Применение ультразвука в медицине

В гл. 2 уже описано применение пьезоэлектрического эффекта в обратной задаче — генерации акустических полей. Важную роль он играет и в приеме акустических волн. Разработано множество кон­струкций пьезоэлектрических приемников, но большинство из них, по крайней мере применяемых в медицине, имеет форму тонкой пластины или пленки с параллельными поверхностями (либо пло­ской, либо сферической или другой подобной формы).

Для использования в диагностике в качестве приемников выби­раются пластины, вырезанные таким образом, чтобы они могли работать на основном толщенном резонансе. Они же практически могут использоваться и в качестве излучателей или «прожекторов» в эхо-импульсных системах. Современный диагностический преобразователь часто состоит из большого числа элементов, образую­щих одно- или двумерную решетку. Обычно используется согласо­ванное по фазам соединение достаточного числа элементов таким образом, чтобы сформировать эффективную апертуру, равную по крайней мере 30 длинам волн в облучаемой среде, что является ми­нимальным требованием для достижения удовлетворительной на­правленности (см. гл. 1). Элементы диагностического преобразова­теля обычно монтируются, например, с помощью эпоксидного ком­паунда, на акустически согласованной поглощающей звук подложке (тыльной нагрузке), чтобы сгладить резонансы, которые в против­ном случае возникнут под действием принимаемого акустического сигнала и вызовут потери в разрешающей способности. На практи­ке внешнюю поверхность преобразователя часто покрывают одним или несколькими четвертьволновыми согласующими слоями (см. разд. 1.7.4) по аналогии с «просветлением» оптических поверхно­стей. Однако эта процедура несколько снижает положительный эф­фект тыльной нагрузки, так как вызывает неоднородности в частотной характеристике и накладывает ограничения на ширину полосы пропускания.

Не стоит рассчитывать, что преобразователь, изготовленный таким способом, будет иметь однородную чувствительность по своей апертуре. Реальная чувствительность даже одноэлементных преобразователей имеет существенные неоднородности с возмож­ными провалами на периферии и нередкими аномалиями, связанны­ми с непредсказуемыми дефектами в сцеплении согласующих и поглощающих слоев. Такие отклонения от «идеального» поведения изменяют диаграмму направленности приемника. В гл. 8 мы вер­немся к обсуждению работы пьезоэлектрических приемников в диа­гностической аппаратуре.

Согласованность фаз на большой апертуре, необходимая для обеспечения высокого пространственного разрешения при получе­нии изображения, становится главным недостатком при использо­вании преобразователя для количественной оценки принимаемой энергии независимо от направления ее прихода (например, при из­мерении коэффициентов затухания).

Такая проблема возникает при использовании фазочувствительного приемника для количественных измерений параметров распро­странения, например коэффициентов затухания, в таких средах, как ткани человека, в которых неоднородности коэффициента прелом­ления могут заметно искажать падающий волновой фронт. В этой ситуации компоненты волны, падающие на различные точки преоб­разователя, могут взаимно компенсировать электрический откликпреобразователя и тем самым недопустимым образом исказить из­мерение полной акустической мощности [6]. Это иллюстрация того, что к приемникам, предназначенным для получения изображений и для количественных измерений, могут предъявляться различные требования. В то же самое время это призыв к проявлению боль­шой осторожности при количественной интерпретации акустических изображений.

Конструкторские требования к приемникам, предназначенным для использования в дозиметрии и измерениях свойств материалов, будут значительно отличаться от требований к приемникам, пред­назначенным для диагностического применения, особенно в отно­шении чрезвычайно высоких требований к чувствительности. В диагностике всегда выдвигается требование получения максималь­ной информации при заданной экспозиции, которой подвергается пациент. Для измерений свойств материалов или растворов в узкой полосе частот или некотором наборе частот хорошим приемником является кварц, несмотря на его относительно низкий коэффициент электромеханической связи. В то же время для таких измерений, которые требует дозиметрия (см. разд. 3.8), когда наиболее важны малые физические размеры и однородность частотной характери­стики, удобно использовать пьезокерамические или пьезополимерные (из поливинилиденфторида) приемники в нерезонансных условиях.

Желаемые характеристики и методы калибровки миниатюрных пьезоэлектрических подводных приемников (гидрофонов), предна­значенных для количественных измерений акустических полей в ча­стотном диапазоне 0,5—15 МГц, были предметом официального международного обсуждения и отражены в согласованных рекомен­дациях [17]. Хотя измерения сильно неоднородных полей в идеале требуют приемников с линейными размерами, много меньшими длины волны в исследуемой среде (например, 0,1 мм для 15 МГц в воде), пока еще невозможно удовлетворить этому требованию без неприемлемых потерь в чувствительности. Вполне удовлетвори­тельным компромиссом почти для любой реальной ситуации явля­ется чувствительный приемник диаметром около 0,5—1 мм. Раз­работано большое число таких приемников; некоторые из них вы­пускаются серийно: например, выполненные на основе пьезополимерных пленок [20] или пьезокерамических пластинок с толщенным резонансом около 30 МГц [21]. Они весьма полезны для изучения пространственной структуры полей, хотя последняя конструкция и имеет неоднородную частотную характеристику, частично из-за ра­диальной моды колебаний пьезокерамического диска диаметром 1 мм, частота которой около 2 МГц.

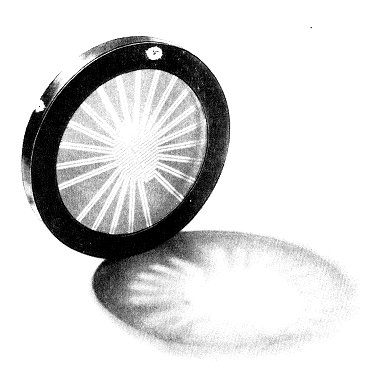

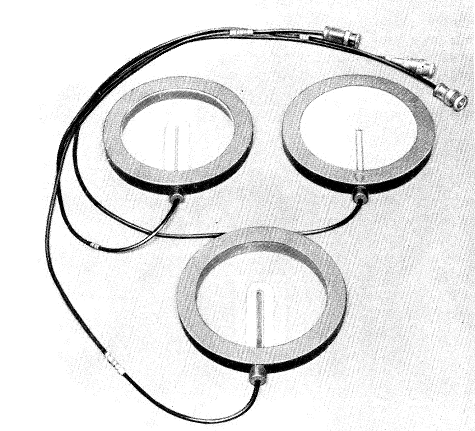

Рис. 3.1а — Образцы акустических гидрофонов из растянутых пленок поливинил­иденфторида. Во всех образцах пленка растянута на жестком кольце с внутренним диаметром около 120 мм. Представлены три образца одноэлементных гидрофонов, зона чувствительности которых площадью 0,25—1,0 мм2 находится в центре мем­браны и создана областью перекрытия двух золотых электродов, напиленных в ва­кууме на обе стороны пленки.

Поэтому более удовлетвори­тельной кажется конструкция в виде натянутой поливинилиденфторидной пленки диаметром около 10 см, на которой чувствительная зона диаметром 1мм создана напылением в вакууме пары электро­дов, расположенных напротив друг друга [35]. Образцы такого ти­па гидрофонов показаны на рис. 3.1. Важно знать направленность таких приемников; полезное введение в данную проблему приведено в работе [33].

Рис. 3.16 - Антенная решетка из 21 элемента, изготовленная по той же технологии (С разрешения д-ра Р. С. Престона и Королевской национальной физической лабо­ратории.)

Изучение акустического поля можно провести, при­бегнув к механическому сканированию заданной области чувстви­тельным элементом такого приемника или изготовив его в виде многоэлементной решетки, и, таким образом, сформировать очень практичную и точную измерительную систему.

Калибровка такого гидрофона производится в известных акусти­ческих полях, выбранных так, чтобы перекрыть интересующий диа­пазон частот, при этом амплитуды самих калибровочных полей должны быть выражены через основные физические величины, на­пример массу, длину и время. Как показано в последующих разде­лах этой главы, имеется несколько вариантов этой процедуры, но действующая рекомендация Международной электротехнической ко­миссии [17] основана на использовании для пьезоэлектрических пре­образователей принципа взаимности. Существует также намерение Международной электротехнической комиссии в конце концов реко­мендовать альтернативную процедуру, основанную на измерении радиационного давления (см. разд. 3.4), хотя пока еще нет уверен­ности, что подобные методы измерения в достаточной мере обо­снованы и изучены, чтобы использовать их в официальных реко­мендациях.

3.2.1. КАЛИБРОВКА ГИДРОФОНА МЕТОДОМ ВЗАИМНОСТИ

Теорема взаимности, введенная в акустику Рэлеем, в соответст­вии с целями данного раздела может быть сформулирована в сле­дующем виде (более полное изложение есть в работах [23, 11]).

Если преобразователь, работающий как излучатель, возбуждает­ся током у, амплитуда звукового давления в свободном поле на рас­стоянии d метров от акустического центра излучателя на его акустической оси в дальнем поле или в зоне сферической волны за­дается следующим образом:

где S — чувствительность преобразователя по току в режиме из­лучения.

Для конкретного преобразователя S может быть константой в определенном диапазоне величин p и j, и тогда характеристика в режиме излучения будет линейной.

Подобным образом, если преобразователь, работающий как гидрофон, размещен так, что его акустический центр находится в дальнем поле с амплитудой звукового давления Р, а его акустиче­ская ось нормальна к волновому фронту в этой точке, то напряже­ние холостого хода на клеммах преобразователя будет

где М — чувствительность по напряжению в свободном поле. Все рассуждения верны при условии, что преобразователь работает в линейном режиме.

Для обратимых преобразователей

где J — константа, называемая коэффициентом (или параметром) взаимности для сферических волн, который имеет величину (в еди­ницах СИ)

где  — плотность среды, f — частота, на которой ведутся измере­ния. Соответствующие параметры взаимности могут быть опреде­лены для плоской и цилиндрической волн.

Покажем, что теорема взаимности дает возможность, по край­ней мере в принципе, калибровать гидрофон путем измерения основных физических величин: напряжения, тока, длины.

Предположим, что имеется три преобразователя, обозначенных номерами 1, 2, 3, один из которых, например № 3, взаимный. Они собираются в пары при соблюдении условий свободного поля, и из­меряется передаточный импеданс каждой пары, как показано ниже.

Исходя из определений, измерения дают следующее:

Из (3.5) и (3.6) получаем

поскольку  (по определению), то

и из (3.7) и (3.9) следует

т. е. та самая калибровка, которая требовалась.

Другой метод калибровки, так называемый метод самовзаим­ности, который предусматривает использование только одного пре­образователя, описан в ранее упомянутой рекомендации МЭК [17], в которой приведено детальное описание экспериментальных проце­дур и необходимых корректировочных коэффициентов.

Обязательным условием применения метода, описанного выше, является необходимость поиска удобного преобразователя, являю­щегося действительно взаимным. Этот вопрос, особенно важный для гидроакустики, широко обсуждался, в частности, Боббером [2], который установил, что большинство линейных, пассивных и обра­тимых преобразователей являются взаимными, за исключением, возможно, области острого резонанса. На практике можно устра­нить сомнения, касающиеся невзаимности, путем повторения опи­санной выше процедуры калибровки с помощью трех преобразова­телей, используя большое число различных комбинаций преобразо­вателей и проверяя самосогласованность результатов.

Несколько дополнительных методов калибровки гидрофонов бу­дут описаны в последующих разделах этой главы.

3.2.2. МЕТОДЫ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ В ТОЧКЕ

Недостаток большинства имеющихся в настоящее время гидро­фонов обусловлен конечностью их размеров. Фактически они не из­меряют акустическое давление в точке, а интегрируют его по своей апертуре, обычно размером около 1 мм, т. е. порядка нескольких длин волн в воде в диапазоне частот 1 — 10 МГц. Эту проблему можно решить двумя способами: сконструировать гидрофон с очень маленькой приемной апертурой или математически, путем обращения свертки, отделить влияние апертурной функции на на­блюдаемый отклик преобразователя с конечной апертурой.

Этот недостаток неизбежно приводит к потере чувствительнос­ти. Однако имеются сообщения об успешных применениях очень маленьких приемников, и в качестве интересного примера на рис. 3.2 показана конструкция одного из них. Его апертура опреде­ляется площадью контакта между тонкой мембраной и вершиной твердого конуса. Изолирующий объем воздуха препятствует рас­пространению звука через мембрану куда-либо еще. В литературе нет сообщений о достоверной калибровке такого гидрофона, хотя его использование для качественных измерений акустических полей с высоким разрешением представляется полезным.

Основа для решения проблемы конечной апертуры путем обра­щения свертки для частного случая одной звуковой частоты дана в разд. 1.4. Если представить временную зависимость как , то решение для втекающей в преобразователь бегущей волны можно записать в следующем виде:

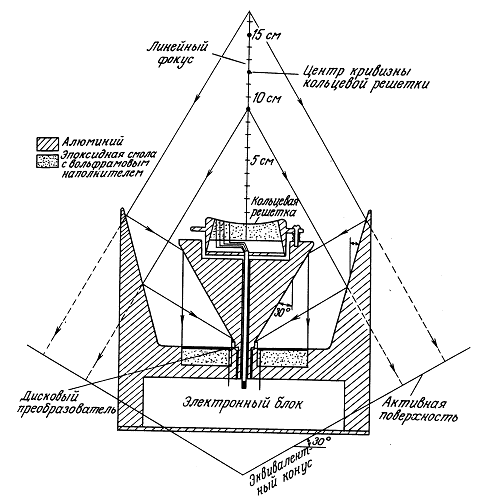

Рис. 3.2. Конструкция гидрофона с высоким пространственным разрешением. Зоной чувствительности является точка контакта между коническим алюминиевым волно­водом и майларовой пленкой, нагруженной остальной площадью на воздух [7].  — Майларовая пленка; 2 — алюминиевый конус; 3 — акустическая линза; 4 — электроакустический преобразователь.

 Источник звука лежит в плоскости z = 0.

Заметим, что угловой спектр плоской волны (см. гл. 1) в уравне­нии (3.11) не зависит от положения и поэтому характеризует звуко­вое поле в пространстве.

Давление Р(r) может рассматриваться как давление, измеряемое точечным ненаправленным приемником в точке r пространства. Если приемник имеет конечные размеры, скажем это диск радиусом rd и с центром в точке  в плоскости х, у для данного z0, тогда r можно заменить на R + D. Координата D может быть использо­вана для усреднения давления по круглому диску. Таким образом,

Уравнение (3.11) затем преобразуется

где из разд. 1.5 мы знаем, что

где

Обращение уравнения (3.16) дает

Выражение (3.18) совместно с (3.11) показывают, что данные, полученные с помощью приемника в виде поршня конечного разме­ра в плоскости z0, могут быть откорректированы так, чтобы дать угловой спектр плоской волны b(K), соответствующий спектру, по­лученному идеальным ненаправленным приемником. Эта корректи­ровка осуществляется делением обычного интеграла, включающего усредненное по пространству давление, на f(kXi rd) — единственную функцию, зависящую от радиуса поршня приемника, rd. Подставляя b(K) из (3.18) в (3.11) и проводя указанное интегрирование по кх и ку, можно получить идеальные данные для давления в любой точ­ке пространства.

На практике часто возникает необходимость в применении этой процедуры к широкополосным устройствам, т. е. в соответствую­щем диапазоне частот. К сожалению, практические методы расши­рения описанного выше метода одночастотного обращения свертки на случай широкополосных устройств еще не разработаны.

3.3. Детекторы смещения

Характеристики акустического поля могут быть определены из измерений локального смещения d, вызванного на поверхности дей­ствием компоненты волны сжатия, нормальной к этой поверхности.

Одним из первых устройств, использующих этот подход, был конденсаторный микрофон (см., например, [10]). В нем акустиче­ская волна падала нормально на одну из плоскопараллельных об­кладок конденсатора с воздушным диэлектриком, а результирую­щее отклонение затем определялось через известные величины, на­пример расстояние между обкладками и заряд. Однако емкость та­кого микрофона становится чрезвычайно малой при попытке проведения измерений с высоким пространственным разрешением, а неопределенности соответственно возрастают.

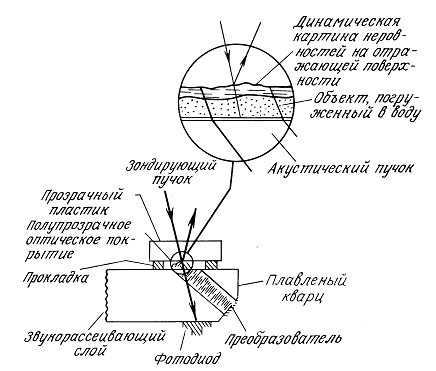

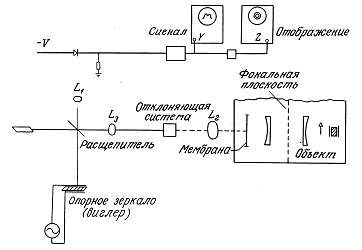

Более приемлемый, хотя и сложный, способ измерения акустиче­ских смещений позволяет осуществить оптическая интерферомет­рия. Реализацию этого способа можно проводить различным образом, например [24], заставляя исследуемый акустический пучок отражаться почти нормально от прилегающей к жидкости сторо­ны очень тонкой растянутой мембраны или поверхностной пленки, образующей границу раздела между воздухом и озвучиваемой жид­костью. Обращенная к воздуху сторона мембраны изготавливается в виде оптического отражателя и последовательно сканируется (опять-таки при почти нормальном падении) узким пучком света, например от лазера, образуя одно плечо оптического интерферо­метра (см. также разд. 9.2 и рис. 9.3). Если вспомнить (см. разд. 1.7.1), что при интенсивности 10 мВт/см2 на частоте 2 МГц акустическое смещение в воде порядка длины световой волны, ста­новится понятным, что такой прибор обладает большими возмож­ностями для быстрой регистрации наиболее сложных профилей звуковых пучков с высоким пространственным и временным разре­шением. При практической реализации возникают трудности, осо­бенно в отношении изоляции от посторонних вибраций. Так что это устройство пока еще остается специализированным лабораторным прибором, применимым для точной калибровки гидрофонов.

3.4. ИЗМЕРЕНИЯ РАДИАЦИОННОГО ДАВЛЕНИЯ

Хорошо известно физическое явление — возникновение постоян­ной силы, называемой радиационным давлением; его испытывает тело, которое поглощает или отклоняет пучок излучаемой энергии.

Поскольку радиационное давление может быть измерено с большой точностью и, как будет показано, однозначно связано с параметра­ми акустического поля, такой способ позволяет относительно про­сто измерять параметры акустического поля в основных физических единицах.

В недавнем прошлом теоретическое описание радиационного давления являлось предметом активной дискуссии [22, 32]. Теория явления сложна и включает в себя решение акустической задачи во втором порядке приближения с соответствующими граничными ус­ловиями и преобразование координат. Используя приближение пло­ской волны, можно существенно упростить задачу.

Общая постановка задачи, сохраняющая полностью векторный характер, как показано в разд. 1.8, имеет определенные достоин­ства. Во-первых, более общие выражения позволяют получить ре­шения для более широкого набора геометрий мишеней. Во-вторых, граничные условия в такой постановке задачи приводят к необходи­мости применять условия «свободного поля» (так называются усло­вия, при которых звук, рассеянный мишенью, не попадает ни на мишень, ни на преобразователь).

Последний результат разд. 1.8 (см. (1.216)) показывает, что

т. е. радиационная сила F, действующая на объект, равна интегралу по всей поверхности объекта от вектора, направленного по внутрен­ней нормали и равного средней по времени плотности акустической энергии  в каждой точке.

Выражения (1.207), (1.212) и (1.214) из гл. 1 позволяют получить другое соотношение для радиационной силы, связывающее ее с раз­ностью между кинетической и потенциальной энергиями в единице объема L следующим образом:

Область интегрирования должна быть свободной от акустиче­ских источников или поглотителей. Она ограничивается поверхнос­тью преобразователя и той частью мишени, которая рассеивает или поглощает акустическую энергию. Другие поверхности, ограничива­ющие R, должны быть выбраны так, чтобы все члены уравнения были равны нулю за счет большого расстояния, направления излу­чения или условий распространения бегущей волны ( и F равны нулю).

Если мишенью является плоский идеальный поглотитель и по­верхность преобразователя образует плоский поршень, параллель­ный мишени, то для обеих поверхностей можно написать

Уравнение (3.20), таким образом, дает

Средняя по времени общая излученная преобразователем мощ­ность равна

Произведение , как показано в разд. 1.2, является просто компо­нентой интенсивности , где  - координата, нормальная к по­верхности преобразователя или поглотителя.

Следовательно, выражение (3.22) упрощается до вида

где Fp — сила, действующая на плоскую поверхность.

Для конической мишени с углом полураскрыва  установлено [3], что радиационная сила Fc звукового пучка, параллельного оси конуса, равна

где Fa — сила, действующая на идеальный плоский поглотитель R — амплитудный коэффициент отражения. Круговой конус с уг­лом полураскрыта  = 45° был рассмотрен в работе [251 В этом случае

Эти два случая представляют простейшие и наиболее часто приме­няемые геометрии поглощающей (Fp) и отражающей (Fc) мишеней. В более общем случае, как будет показано,

где k — константа, зависящая от геометрии взаимодействия- для полного поглощения пучка k = 1, для полного нормального отра­жения k = 2 и для частичного поглощения или произвольного отра­жения 0 < k < 2. Следует отметить, что величина  является линейной плотностью энергии в падающем пучке.

Вышеприведенные зависимости позволяют измерить интенсив­ность акустического поля в основных физических единицах и, таким образом, послужить основой для абсолютных акустических измере­ний. Такие измерения распадаются на две широкие области приме­нения: 1) измерения общей мощности пучка, при этом сечение ми­шени должно превышать общее эффективное сечение пучка; 2) из­мерения локальной интенсивности, когда мишень должна быть ма­лой по отношению к характерным размерам неоднородностей пуч­ка. Измерения с мишенями промежуточного размера иногда проводятся, но, как правило, приводят к большим неточностям. Измерения с использованием радиационной силы могут быть также разделены на измерения, когда производится непосредственная оценка мощности или интенсивности, и на измерения, проводимые как часть процедуры калибровки вторичных приборов, таких как гидрофоны.

3.4.1. ИЗМЕРЕНИЯ С БОЛЬШОЙ МИШЕНЬЮ

Существует множество конструкций устройств с большими ми­шенями, причем чаще всего отражающими, чтобы избежать темпе­ратурных аномалий, связанных с нагревом поглощающих мишеней. Устройства отличаются по чувствительности и методам измерения силы. Имеются приборы, основанные на стандартных аналитиче­ских весах [15, 31] (рис. 3.3), на электромагнитных компенсацион­ных приборах нулевого отклонения [9] и компенсационных приборах поплавкового типа [34]. Ориентируясь на их акустические свойства (т. е. исключая электрические и механические погрешнос­ти, обусловленные конструкцией), точность измерений таких прибо­ров можно оценить примерно в 5%. Она снижается, если возможны проникновение энергии в мишень или аномальные переизлучения.

Измерения радиационной силы может использоваться для калиб­ровки гидрофонов по следующей процедуре. Сначала определяют общую мощность, проходящую через поверхность постоянной фазы в поле гармонического акустического источника. Затем необходимо гидрофоном просканировать целиком апертуру, перекрывавшуюся ранее мишенью радиометра, и измерить напряжение холостого хо­да гидрофона , которое связано с чувствительностью следующим образом (см. выражение (3.2)):

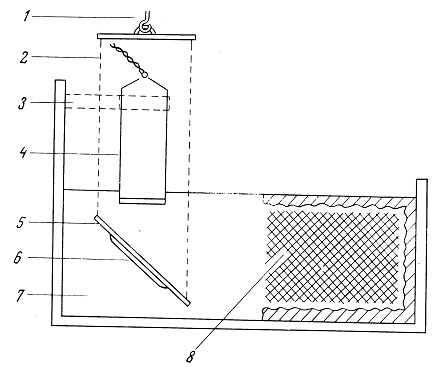

Рис. 3.3. Ультразвуковой радиометр на основе химических микровесов, обладающий точностью 0,3 мВт. Пучок целиком отражается пластинкой, наклоненной под углом 45° (выше критического угла для поверхности раздела вода — алюминий). Для уменьшения влияния поверхностного натяжения отражающая пластина подвешена на трех тонких, диаметром 45 мкм, нейлоновых нитях. Компенсация температурной зависимости кажущегося веса пластинки в воде достигается наклеиванием на ее об­ратную сторону соответствующей массы парафина [15]. — Точка прикрепления к весам; 2 — нейлоновая нить; 3 — крепление преобразователя; 4 — преобразователь; 5 — отражающая пластина; 6 — парафин; 7 — дегазированная вода; 8 — акустичес­кая ловушка, состоящая из рассеивателей и поглотителей.

где М — чувствительность гидрофона по напряжению в свободном поле, измеряемая в В/Па.

Если в окрестности апертуры радиометра геометрия поля близ­ка к полю плоской волны, что может быть достигнуто соответству­ющим выбором калибровочного поля и проверено эксперименталь­но, то

при этом связь между р и  для плоской волны —

Таким образом, локальные значения для  даются выражением

Теперь из (3.28) и (3.31) следует, что

где  обозначает усреднение по времени.

Интегрирование средней по времени интенсивности по поверх­ности постоянной фазы позволяет найти общую мощность, которая ранее была определена по радиационному давлению. Таким образом,

Обращая выражение, находим чувствительность гидрофона

На практике точность этого способа существенно ограничивают краевые эффекты на мишени радиометра и трудность с точным определением фазы и амплитуды поля на периферии пучка. Однако трудности эти преодолимы, и есть уверенность, что способ измере­ния радиационного давления для калибровки гидрофонов будет принят МЭК в дополнение к методу взаимности, описанному выше.

3.4.2. ИЗМЕРЕНИЯ С МАЛОЙ МИШЕНЬЮ

Если методика измерения радиационного давления используется для определения локальных величин интенсивности, важно, во-пер­вых, чтобы размеры мишени были значительно меньше характер­ных размеров пространственных неоднородностей полей интенсив­ности, и, во-вторых, чтобы взаимодействие волна — мишень опи­сывалось простыми и удобными для расчетов зависимостями. Наи­лучший способ удовлетворить последнему условию — это приме­нить сферическую мишень. Обычно для мишени используют сталь­ной шарик от подшипника. Вычисления для этого случая приведены в работе [14], результаты представлены в безразмерном виде через величину  — отношение силы радиационного давления Fr действующей на сферу, к площади поперечного сечения (а — ра­диус сферы) и средней плотности энергии .

В одной из конструкций для подвески такой сферы используются две нити равной длины таким образом, чтобы образовать маятник. Если сила радиационного давления отклоняет такой маятник на расстояние d в горизонтальном направлении, то величина этой си­лы Fx легко находится из выражения

где L — длина перпендикуляра, опущенного от линии, соединяю­щей точки подвеса нитей к центру сферы (), т — масса сферы плюс масса необходимой части системы подвеса, причем обе с уче­том силы выталкивания воды, g - ускорение свободного падения.

Таким образом, Fr, найденная экспериментально, позволяет определить интенсивность ультразвукового поля по следующей за­висимости:

Для этой конструкции важно, чтобы нити подвеса были доста­точно тонкими и не вносили существенных искажений в поле, а их прикрепление не изменяло профиль сферы или ее моды собствен­ных колебаний.

Результаты вычисления величины Yp для некоторых типичных случаев показаны на рис. 3.4. Видно, что, во-первых, взаимодейст­вие имеет сложную частотную зависимость и, во-вторых, для при­емлемой точности требуется очень хорошее знание физических свойств материала сферы.

Рис. 3.4. Величины Yp (см. текст), рассчитанные для шариков, изго­товленных из двух сортов стали с немного отличающимися физичес­кими свойствами: скорость звука для поперечных волн 3252 мс-1 (сплошная линия) и 3089мс-1 пунк­тирная линия), скорость продоль­ных волн равна 5949 мс-1 в обо­их случаях [36].

Фактически, однако, в большинстве при­веденных в литературе результатов игнорируется влияние затухания звука в материале сферы. В таком случае использование материала, обладающего высоким затуханием звука, может привести к сглажи­ванию частотной зависимости и более предсказуемым результатам [1], хотя в этом случае могут стать заметными последствия нагрева мишени и их придется учитывать.

3.5. КАЛОРИМЕТРИЯ

Возможно, что наиболее универсальный метод определения энергии, связанной с различными физическими явлениями, - тот, который основан на полном преобразовании ее в измеримое тепло. Что же касается изучаемой здесь энергии ультразвука, то по анало­гии с измерениями радиационного давления возможны два подхода: а) измерение общей мощности пучка, захватываемого полностью апертурой приемника; б) измерение локальной величины интенсив­ности в определенной точке профиля пучка по локальной скорости увеличения температуры в среде с известным коэффициентом по­глощения.

Как и в случае измерений радиационного давления, калоримет­рический способ измерения общей мощности пучка очень привлека­телен тем, что в принципе он осуществляется с прямым исполь­зованием основных физических величин. Если, однако, он использу­ется для калибровки вторичных приборов, таких как гидрофоны, то снова возникают неопределенности, связанные с точным распре­делением энергии на краях пучка, где интенсивность мала, и с крае­выми эффектами, возникающими при входе пучка в окно калори­метра.

Полезным применением ультразвуковой калориметрии, где эти проблемы не возникают, является измерение общей акустической мощности преобразователя при условии, что звуковой пучок цели­ком направляется в калориметр. Этот способ успешно применяется, например, при калибровке мощных преобразователей, используе­мых при лечении болезни Меньера (см. гл. 13). Конструкция кало­риметра показана на рис. 3.5.

Это конкретное применение не требует очень большой чувстви­тельности, и показанное простое устройство вполне пригодно для этой цели. Однако могут быть разработаны калориметрические ме­тоды очень высокой чувствительности; осуществимость этого подтверждает использование калориметрии в такой специфической области, как измерение энергии пучков ионизирующего излучения [19].

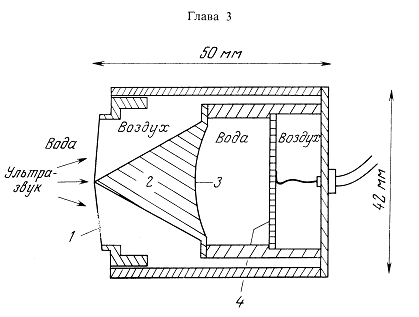

Рис. 3.5. Образец калориметра для изме­рения общей мощности пучка. Предна­значен для калибровки ультразвуковых пучков преобразователей для лечения болезни Меньера [39]. 1 — Проверяемый преобразователь; 2 — охлаждающая во­дяная рубашка для предотвращения пря­мой передачи тепла, выделяющегося из-за внутренних потерь в преобразова­теле; 3 — термопары; 4 — четырех-хлористый углерод. Прибор может быть прокалиброван с помощью встро­енной нагревательной обмотки (не по­казана).

Современный чувствительный прибор для диапазона частот ультразвука, применяемого в медицине, описан в работе [37].

Измерения локальных величин интенсивности калориметриче­скими методами возможны с помощью иного подхода. В этом слу­чае основной задачей является достижение высокого пространствен­ного разрешения и наиболее подходящий метод — использование термопар из тонких проволочек наряду с малыми термисторами, дающими более высокую чувствительность по температуре ценой уменьшения пространственного разрешения. Термопарная дозимет­рия хорошо описана в работе [12], где она была использована для измерения пространственных распределений и абсолютных значе­ний интенсивности мощных и фокусированных звуковых пучков. Применяемая методика включает в себя изготовление термопары из проволочек диаметром приблизительно 0,01 мм и помещение ее в звукопоглощающую жидкость, например касторовое масло, коэф­фициент поглощения которого в рабочем диапазоне температур и частот хорошо известен. При этом обеспечивается, чтобы жидкость и содержащий ее сосуд, который может иметь окна из тонкой поли­мерной пленки, были хорошо акустически согласованы с внешней средой. Источник звука возбуждается таким образом, чтобы излу­чался одиночный прямоугольный акустический импульс длитель­ностью около одной секунды; при этом записывается зависимость термоэлектрического потенциала от времени. Эта запись имеет обычную форму, показанную на рис. 3.6, где первоначальный уча­сток быстрого роста соответствует вязкому взаимодействию между проволочкой и средой.

Рис. 3.6. Запись термоЭДС термопары из тонких проволочек, погруженной в поглощающую среду при воздействии им­пульса ультразвука длительностью 1 с.

Последующая фаза температурной записи вызывается поглощением звука в объеме жидкости, и ее первона­чальный, приблизительно линейный наклон является непосред­ственной мерой локального коэффициента поглощения. При приме­нении в неоднородных, в частности сильно сфокусированных, полях метод несвободен от влияния рассеяния тепла, теплопроводности материала проволочек и акустической нелинейности. Следует отме­тить, что в случае, когда термопара или другой приемник помеща­ется непосредственно в неизвестную среду, метод дает истинный коэффициент поглощения и, таким образом, обеспечивает информа­цию, дополнительную к данным по измерению коэффициента зату­хания (гл. 4).

3.6. МЕТОДЫ ОПТИЧЕСКОЙ ДИФРАКЦИИ

Можно ожидать, что быстрые изменения давления, связанные с распространением акустических возмущений, будут вызывать со­ответствующие изменения оптического коэффициента преломления вследствие эффекта Рамана — Ната. Хороший обзор теоретических исследований в этой области и описание общепринятых параметров даны в работе [18]. Такие изменения коэффициента преломления были зарегистрированы [30], и были выдвинуты предложения по их использованию в количественных измерениях параметров аку­стических пучков [4, 8]. Описание типичной аппаратуры для прове­дения таких измерений приведено в подписи к рис. 3.7.

Параллельный световой пучок проходит через озвученную среду в направлении, нормальном к оси измеряемого акустического пучка, и затем фокусируется линзами или зеркалом. В этой ситуации зву­ковой пучок действует подобно фазовой решетке, и часть энергии нулевого порядка, т. е. исходного пучка, дифрагирует в высшие по­рядки спектра. Интенсивность света в каждом дифракционном по­рядке является функцией амплитуды вызванного ультразвуком изменения оптического коэффициента преломления и оптической длины пути через звуковой пучок.

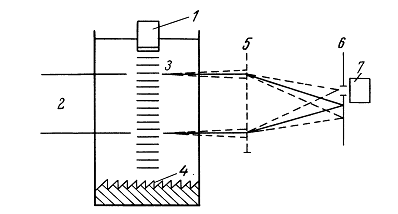

Рис. 3.7. Устройство для измерения оптической дифракции, вызванной изменениями плотности в ультразвуковом пучке:  — ультразвуковой излучатель; 2 — источник света с параллельным пучком; 3 — ультразвуковой пучок в воде; 4 — акустический поглотитель; 5 — собирающая линза; 6 — щель; 7 — фотодиод. Первый порядок оптической дифракции показан штриховыми линиями.

Эта функция может быть оцене­на для типичных условий большинства медицинских пучков. Более подробное описание этой возможности и библиография даны в ра­боте [26].

Реализация этого принципа в количественных измерениях натал­кивается на значительные сложности особенно из-за неоднороднос­ти распределения амплитуды давления по сечению звукового пучка. Однако в работе [28] приведены данные сравнительных измерений акустической мощности в диапазоне частот 1—8,7 МГц, проведен­ных оптическим методом и радиометром. Было найдено хорошее согласие между данными, полученными двумя методами, за исклю­чением случаев, в которых различия между результатами этих ме­тодов были обусловлены априорными предположениями о форме звукового поля.

В дополнение к использованию в количественных измерениях оптическая дифракция создает основу для очень полезных качест­венных методов визуализации акустических полей бегущих и стоя­чих волн, а также формы волновых пакетов и их эволюции во времени.

Вернемся к рис. 3.7. Если оптическую щель разместить так, что­бы отделить свет, попадающий только в один дифракционный по­рядок, например первый, и использовать дополнительные оптичес­кие средства для формирования изображения плоскости, которую

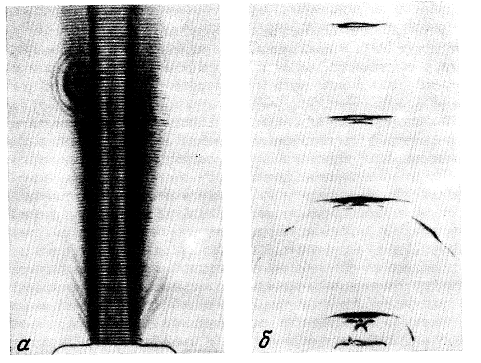

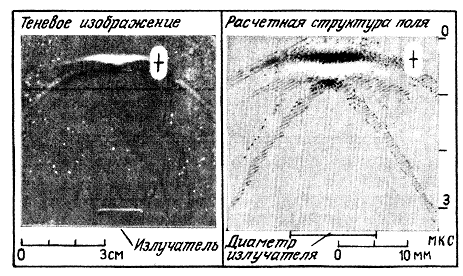

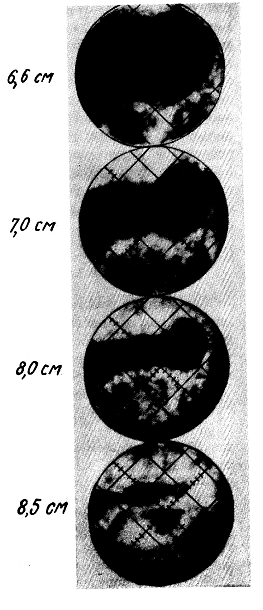

Рис. 3.8. Шлирен-изображения. а — Поле непрерывных волн от плоского преобразо­вателя, подобного тем, которые используются в терапии; б — импульс от линейной решетки преобразователей, используемой для медицинской визуализации в реальном масштабе времени. Импульс сфотографирован в четырех точках при его распростра­нении на разных расстояниях от преобразователя, который и на частях а и на б совмещён с нижним краем фотографии. Заметно разделение импульсного волнового пакета на плоскую и краевую компоненты, как описано в разд. 2.3. (С разрешения д-ра Р. С. Престона и Королевской национальной физической лаборатории.)

пересекает акустический пучок, то такое изображение будет выгля­деть как темное поле, промодулированное в соответствии с инте­гралом по оптическому пути от локальных величин отклонений амплитуды давления. Пример такого, так называемого шлирен (т. е. полосатого)-изображения показан на рис. 3.8.

Добавление аппаратуры для стробоскопического наблюдения, например импульсного источника света, позволяет визуализировать волновой пакет в пучке импульсного источника и продемонстриро­вать детально особенности его взаимодействия с отдельными ми­шенями и границами раздела.

3.7. ДРУГИЕ МЕТОДЫ ПРИЕМА И ИЗМЕРЕНИЯ ЗВУКА

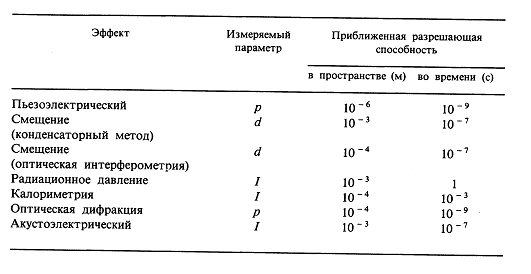

Имеется значительное число других физических явлений, кото­рые могут быть использованы для регистрации и измерения пара­метров акустических полей и их распределений в пространстве и времени. Здесь можно дать только краткое описание некоторых из них.

Так называемый акустоэлектрический эффект обусловлен взаи­модействием энергии распространяющейся акустической волны с системой фотовозбужденных носителей зарядов в фоточувствитель­ном полупроводниковом кристалле, таком как сульфид кадмия [38]. Эффект обусловлен конечным временем отставания от волны от­клика носителей зарядов, которые увлекаются волной, подобно электронам в линейном ускорителе, увеличивая при этом градиент электрического потенциала. В известном смысле это явление вызы­вает прямое преобразование акустической энергии в электрическую и имеет некоторую аналогию с пьезоэлектрическим эффектом, но отличается от него тем, что не обладает фазовой чувстви­тельностью. Это свойство используется в приемниках для изме­рения коэффициентов затухания, где, как обсуждалось выше, оши­бочные и непредсказуемые изменения фазы на поверхности фазо-чувствительного приемника могут существенно искажать результа­ты измерений [5].

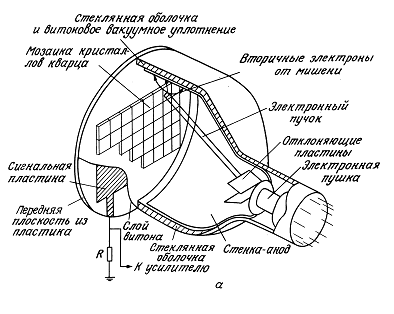

Один из главных недостатков ультразвука по сравнению со све­том или рентгеновскими лучами — отсутствие кйкого-либо ультра­звукового аналога процессу фоторегистрации. Были сделаны по­пытки найти замены, но ни одна из них не нашла широкого приме­нения. Было показано, например, что процесс химического проявле­ния равномерно экспонированной фотопленки ускоряется под действием ультразвука вследствие возникновения микропотоков и, таким образом, дает возможность, хотя и достаточно грубо, непо­средственно зарегистрировать изменения интенсивности в звуковом пучке. В работе [40] был описан аналогичный метод визуализации поля, основанный на явлении фонофореза — увеличения проникно­вения и поглощения молекул краски в бумаге или подобном мате­риале в зоне высоких акустических смещений; при этом утвержда­лось, что метод позволяет проводить количественные измерения параметров поля. Еще одно устройство, так называемая ячейка Польмана, использует стремление маленьких удлиненных частиц, например микроскопических металлических опилок, в жидкой сус­пензии определенным образом выстраиваться в поле стоячей вол­ны, приводя, таким образом, к локальным изменениям оптического коэффициента отражения суспензии, которые зависят от локальных значений амплитуды звука [27].

3.8. ИЗМЕРЕНИЕ БИОЛОГИЧЕСКИ ЭФФЕКТИВНЫХ ЭКСПОЗИЦИЙ И ДОЗ

Другая важная область, в которой возникает необходимость из­мерения параметров акустических полей, связана с исследованием изменений, вызываемых ультразвуком в живых клетках и тканях, с практическими вопросами безопасности диагностического приме­нения ультразвука и эффективности его терапевтического использо­вания. Биологические и прикладные аспекты этой проблемы детально обсуждаются в гл. 12—14, но было бы полезным рас­смотреть здесь ситуацию в отношении физических измерений.

По прочтении этих глав станет ясным, что ультразвук, произво­дя какие-либо наблюдаемые эффекты, может вызывать изменения в живых клетках и тканях посредством большого числа различных механизмов, причем каждый из них по-своему зависит от условий облучения. Будет также показано, что некоторые механизмы изуче­ны еще недостаточно и что взаимосвязь условий облучения с на­блюдаемыми эффектами если и известна, то очень приблизительно. Следовательно, в настоящее время еще нет возможности разрабо­тать обоснованную и универсальную систему «ультразвуковой до­зиметрии».

Существует важное, но не всегда должным образом оцениваемое отличие ультразвуковой дозиметрии от дозиметрии ионизирующего излучения, где установлено, что величина поглощенной энергии на единицу массы позволяет количественно предсказать как терапевти­ческую эффективность, так и ожидаемые повреждения. За исключе­нием некоторых очень специфических ситуаций, не существует эквивалентного параметра для предсказания ультразвуковых эф­фектов.

Ввиду отсутствия для ультразвука единой удовлетворительной дозиметрической величины единственным разумным способом ко­личественного описания условий экспериментального воздействия, позволяющим проводить сравнение результатов и предсказывать наиболее важные последствия, является приведение полных про­странственных и временных характеристик используемого акустиче­ского поля. В большинстве случаев наиболее удовлетворительно такие измерения осуществляются с помощью пьезоэлектрических гидрофонов, описанных выше в разд. 3.2.

Современная практика, которая исходит из традиционного пред­ставления о том, что простые радиометрические весы — наиболее удобный измерительный прибор, базируется на понятиях «интен­сивность», или, что, возможно, более точно, «экспозиционная ин­тенсивность» (мощность, проходящая через единицу площади используемой апертуры, обычно измеряемая в Вт/см2). Интенсив­ность обычно подразделяется в зависимости от того, используется ли она для выражения пиковой величины или средней, которая в свою очередь подразделяется на среднюю по пространству, т. е. по используемой апертуре, и среднюю по времени, т. е. по определен­ному времени экспозиции.

Таким образом, на практике используются

интенсивность SATA — средняя по пространству, средняя по времени,

интенсивность SATP — средняя по пространству, пиковая по времени,

интенсивность SPTP — пиковая по пространству, пиковая по времени,

интенсивность SPTA — пиковая по пространству, средняя по времени1).

Очевидно, что длительность импульсов и частота их повторения достаточно важны при изучении биологических эффектов, и поэто­му они должны документироваться так же, как и частота ультра­звука или спектральный состав в случае облучения широкополос­ным сигналом или короткими импульсами.

И все же в некоторых практических ситуациях возникает необхо­димость охарактеризовать излучение ультразвука аппаратурой или экспозицию живой ткани каким-либо одним числом. В публикации Всемирной организации здравоохранения [13] в этих случаях реко­мендуется использовать следующие параметры:

1) для излучений и экспозиций в эхо-импульсных диагностиче­ских приборах — пиковую по пространству амплитуду давления (в паскалях);

1) В сокращенных обозначениях используются первые буквы следующих англий­ских слов: S — spatial (пространственный), Т — temporal (временной), А — average (средний), Р — peak (пиковый). — Прим. перев.

2) для терапевтических, хирургических и доплеровских диагно­стических приборов (импульсных и на непрерывных волнах) — основную мощность пучка (в ваттах), которая определяется как 0,541 от произведения пиковой по пространству средней по времени интенсивности (Вт/см2) на площадь сечения пучка по уровню 6 дБ (см2). Множитель 0,541 выводится математически из предположе­ний об аксиальной симметрии пучка с гауссовским профилем и о линейном распространении гармонической волны.

Логика такого подхода основывается на рассмотрении биофизи­ческих механизмов воздействия, наиболее вероятных в данной ситу­ации, и будет обоснована в гл. 12—14. То, что эхо-импульсные экспозиции приведут к заметным нагревам, кажется маловероят­ным; если они и вызовут какой-либо эффект, то скорее всего он будет связан с механическим воздействием, пригодной мерой для которого является амплитуда давления. В противоположность это­му источники ультразвука, указанные выше во втором пункте, как известно, способны оказывать скорее термическое, чем механиче­ское воздействие, и поэтому величина мощности, особенно той ее части, что сконцентрирована в центре пучка, вероятно, наиболее полно характеризует воздействие.

В вышеприведенном обсуждении использовались два термина: «доза» и «экспозиция». Хотя, по-видимому, не существует универ­сального подхода, но по аналогии с ионизирующим излучением предполагается, что экспозиция характеризует энергию или интен­сивность пучка, падающего на мишень. В то же время доза указы­вает на энергию, преобразованную внутри мишени в биологически эффективную форму (важным, но не единственным примером кото­рой может служить тепло). В большинстве акустических измерений регистрируется экспозиция, а не доза, и, несмотря на некоторую не­складность, предпочтительней было бы пользоваться термином «экспозиметрия», а не «дозиметрия» [16].

ЛИТЕРАТУРА

1. Anson, L. W. & Chivers, R. С. (1980) The use of absorbing polymeric materials for suspended sphere ultrasonic radiometers. Acoustics Letters 4, 74—80.

2. Bobber, R. J. (1978) Underwater acoustic measurements. Washington D. C, Naval Research Lab.

3. Borgnis, E (1953) Acoustic radiation pressure of plane compressional waves. Rev. Mod. Phys. 25, 653—664.

4. Breazeale, M. A. & Heldermann, E. A. (1959) Optical methods for the measurement of the sound pressure in liquids. J. acoust. Soc. Amer. 31, 24—28.

5. Busse, L. J. & Miller, J. G. (1981a) Response characteristics of a finite aperture phase insensitive ultrasonic receiver based on the acoustoelectric effect. J. acoust. Soc. Amer. 70, 1370—76.

6. Busse, L. J. & Miller, J. G. (1981b) Detection of spatially non-uniform ultrasonic radiation with phase sensitive (piezoelectric) and phase insensitive (acousto­electric) receivers. /. acoust. Soc. Amer. 70, 1377—1386.

7. Durr, W., Sinclair, D. A. & Ach, E. A. (1980) High resolution acoustic probe. Electronics Letters 16, 805—806.

8. Erikson, K. R. (1972) Calibration of standard ultrasonic probe transducers using light diffraction, in Interaction of ultrasound and biological tissues: workshop proceedings (eds. J. M. Reid & M. Sikov) pp. 193—197. DHEW Publication (FDA) 73—8003, BRH/DBE 73—1, U.S. Govt. Printing Office, Washington D. C.

9. Farmery, M. J. & Whittingham, T. A. (1978) A portable radiation-force balance for use with diagnostic ultrasonic equipment. Ultrasound in Med. and Biol. 4, 273—279.

10. Filipczynski, L. S. (1969) Absolute measurement of particle velocity, displacement, or intensity of ultrasonic pulses in liquids and solids. Acustica, 3, 137.

11. Foldy, L. L. & Primakoff (1945; 1947) A general theory of passive linear electroacoustic transducers, and electrocoustic reciprocity theorem. J. acoust. Soc. Amer. 17, 109 and 19, 50.

12. Fry, W. J. & Fry, R. B. (1954) Determination of absolute sound levels and acoustic absorption coefficients by thermocouple probes — theory and experiment. J. acoust. Soc. Amer. 26, 294—310 and 311—317.

13. ter Haar, G. R. & Hill C. R. (в печати).

14. Hasegawa, Т. & Yosioka, К. (1969) Acoustic radiation force on a solid elastic sphere. J. acoust. Soc. Amer. 46, 1139—1143.

15. Hill, C. R. (1970) Calibration of ultrasonic beams for biomedical applications. Phys. Med. Biol. 15, 241—248.

16. Hill, C. R. (1975) A proposed facility for ultrasound exposimetry and calibration. Ultrasound in Med. and Biol. 1, 476.

17. IEC (198—) The characteristics and calibration of hydrophones for operation in the frequency range 0.5 MHz to 15 MHz, IEC Report No. —, International Electrotechnical Commission Geneva (в печати).

18. Klein, W. R. & Cook, B. D. (1967) Unified approach to ultrasonic light diffraction. IEEE Trans. SU 14, 123—134.

19. Laughlin, J. S. & Genna, S. (1966) Calorimetry, Radiation dosimetry Vol. 2. (ed. F. H. Attix & W. C. Roesch). pp. 389—441. Academic Press, New York.

20. Lewin,  P.  A.  (1981) Miniature piezoelectric polymer ultrasonic hydrophones probes. Ultrasonics 19, 213—216.

21. Lewin. P. A. & Chivers, R. C. (1981) Two miniature ceramic ultrasonic probes. J. Phys. E. Sci. Instrum. 14, 1420—1424.

22. Livett, A. J., Emery, E. W. & Leeman, S. (1981) Acoustic radiation pressure. J. Sound and Vibration 76, 1—11.

23. McLean, W. R. (1940) Absolute measurement of sound without a primary standard. J. acoust. Soc. Amer. 12, 140.

24. Mezrich, R. S., Etzoid, K. F. & Vilkomerson, D. H. R. (1975) System for visualizing and measuring ultrasonic wavefronts, in Acoustical Holography Vol. 6 (ed. N. Booth) pp. 165—191. Plenum Press, New York.

25. Miller, E. B. & Eitzen, D. G. (1979) Ultrasonic transducer characterization at the NBC. IEEE Trans. SU 26, 28—37.

26. O'Brien, W. D. (1978) Ultrasonic dosimetry, Ultrasound: its application in medicine and biology Part I, (ed, F. J. Fry) pp. 343—391. Elsevier, Amsterdam. 4

27. Pohlmann, R. (1948) Materialdurchleuchtung mittels Schalloptischen Abbildungen, i Zeits fur Angewandte Physik 1, 181—187.

28. Reibold, R. (1977) Application of holographic interferometry for the investigation & of ultrasonic fields. Acustica 38, 253—257.

29. Reid, S. M. & Sikov, M. R. (1973) Interaction of ultrasound and biological tissues — Section 4: Ultrasound dosimetry, pp. 153—201 (various authors), DHEW Pub­lication (FDA) 73—8008, U. S. Govt. Printing Office, Washington D. C.

30. Riley, W. A. & Klein. W. R. (1967) Piezo-optic coefficients of liquids. J. acoust. Soc. Amer. 42, 1258—1261.

31. Rooney, J. A. (1973) Determination of acoustic power outputs in the microwatt-milliwatt range. Ultrasound in Med. and Biol. 1, 13—16.

32. Rooney, J. A. & Nyborg, W. L. (1972) Acoustic radiation pressure in a travelling plane wave. Amer. J. Phys. 40, 1825—1830.

33. Schombert, D. G., Smith, S. W. & Harris, G. R. (1982) Angular response of minature ultrasonic hydrophones. Med. Phys. 9, 484—492.

34. Shotton, К. C. (1980) A tethered float radiometer for measuring the output power from ultrasonic therapy equipment. Ultrasound in Med. and Biol. 6, 131—133.

35. Shotton, К. C, Bacon, D. R. & Quilliam, R. M. (1980) A PVDF membrane hydrophone for operation in the range 0.5 MHz to 15 MHz. Ultrasonics 18, 123—126.

36. Stockdale, H. R. & Hill, C. R. (1976) Use of sphere radiometer to measure ultrasonic beam power. Ultrasound in Med. and Biol. 2, 219—220.

37. Torr, G. R. & Watmough, D. J. (1977) A constant-flow calorimeter for the measurement of acoustic power at megahertz frequencies. Phys. Med. Biol. 22, 444—450.

38. Weinreich, G., Sanders, Т. M. & White, H. G. (1959) Acoustoelectric effect in n-type germanium. Phys. Rev. 114, 33—44.

39. Wells, P. N. Т., Bullen, M. A., Follett, D. H., Freundlich, H. F. & Angell-James, J. (1978) The dosimetry of small ultrasonic beams. Ultrasonics 1, 106—110.

40. Sarvazyan, A. P., Pashovkin, T. N. & Shilnikov, G. V. (1985) An extremely simple and rapid method for registration of ultrasonic field patterns. Proc. of Ultra­sonics Int. 1985 (London), 324—328.

ГЛАВА 4

ЗАТУХАНИЕ И ПОГЛОЩЕНИЕ УЛЬТРАЗВУКА

Дж. Бэмбер

4.1. ВВЕДЕНИЕ

Как уже отмечалось в гл. 1, характер распространения ультра­звуковой волны определяется инерционными и упругими свойства­ми среды, а также действующими в ней механизмами потерь. Плотность и сжимаемость среды определяют скорость звука, про­странственные изменения которой приводят к рефракции акустиче­ских волн. Пространственные флуктуации либо плотности, либо сжимаемости (совместно эти величины определяют удельный аку­стический импеданс), либо поглощения звука вызывают рассеяние или отражение волн. Затухание, т. е. полные потери акустической энергии в биологической ткани, определяется суммарным действи­ем рефракции, отражения, рассеяния и поглощения ультразвука.

В практических приложениях данные об изменении скорости, акустического импеданса, поглощения, рассеяния и затухания в объеме ткани используются для получения информации о ее струк­туре. В частности, все эти параметры вносят вклад в сложный про­цесс формирования эхо-импульсных изображений и влияют на внешний вид этих изображений. Отсюда следует, что знание этих параметров, а также их зависимости от частоты, амплитуды, тем­пературы, возраста пациента, той или иной патологии необходимо для анализа возможностей и наиболее эффективного использования существующей и разрабатываемой ультразвуковой диагностической аппаратуры. Коэффициенты затухания и поглощения определяют также величину акустической мощности, достигшей заданного участка ткани и выделившейся в виде тепла. Другими словами, эти параметры играют важную роль при анализе характера и эффектив­ности биологического действия ультразвука, о чем пойдет речь в гл. 12—14.

Затухание звуковой волны за счет действия любого из указанных выше механизмов потерь приводит к появлению в уравнении (1.33) из гл. 1 дополнительного постоянного множителя а, приведенного к единичной длине пути. В результате для плоской волны, распро­страняющейся в положительном направлении оси х, можно за­писать

В реальных ситуациях редко приходится иметь дело с идеальны­ми плоскими волнами, поэтому помимо указанных механизмов по­терь почти всегда имеют место дополнительные потери (или приращения) интенсивности звука, связанные с перераспределением энергии в дифракционном поле источника (см. гл. 1 и 2). Потери акустической энергии, обусловленные дифракцией и называемые дифракционными потерями, могут приводить к погрешности ре­зультатов измерения затухания или рассеяния в биологической тка­ни. Кроме того, связанные с дифракцией изменения фазовых соотношений также приводят к погрешности при измерениях ско­рости звука. При обработке экспериментальных данных можно учесть влияние этих погрешностей на результаты измерений, вводя так называемые дифракционные поправки.

Если отражение и рефракцию в объеме среды рассматривать как частные случаи более общего явления рассеяния, то можно отме­тить, что теория распространения акустических волн в биологиче­ских средах развивалась по двум достаточно самостоятельным направлениям. С одной стороны, исследовались поглощение и дис­персия акустических волн, с другой — их рассеяние. Специфические особенности теории рассеяния будут рассмотрены в гл. 6, хотя, как будет показано в дальнейшем (см. разд. 4.3.7), не всегда достаточ­но просто провести различие между явлениями рассеяния и погло­щения. В данной главе представлен подробный анализ явлений затухания, поглощения и дисперсии звука, а также рассмотрены ме­тоды измерения затухания. Гл. 5 посвящена методам измерения скорости звука.

4.2. СЕЧЕНИЯ ВЗАИМОДЕЙСТВИЯ УЛЬТРАЗВУКОВОЙ ВОЛНЫ С БИОЛОГИЧЕСКОЙ ТКАНЬЮ

В различных областях физики, имеющих дело с взаимодействи­ем волнового излучения с веществом, для количественной оценки поглощения и рассеяния обычно используются соответствующие се­чения взаимодействия для отдельных частиц среды, на которые па­дает волна. Применительно к биологическим тканям провести численный расчет единичных сечений взаимодействия, вообще гово­ря, невозможно, и возникает необходимость в использовании пара­метров, характеризующих объемные рассеивающие и поглощающие свойства таких тканей. Этими параметрами являются макроскопи­ческие сечения или сечения взаимодействия, относящиеся к единице объема рассматриваемой ткани. В частности, используются три та­кие величины, отнесенные к единичному объему среды — сечения затухания, поглощения и рассеяния. Чтобы выявить физический смысл этих параметров и показать, каким образом они могут быть связаны с единичными сечениями взаимодействия, мы рассмотрим среду, состоящую из локальных неоднородностей двух типов, одни из которых поглощают, а другие рассеивают акустическую энер­гию. Пусть в единичном объеме среды имеется щ рассеивающих не­однородностей, каждая из которых характеризуется элементарным сечением рассеяния , и  поглощающих неоднородностей с эле­ментарным сечением поглощения . Эти элементарные сечения определяются как отношение полной мощности, поглощенной или рассеянной данной неоднородностью, к интенсивности падающей волны. Они имеют размерность площади и численно равны площа­ди поперечного сечения падающей плоской волны, мощность кото­рой равна либо рассеянной, либо поглощенной мощности. Если падающий пучок имеет приблизительно постоянную площадь попе­речного сечения S, полную мощность W и равномерное распределе­ние интенсивности по сечению, то мощность, рассеянная одной локальной неоднородностью, будет равна , а мощность, по­глощенная одной неоднородностью, — . Отсюда мощности, рассеянные и поглощенные в единичном объеме, будут соответственно определяться как.

Величины  можно рассматривать (при отсутствии многократного рассеяния) как сечение рассеяния ( и сечение поглощения № единичного объема среды.

Величины рассеянной и поглощенной мощности на единичной длине пути будут равны соответственно  и Следовательно, в случае тонкой мишени толщиной  полная рассеянная мощность будет определяться как

тогда как полная поглощенная мощность будет равна

В сумме величины  и  дают полную мощность, характери­зующую взаимодействие волны со средой

Величина  представляет собой полное сечение взаимодейст­вия (или затухания), отнесенное к единичному объему среды. В дальнейшем она будет обозначаться символом д.

В случае мишени конечной толщины уравнение (4.2в) интегриру­ется. Полагая, что при х = 0 W = W0 (W0 — мощность падающей волны), мы получаем

Таким образом, мощность является экспоненциально спадающей функцией пройденного пути, причем коэффициент затухания равен полному сечению затухания единичного объема . Для описания объемных свойств среды справедливы следующие соотношения:

где  — коэффициент затухания по амплитуде,  рассеяния по амплитуде (равный коэффициенту затухания при отсутствии поглощения),  — коэффициент поглощения по амплитуде (равный коэффициенту затухания при отсутствии рассеяния). К ве­личинам  и  одинаково обоснованно применимы термины «макроскопическое сечение», «сечение на единицу объема» и «коэф­фициент по интенсивности». Единицы, в которых выражаются па­раметры  и , могут быть различными в зависимости от конкретного применения и цели измерений. При исследовании фун­даментальных механизмов взаимодействия акустических волн со средой обычно используются единицы см-1. Эти единицы также называются «непер на сантиметр», поскольку, взяв натуральный логарифм, например, от выражения (4.3), мы можем получить уравнение вида

Во многих практических случаях, например при использовании ап­паратуры для ультразвуковой визуализации, более удобно выра­жать отношение W/W0 или соответствующее отношение амплитуд сигналов Р/Ро в дБ. При этом

и

причем  и  численно равны друг другу и выражаются в единицах дБ/см. Какой-либо коэффициент, выраженный в дБ/см, будет поэ­тому определяться как произведение множителя l0 lge (= 4,343) на соответствующий коэффициент по интенсивности (в непер/см), или произведение множителя 20 lge (= 8,686) на соответствующий коэф­фициент по амплитуде.

При анализе механизмов поглощения часто используется величи­на, называемая удельным поглощением. Она равна коэффициенту поглощения, деленному на плотность среды, или в случае вещества в растворе так называемому коэффициенту «избыточного» погло­щения (араствор — арастворитель), деленному на весовую концентрацию растворенного вещества. Аналогичным образом, биологические ткани можно характеризовать удельным коэффициентом затухания. При вычислении избыточного затухания обычно предполагается, что биологические ткани представляют собой суспензию, в которой «растворителем» является вода. Коэффициенты удельного погло­щения и затухания имеют размерность непер (или децибел) на см2 на грамм и используются для облегчения сравнения свойств различ­ных материалов по затуханию и поглощению независимо от плот­ности или концентрации. Относительной величиной, которая часто используется при анализе поглощения ультразвука в растворах, яв­ляется сечение молекулярного поглощения. Известная также под названием «избыточное поглощение на молекулу», эта величина определяется как коэффициент избыточного поглощения, деленный на число молекул растворенного вещества в единичном объеме рас­творителя (это число равно произведению молярной концентрации на число Авогадро). Отметим, что в дальнейшем при анализе меха­низмов поглощения звука (разд. 4.3.1) мы будем использовать тер­мин «избыточное поглощение», определение которого отличается от представленного здесь понятия. В литературе этот термин не имеет однозначного значения — существует два совершенно различ­ных его определения, которые не следует путать.

И наконец, остается отметить последний, но весьма важный мо­мент. В строгом смысле коэффициент затухания, определяемый формулами (4.3) и (4.4), является теоретически идеализированным параметром, который на практике не может быть измерен прямым путем. В соответствии с этим величина  фактически никогда не будет давать истинного представления о наблюдаемом пропорцио­нальном уменьшении мощности в реальных экспериментах. Дело в том, что всегда будет существовать некоторая часть s (соответ­ствующая рассеянию в прямом направлении), дающая определен­ный вклад в мощность принимаемого сигнала на расстоянии x. Фактически можно рассмотреть две совершенно разные схемы из­мерения коэффициента затухания. В одной из них используется «идеальная» конфигурация, при которой приемная апертура либо имеет бесконечно малые размеры, либо находится на бесконечно большом расстоянии от исследуемой точки. При этом рассеянные сигналы не регистрируются, и измеренной величиной действительно является параметр . Согласно другой, полностью «неидеальной» схеме, приемник должен иметь настолько большие размеры, чтобы целиком охватить исследуемый образец и зарегистрировать все рас­сеянные волны. При этом измеряемой величиной становится коэф­фициент поглощения a В реальных ситуациях любые схемы измерения не являются идеальными и в зависимости от конкретной конфигурации должны давать заниженные значения коэффициента затухания. Однако, как будет показано в разд. 4.4, существует мно­жество других причин, приводящих к тому, что значительно чаще измеренные значения коэффициентов затухания оказываются завы­шенными. В задачах дозиметрии и ультразвуковой визуализации такие понятия, как «точное» измерение, а также измеренное значе­ние коэффициента затухания, приобретают смысл только при де­тальном описании конкретной схемы измерения.

4.3. АНАЛИЗ МЕХАНИЗМОВ ПОГЛОЩЕНИЯ ПРОДОЛЬНЫХ УЛЬТРАЗВУКОВЫХ ВОЛН

Вопросам поглощения и дисперсии ультразвука в биологических средах посвящен целый ряд обстоятельных обзорных работ. Среди них следует выделить работы Карстенсена [30], Данна и др. [53], Данна и О'Брайена [56], Фрая и Данна [75], Джонстона и др. [107], Уэллса [203] и Вудкока [207]. Однако основные теоретические поло­жения, хотя они и не касались непосредственно биологических сред, были разработаны еще до появления этих обзоров (см., например, работы Маркхема и др. [143], Герцфельда и Литовица [97]). Заслу­ живает также упоминания монография Матесона [145] 1). Приведен­ный в данной главе анализ во многом базируется на указанной литературе и содержит лишь важнейшие положения теории. В по­пытке достичь возможно более современного представления в ана­лиз также включено несколько работ последних лет.

4.3.1. ОДНОРОДНЫЕ ВОДОПОДОБНЫЕ СРЕДЫ

Поглощение энергии акустической волны приводит к ее необра­тимому преобразованию в тепло. Это происходит, если периодиче­ские изменения плотности среды не совпадают по фазе с колеба­ниями звукового давления. Применительно к «однородным» средам (например, в растворах макромолекул) известно, что механизмы, ответственные за подобное преобразование энергии, являются ре­лаксационными. Следует отметить, что даже в случае самых прос­тых сред нет полного понимания действия этих механизмов, хотя установлено, что они возникают в результате временного запазды­вания в нарушении физического или химического равновесия под действием периодических изменений параметров волны. Можно считать, что в произвольный момент времени полная энергия вол­ны распределена по различным формам энергии, к которым отно­сятся энергия поступательного движения, колебательная энергия и энергия структурной перестройки молекул, колебательные и струк­турные состояния кристаллической решетки. С течением времени происходит перераспределение энергии, причем оно происходит с конечной скоростью, определяемой процессами обмена, присущими данной среде. Процессы обмена энергией сами по себе представля­ют определенные механизмы поглощения, тип и число которых мо­гут существенно меняться при переходе от одной жидкости к другой.

Общее выражение, характеризующее поглощение звука на часто­те f (длина волны ) при одиночном процессе релаксации, имеет вид

где  — константа (иногда называемая амплитудой релаксации), определяемая максимальным значением произве­дения длины волны на коэффициент поглощения или поглоще­ния за период , скоростью звука с и частотой релаксации fR.

1)Основные теоретические вопросы, касающиеся механизмов поглощения уль­тразвука в жидких средах, наиболее полно рассмотрены в монографии: Михай­лов И.Г., Соловьев В.А., Сырников Ю.П. Основы молекулярной акустики. — М.: Наука, 1964. — Прим. ред.

Рис. 4.1. Поглощение (а) и дис­персия скорости звука (б) в случае одиночного релаксационного про­цесса с постоянной времени ; в — поглощение зву­ка в случае комбинированного действия одиночного релаксаци­онного процесса и процессов классического поглощения; r — сравнительное действие процесса вязкого относительного движения и релаксационного процесса.

Рис. 4.1, а помогает понять смысл этого уравнения. На низких ча­стотах параметры волны изменяются достаточно медленно, так что процесс перераспределения энергии почти не нарушается, и энергия других видов передается обратно в волну лишь с незначительным отклонением по фазе, при этом поглощение мало. По мере повыше­ния частоты обратная передача энергии сопровождается все возрастающим отклонением по фазе от фазы волны.

1) Эту величину часто неправильно называют поглощением на длину волны.

Поглощение растет до тех пор, пока на частотах, намного превышающих частоту ре­лаксации, акустическая волна в силу малости временных интерва­лов уже перестает полностью нарушать термодинамическое равно­весие среды, и наблюдается лишь незначительная передача энергии поступательного движения волны во внутренние степени свободы. Произведение длины волны на коэффициент поглощения достигает максимума при f = fR.

При анализе экспериментально полученных зависимостей погло­щения от частоты необходимо учитывать целый ряд релаксацион­ных процессов, вклад которых суммируется и добавляется к так называемому коэффициенту классического поглощения, вычислен­ному Стоксом и Кирхгофом более ста лет назад. Этот результат записывается в виде выражения

где — коэффициент сдвиговой вязкости, у — отношение удельных теплоемкостей, Ср — теплоемкость при постоянном давлении и — коэффициент теплопроводности. Величину  иногда называ­ют независимым от частоты коэффициентом поглощения.

Первый член в квадратных скобках характеризует вклады в по­глощение, обусловленные тем, что молекулы среды перестраивают­ся в различные локальные структуры за конечное время, опреде­ляемое сдвиговой вязкостью. Член с теплопроводностью, который обычно пренебрежимо мал (за исключением расплавленных метал­лов), описывает потери энергии за счет возникновения теплового потока от областей с высоким звуковым давлением к областям с низким давлением. В случае многокомпонентных жидких смесей возникает, вообще говоря, еще один механизм поглощения, заклю­чающийся в диффузии молекул различного типа вдоль градиентов концентрации, образующихся под влиянием звуковой волны. Одна­ко в реальных случаях вклад этого механизма совершенно ничтожен и в уравнении (4.12) он не учитывается. Вообще все эти вклады описываются более точными релаксационными уравнениями, кото­рые для частот, лежащих ниже соответствующих частот релакса­ции, сводятся к простым квадратичным зависимостям от частоты, характерным для классических механизмов. Поэтому механизмы поглощения часто, хотя и не совсем корректно, разделяются на «классические» и «релаксационные». Недавно на необоснованность такого разделения указывали Сегал и Гринлиф [190], исследовавшие частотные зависимости поглощения ультразвука в жидкостях и био­логических тканях (см. разд. 4.5) в рамках модели, целиком базиру­ющейся на анализе фазовых соотношений между акустическим давлением и колебаниями температуры при наличии релаксацион­ного процесса того или иного типа.

В уравнении (4.12) величины  и  являют­ся константами для каждого рассматриваемого процесса и одновре­менно представляют собой функции распределения по частоте и температуре. Вид этих функций при заданной температуре выбира­ется таким образом, чтобы результирующая зависимость  была наилучшей аппроксимацией экспериментальных данных. На рис. 4,1, в схематически показана зависимость, опреде­ляемая уравнением (4.12), для одного значения у. Отклонение от ли­нейности графика зависимости  от  явно свидетель­ствует о наличии дополнительных механизмов релаксации.

В случае достаточно сложных биологических сред и мягких тка­ней угловой коэффициент зависимости log  от  изменяется в пределах от 1 до 1.4 в частотном диапазоне 1—10 МГц. Для согла­сования выражения (4.12) с экспериментальными данными необхо­димо выбрать конкретный вид соответствующей функции распре­деления. Часто в качестве функции распределения используется так называемое логарифмическое квадратичное «окно», обеспечиваю­щее информацию об интервале энергий активации при действии данных процессов релаксации. Следует отметить, что в случае био­логических сред заранее неизвестно, будет ли дискретное число про­цессов релаксации вносить вклад в суммарное поглощение или же распределение релаксационных частот является непрерывной функ­цией частоты. В последнем случае необходимо перейти в уравнении (4.12) от суммирования к интегрированию.

Разность между измеренным коэффициентом поглощения  и классическим коэффициентом поглощения принято называть «избы­точным» поглощением (его не следует путать с «избыточным» ко­эффициентом поглощения, рассмотренным в разд. 4.2). Это из­быточное поглощение обусловлено дополнительными релаксацион­ными процессами, связанными с действием объемной или второй вязкости среды . В своих первоначальных работах Стоке полагал, что величина  равна нулю (просто в силу того, что не видел способов ее измерения).

1) В данном контексте английские термины bulk viscosity и volume viscosity явля­ются синонимами. Однако в разных публикациях можно встретить различное опре­деление этих терминов. Так, например, в работе Матесона [145] термин volume viscosity используется для описания той части bulk viscosity, которая обусловлена структурной релаксацией. Другие авторы называют эту часть структурной вяз­костью.

Эта величина входит в классическое выра­жение (4.12) как добавка к сдвиговой вязкости. Другими словами, в квадратных скобках вместо члена  должна стоять сумма .

Обычно процессы молекулярной релаксации разделяются на два типа — процессы термической и структурной релаксации. Подроб­ное обсуждение причин такого разделения выходит за рамки наше­го краткого рассмотрения. Следует отметить, что эти релакса­ционные механизмы характеризуются важными различиями, напри­мер, в отношении зависимости от температуры. Этот вопрос будет рассмотрен в дальнейшем. Структурные механизмы, рассмотрен­ные Литовицем и Девисом [134], включают в себя внутримолеку­лярные перегруппировки и переходы между различными равно­весными состояниями. Эти механизмы преобладают в ассоцииро­ванных жидкостях, таких как вода и спирты. Подобные жидкости состоят из полярных молекул и характеризуются кристаллической структурой ближнего порядка. Структурная релаксация возникает в ответ на изменения напряжения (или давления) в акустической волне. Процессы, обусловленные действием сдвиговой вязкости, яв­ляются характерными примерами структурной релаксации. Процес­сы термической релаксации, обсуждавшиеся Лэмбом [125], наблюдаются в слабо ассоциированных либо неассоциированных жидкостях типа бензола или дисульфида углерода, в которых теп­ловые флуктуации в волне нарушают внутримолекулярное (т. е. хи­мическое) равновесие. Термическими процессами являются внутримолекулярные движения, связанные с поворотной изомери­ей, а также взаимодействия между поступательными и внутренни­ми колебательными степенями свободы.

В пределах релаксационной области акустического частотного спектра наблюдается также зависимость скорости звука от часто­ты. Как и в случае одиночного релаксационного процесса, дис­персия скорости характеризуется зависимостью, показанной на рис. 4.1,6. В однородных средах такая дисперсия скорости явно указывает на влияние дополнительной релаксации. В частотной об­ласти дисперсии относительное приращение скорости звука и мак­симум поглощения, обусловленный релаксационным механизмом, приближенно связаны соотношением

На практике максимальное относительное изменение скорости зву­ка составляет менее 1%, поэтому для получения количественных данных требуется проводить очень точные измерения. Следует так­же отметить, что в области релаксационных частот зависимость с от является приблизительно линейной.

4.3.2. ВЯЗКОУПРУГИЕ СВОЙСТВА КВАЗИТВЕРДЫХ СРЕД

До сих пор в данной главе, как и в гл. 1, подчеркивалась вязкая природа жидкостей. В классическом случае идеально вязкой (ньюто­новской) жидкости приложенное напряжение всегда пропорциональ­но скорости изменения результирующей деформации, но не зависит от величины этой деформации, которая может меняться. В проти­воположность этому идеально упругое твердое тело подчиняется закону Гука, согласно которому напряжение всегда пропорциональ­но деформации и не зависит от первой производной деформации. Все реальные среды характеризуются комбинацией указанных свойств, т. е. напряжение в них зависит как от самой деформации, так и от ее производной по времени (а также от производных де­формации более высоких порядков). Поэтому реальные материалы являются по своей природе вязкоупругими. Следует отметить так­же, что на практике реакция среды на приложенное напряжение яв­ляется нелинейной. Этот вопрос подробнее рассматривается далее в разд. 4.3, а пока мы по-прежнему будем предполагать наличие линейности.

Наглядно молекулярную картину вязкоупругости можно пред­ставить, рассматривая объем жидкости между двумя пластинами, одна из которых фиксирована, а другая колеблется, создавая в сре­де синусоидальное сдвиговое напряжение. На низких частотах коле­баний вся первичная энергия диссипирует в вязком течении различных слоев жидкости относительно друг друга. Такое течение представляет собой направленный дрейф на фоне хаотического теп­лового движения молекул жидкости. Если частота колебаний напря­жения возрастает до высоких значений, при которых диффузия молекул уже не успевает происходить в течение одного периода сдвйговой деформации, то жидкость приобретает сдвиговую жест­кость. При этом вместо диссипации энергии в вязком течении на­блюдается сохранение энергии в упругой форме. Промежуточная область перехода от вязкого характера поведения среды на низких частотах к упругому характеру на высоких частотах называется об­ластью вязкоупругой релаксации. При этом время вязкоупругой релаксации представляет собой время диффузионного перехода молекул жидкости.

На низких частотах изменения объема среды происходят синфазно с изменением приложенного давления за счет перемещения моле­кул между областями с высокой и низкой плотностью. На высоких частотах структура жидкости уже не в состоянии достаточно бы­стро реагировать на изменения давления, при этом с ростом часто­ты возникает объемная или структурная релаксация. В этом случае время релаксации определяется временем, необходимым для пере­хода жидкости к новому равновесному объему вслед за быстрым изменением приложенного давления.

Продольная ультразвуковая волна характеризуется как сдвиго­вой компонентой, так и компонентой сжатия, поэтому в общем случае ее распространение можно описать с помощью модуля сдви­га, объемного модуля упругости и времен релаксации.

По существу теория вязкоупругости является феноменологиче­ской и ее можно использовать для описания механических свойств любых макроскопически однородных твердых и жидких сред. Эта теория не рассматривает в явном виде процессы, происходящие на молекулярном уровне, но может включать в себя анализ ме­ханизмов сдвиговой и объемной релаксации, о которых шла речь в разд. 3.1. Теория вязкоупругости [36] нашла наибольшее примене­ние при анализе механических свойств различных полимеров [62, 145], находящихся как в твердой фазе, так и в растворе. Полимеры являются характерными представителями вязкоупругих материа­лов, занимающих по своим свойствам промежуточное положение между жидкостями и твердыми средами. В большинстве работ по применению ультразвука в медицине и биологии анализу вязкоупру­гих свойств уделялось мало внимания. Однако буквально с самых первых экспериментов по измерению поглощения в биологических тканях исследователи предполагали, что теория вязкоупругости к этим средам может быть также применена [104]. Ниже приводится краткое изложение некоторых аспектов теории вязкоупругости, цель которого — дать представление о сути работ, опубликованных по данной тематике. Выводы теории даются без строгого матема­тического доказательства и служат только для иллюстрации резуль­татов, опубликованных в литературе.

Отметим прежде всего, что уравнение (4.1) можно представить в виде

Это уравнение вновь можно привести к виду  введя комплексную величину скорости звука с, определяемую как

В этом выражении величина  представляет собой фазовую ско­рость при отсутствии в среде затухания. При наличии затухания фа­зовая скорость становится комплексной и зависит от частоты, т. е. существует дисперсия скорости.

Одномерное волновое уравнение, описывающее распространение звуковых волн в твердых телах, имеет вид

где  — модуль упругости для одноосной деформа­ции, К— модуль всестороннего сжатия и G — модуль сдвига. Ана­логичные уравнения можно написать для чисто продольных или сдвиговых волн, если модуль упругости М заменить соответственно модулем К или G. Из волнового уравнения скорость распростране­ния звуковых волн в твердых телах определяется следующим образом:

Отсюда следует, что модуль М также должен быть комплексным и должен зависеть от частоты. Это справедливо и для модулей К и G. Поэтому в общем случае мы можем написать

Действительные части этих комплексных выражений представляют собой модули упругости, каждый из которых находится в фазе с гармонически изменяющейся деформацией, тогда как мнимые ча­сти — это модули потерь, сдвинутые по фазе на 90° относительно деформации.

Подстановка (4.14) в (4.16) позволяет выразить действительную и мнимую части величины М через параметры  и . Если потери достаточно малы и выполняется условие , то в резуль­тате такой подстановки можно получить

В большинстве работ, посвященных анализу вязкоупругих свойств материалов, экспериментальные данные выражаются через модули М' и М", либо через модули, соответствующие неодноосным де­формациям. Выражения (4.18) и (4.19) позволяют достаточно бы­стро проанализировать результаты измерений и связать их с часто используемыми в медицинской акустике параметрами — скоростью звука и коэффициентом затухания, поскольку  и  (тангенс угла потерь).

Если через  и  обозначить соответственно обобщенные напря­жение и деформацию, то модули упругости в случае идеально упру­гого твердого тела будут определяться выражениями  и . Коэффициенты вязкости для ньютоновской жидкости так­же можно выразить через напряжение и деформацию с помощью соотношений . Индексы v и s отно­сятся соответственно к объемной и сдвиговой деформации.

Моделирование вязкоупругих свойств среды на макроскопиче­ском уровне можно осуществить многими способами, используя различные комбинации упругих и вязких элементов. Обычно эти элементы условно называют соответственно пружинами и демпфе­рами. Часто применяются два подобных способа, известные под названиями модели Максвелла и модели Фойгта1). На рис. 4.2, а и б показаны соединения пружин и демпферов, образующие эле­мент Максвелла и элемент Фойгта. Анализ этих моделей или их эквивалентных электрических цепей2) показывает, что в модели Максвелла приложенное к среде напряжение (электрическое напря­жение) действует одинаково на упругий (емкостной) и вязкий (резистивный) элементы, а их деформации или скорости изменения деформации (ток) просто складываются. В модели Фойгта каждый элемент испытывает одинаковую деформацию, а приложенное на­пряжение есть сумма упругой и вязкой компонент (деление напря­жения). Из рис. 4.2 следует, что для модели Максвелла

1) Подробное описание физической сущности этих подходов содержится в моно­графии И.Г. Михайлова и др. «Основы молекулярной акустики». — Прим. ред.

2) Описание эквивалентных электрических и механических величин можно найти, например, в работе Брэддика [24] на с. 42.

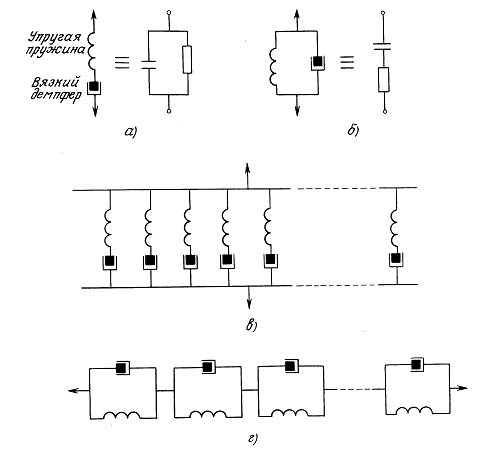

Рис. 4.2. а — Элемент Максвелла и его эквивалентная электрическая схема; б — эле­мент Фойгта и его эквивалентная электрическая схема; в и г — обобщенные механиче­ские модели, построенные соответственно из элементов Максвелла и элементов Фойгта и применяемые для описания макроскопических свойств вязкоупругих мате­риалов [62].

тогда как для модели Фойгта

При выводе этих уравнений учитывались только сдвиговые дефор­мации. Величина  соответствует значению модуля упругости в случае, когда среда ведет себя подобно идеальному твердому телу, т. е. при бесконечно больших частотах. Решения уравнений (4.20) и (4.21) можно найти в книгах, посвященных анализу электрических цепей. В частности, переходная характеристика системы, описывае­мой уравнением (4.21), при мгновенном снятии приложенного на­пряжения определяется выражением

где  — величина сдвиговой деформации в тот момент времени, когда — постоянная времени или время релак­сации для элемента Фойгта. Данная переходная характеристика описывает явление ползучести.

Если напряжение изменяется по гармоническому закону, то де­формация среды также будет гармонической. При этом зависящие от частоты комплексные модули упругости можно найти, если в уравнениях (4.20) и (4.21) вместо  подставить значение  и про­изводные по времени заменить множителем . В результате для элемента Максвелла получаем

Аналогичным образом для элемента Фогта можно найти, что

Деформации сжатия можно рассмотреть на основе модели, ана­логичной той, которая показана на рис. 4.2, б. В этой модели упру­гий элемент (пружина) соответствует упругости на нулевой частоте (модулю К0), а вязкий элемент (демпфер) заменяется максвелловским элементом, для которого справедливо модифицированное уравнение (4.20), записанное с учетом деформации сжатия. Другими словами, соотношение между напряжением и деформацией прини­мает вид

Вводя время объемной релаксации  и предполагая, что изменения объема происходят по гармоническому закону, из выра­жения (4.25) можно выразить модуль всестороннего сжатия

В этой формуле величина  представляет собой релак­сационную часть модуля всестороннего сжатия.

Объединяя уравнение (4.26) либо с уравнением (4.23), либо с уравнением (4.24) и используя (4.16), можно получить выражение для модуля упругости при одноосной деформации М в рамках мо­дели Максвелла или Фойгта. Затем можно использовать уравнения (4.18) и (4.19) для нахождения скорости распространения звука и ко­эффициента затухания. Подобный вывод приведен в прекрасной ра­боте Рэйчела [185], посвященной сравнительному анализу двух данных моделей. Следует отметить, что времена релаксации  и тв обычно считаются равными друг другу.

Как модель Максвелла, так и модель Фойгта позволяют полу­чить дисперсионные соотношения и релаксационные уравнения, аналогичные выражению (4.11). Различие между ними заключается в том, что модель Максвелла предсказывает более сильную диспер­сию скорости звука. Кроме того, в рамках модели Максвелла коэф­фициент затухания с ростом частоты сначала возрастает, а затем выходит на плато (аналогично зависимости, показанной на рис. 4.1, а). Согласно модели Фойгта, затухание неизменно растет при повышении частоты. Другими словами, в случае модели Макс­велла величина  спадает до нуля при стремлении частоты к бес­конечности, тогда как для модели Фойгта она уменьшается с ростом частоты, достигая некоторого приблизительно постоянного значения на высоких частотах. В последнем случае зависимость по­глощения от частоты аналогична кривой, показанной на рис. 4.1, в и характеризующей влияние одиночного равновесного процесса с двумя устойчивыми состояниями, действующего в сочетании с клас­сическими процессами. Различие в оценке дисперсии скорости звука между двумя рассмотренными моделями можно установить, если исследовать уравнения (4.23), (4.24) и (4.26). Можно показать, что в рамках обеих моделей при стремлении частоты со к бесконечности эффективный модуль упругости стремится к значению . С другой стороны, при = 0 в модели Максвелла M0 = К0, а в модели Фойгта .

Следует отметить, что для правильного описания экспери­ментальных данных уравнения (4.24) — (4.26) часто приходится обобщать с учетом конкретных распределений времен релаксации (рйс. 4.2, виг). Было установлено, что теория Максвелла наиболее пригодна для описания распространения звука в жидкостях, тогда как дополнительный учет статического модуля сдвига в модели Фойгта делает эту модель, по-видимому, более подходящей для описания биологических тканей. Последний вывод подтверждается работой [1], автор которой успешно смоделировал биологическую ткань с помощью элемента Фойгта, использовав опубликованные данные по затуханию ультразвука в тканях. При этом он учитывал только одно время релаксации для описания этих данных в диапа­зоне частот, характерном для медицинских приложений.

При анализе теории вязкоупругости необходимо остановиться еще на одном моменте. Из уравнения (4.19) следует, что

Выражения для модуля М", полученные из уравнений (4.23), (4.24) и (4.26), на низких частотах для обеих моделей приводятся к виду

где  представляет собой либо , либо . Подставляя это выра­жение в формулу (4.27), получаем следующее выражение, справед­ливое на низких частотах:

Его можно также представить в виде _ = _2-2

Таким образом, мы снова вернулись к классическому выражению для поглощения в тканях (см. формулу (4.12)).

4.3.3. НЕОДНОРОДНЫЕ СРЕДЫ

Если среда, в которой распространяется звуковая волна, не явля­ется однородной жидкостью, то в избыточное поглощение звука могут вносить вклад механизмы, отличные от структурной или тепловой релаксации молекулярных компонент среды. Помимо рас­сеяния звуковых волн (гл. 6), неоднородности в инерционных или упругих свойствах среды могут быть причиной дополнительных по­терь энергии акустических волн за счет вязких или тепловых процессов 1). Если плотность неоднородностей отлична от плотнос­ти среды, то в результате относительного движения между частицами взвешенной структуры и средой возникает вязкостное затухание.

1) Другая интерпретация подобных явлений будет рассмотрена в разд. 4.3.7.

Если плотность неоднородностей постоянна, то такие неоднородности будут просто перемещаться взад и вперед вдоль направления распространения акустической волны. Если же плот­ность неоднородностей различна в разных областях, то существует также тенденция к относительному вращательному движению. В любом случае при уменьшении амплитуды скорости относительно­го движения в результате действия вязкости среды происходит по­глощение энергии акустической волны. Процесс теплового затухания возникает, когда из-за периодических изменений давления в звуковом поле имеет место чередование сжатий и растяжений сре­ды и соответственно идет теплообмен с конечной скоростью между суспендирующей средой и неоднородностью. О'Доннелл и Миллер [166] на основе анализа основных неоднородностей некоторых био­логических тканей расчетным путем показали, что в частотном диа­пазоне 1—10 МГц потери, обусловленные вязким относительным движением, по всей видимости, преобладают над тепловыми поте­рями в широком интервале размеров неоднородностей. По расче­там этих авторов отношение тепловых потерь к вязким составляет приблизительно 2% для сердечной мышцы и значительно меньшую величину для кожи и крови. Мак-Куин [138] с позиций теории вязко­го относительного движения попытался объяснить различные явле­ния взаимодействия ультразвука с мягкими тканями, наблюдае­мые в эксперименте. В частности, он рассмотрел эффект разрыва мелких кровеносных сосудов спинного мозга крысы при воздейст­вии на мозг импульсным ультразвуком. В отличие от О'Доннелла и Миллера [166], которые использовали представление о суспензии «частиц», форма которых близка к сферической, Мак-Куин рас­смотрел модель в виде системы волокон, пронизывающих вязкую среду. Возможно, что его представление является более реалистич­ным подходом при моделировании некоторых биологических тканей.

Другой механизм затухания ультразвука в суспензиях частиц рассмотрен в работе Кольцовой с соавт. [116]. Если частицы харак­теризуются высокой поверхностной активностью, то возможно об­разование ансамблей частиц с подвижной структурой, реакция которой на флуктуации звукового давления приводит к поглощению ультразвука по типу структурной релаксации. В случае суспензии частиц кварца в воде (диаметр частиц порядка 16 нм) этот вклад в поглощение приблизительно в 50 раз превышает суммарный вклад вязких, тепловых потерь и потерь на рассеяние в частотном диапазоне от 1 до 10 МГц. Неизвестно, однако, имеют ли место подобные процессы в биологических средах.

Поскольку процессы вязкого и теплового затухания включают в себя периодический обмен количеством движения и теплом между взвешенными частицами и средой и этот обмен происходит с конеч­ной скоростью, то естественно, что такие процессы будут описы­ваться уравнениями релаксационного типа. Так, Хьютер [104] учитывал эти механизмы при рассмотрении вязкоупругой модели биологической ткани. Вклад  в коэффициент поглощения, обус­ловленный одиночным процессом вязкого относительного движе­ния, определяется выражением [53]

где ,

причем для сферических частиц

Здесь Vp — объемная концентрация взвешенных частиц, с — фазовая скорость звука на частоте  и  — плотности структур­ных элементов (частиц) и среды, mc — масса элемента. Уравнение (4.30) применимо в общем случае для структурных элементов про­извольной формы. Сила трения F и эффективная масса элемента mр приведены для частного случая, когда отдельные элементы можно приблизительно рассматривать как частицы сферической формы. В этом случае , где  — радиус частицы, n — концентрация частиц и m — масса жидкости, вытесненной ча­стицей. Между уравнением (4.30) и уравнением, описывающим ча­стотную зависимость поглощения при обычном процессе релакса­ции, существует заметное различие. Оно заключается в том, что в случае вязкого относительного движения частота «релаксации» () сама зависит от частоты. Как показано на рис. 4.1, г, это приводит к появлению пика поглощения, ширина которого значи­тельно превосходит ширину пика, обусловленного одиночным про­цессом молекулярной релаксации.

Очевидно, что структура мягких биологических тканей весьма неоднородна. В них могут существовать локальные неоднородности самых различных размеров, форм и плотностей. Поэтому при ана­лизе процессов молекулярной релаксации суммарный вклад в погло­щение потерь, вызванных вязким относительным движением, можно было бы оценить на основе суммирования или интегрирова­ния по некоторому интервалу размеров структурных частиц с уче­том их формы и плотности. Для случая суспензии частиц, имеющих одинаковую плотность и ограниченный, узкий диапазон размеров, можно предсказать, что частотная зависимость аУ в области 1—10 МГц будет близка к линейной. Это, в частности, было показа­но в работе О'Доннелла и Миллера [166], в которой миофибрил-лы сердечной мышцы аппроксимировались частицами радиусом 1—2 мкм.

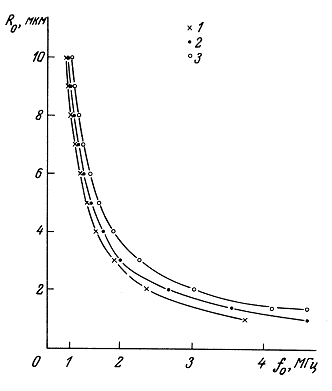

Если структурными неоднородностями являются газовые пу­зырьки, то относительный вклад теплового затухания может стать более существенным. Более заметным становится и рассеяние про­дольных волн (будем называть его в данном контексте «затуханием за счет излучения»). Это рассеяние вызвано большим различием акустических импедансов газа и жидкости, а также тем, что пу­зырьки могут иметь резонансные размеры. Хотя общему рассмот­рению процессов рассеяния посвящена гл. 6, мы кратко рассмотрим их и здесь для полноты картины. При любом механизме затухания потеря акустической мощности на пузырьке газа будет максималь­ной, если частота ультразвуковой волны равна резонансной частоте пузырька. Эта резонансная частота определяется выражением [53]

 -отношение удельных теплоемкостеи газа в пу­зырьке,

P    -статическое давление,

Ts  - поверхностное натяжение,

-средний радиус пузырька,

-плотность газа,

 -удельная теплоемкость газа при постоянном давлении,

-удельная теплопроводность газа.

Если все газовые пузырьки в среде имеют одинаковые размеры, то их вклад (ag) в затухание определяется следующим образом:

где b — так называемый параметр полных диссипативных потерь, представляющий собой сумму параметров тепловых потерь (bt), по­терь на излучение (br) и вязких потерь (bv); n — концентрация пу­зырьков. Когда пузырьки имеют различные размеры, необходимо проводить суммирование или интегрирование по всем радиусам пу­зырьков. Параметры потерь на излучение и вязких потерь опреде­ляются соответственно выражениями

Приближенные выражения для параметра bt имеют вид

4.3.4. ТВЕРДЫЕ ТЕЛА

Обычно затухание ультразвука в твердых телах меньше, чем в жидкостях, причем механизмов такого затухания может быть очень много [144].

Так, некоторый вклад в затухание дает теплопроводность среды (см. выражение (4.12)), однако обычно такое затухание в твердых телах, за исключением металлов, мало. В твердых телах в килогерцевом диапазоне частот часто наблюдается явление, известное под названием термоупругой релаксации. Оно заключается в появлении тепловых потоков между локальными участками со случайными флуктуациями температуры. Различия в температуре возникают в соседних произвольно ориентированных кристаллических зернах в силу того, что соотношение между напряжением и деформацией в кристаллическом зерне зависит от его ориентации. Тепловое затуха­ние может возникать также на дислокациях кристаллической решет­ки. Вклад этих эффектов в полное затухание звука также мал.

Затухание звука в твердых телах может быть обусловлено раз­нообразными резонансными потерями, которые зависят от частоты и могут иметь самую различную природу. Конкретный механизм таких потерь зависит от свойств рассматриваемого материала, его формы, а также его окружения. Примерами могут служить петли дислокаций в кристаллических решетках, магнитострикционный и пьезоэлектрический эффекты, взаимодействия с ядерными и элек­тронными спиновыми системами при наличии внешнего магнитно­го поля.

Дислокации решетки могут быть также причиной нерезонансного поглощения звука релаксационного типа. Кроме того, они приводят к потерям на гистерезис, которые не зависят от частоты, но явля­ются функцией амплитуды деформации.

Структурная релаксация в твердых телах проявляется в передаче энергии волны распределению квантованных колебательных состоя­ний решетки (тепловых фононов). Она заметна в гигагерцевом диа­пазоне частот и велика в твердых телах при температурах, близких к точке плавления. Механизм затухания, обусловленный непосред­ственной передачей энергии волны заряженным носителям, играет важную роль в металлах в температурной области ниже 20 К. В полупроводниках величина такого затухания зависит от степени их легирования, а также от интенсивности внешнего светового по­тока. В последнем случае передача количеств движения от звуко­вой волны электронам проводимости приводит к возникновению дрейфового тока, который можно зарегистрировать по появлению постоянного электрического поля в образце. Этот эффект наряду с эффектом пьезоэлектричества используется при создании приемни­ков ультразвука (гл. 3).

В поликристаллических твердых телах рассеяние волны на границах отдельных зерен приводит к недиссипативным потерям, ко­торые могут быть основной причиной затухания ультразвука. На низких частотах, когда  (d—средний диаметр зерен), затуха­ние звука подчиняется закону Рэлея и пропорционально f4 и d3. По мере роста частоты в интервале  коэффициент as стано­вится пропорциональным f2 и d2. При дальнейшем повышении ча­стоты  растет еще медленнее и стремится к некоторому не зависящему от f значению в области , причем в этой области  обратно пропорционален d.

В случае металлов зависимость коэффициента поглощения от ча­стоты в диапазоне порядка нескольких мегагерц подчиняется сле­дующему закону:

Первый член в этом выражении характеризует потери, обусловлен­ные пластическим гистерезисом, причем коэффициент А не зависит от размера зерен. Во втором члене, описывающем рассеяние, мно­житель В равен Rsd3/c3, где с — скорость звука и Rs — коэффициент упругой анизотропии (величина постоянная для данного материала и данного типа волны). Значения В, найденные в соответствии с выражением (4.37) путем интерполирования экспериментальных за­висимостей  от f, могут быть использованы для оценки размера зерен образцов различных металлов [147].

Следует отметить, что некоторые биологические ткани можно рассматривать как твердый тела, к которым применимы получен­ные выше результаты. Известна по крайней мере одна работа [16], в которой исследуются свойства губчатой кости черепа человека и показано, что рассмотренная теория рассеяния обеспечивает прием­лемое количественное описание этих свойств. В частности, прове­денные измерения показали, что в частотном диапазоне от 0,3 до 1,3 МГц затухание ультразвука в таких костях пропорционально f4. При дальнейшем повышении частоты наблюдается постепенное на­сыщение затухания, причем в диапазоне от 1,3 до 1,8 МГц оно про­порционально f2.

4.3.5. ЗАВИСИМОСТЬ ЗАТУХАНИЯ ОТ ТЕМПЕРАТУРЫ

В средах небиологического происхождения характер зависимости затухания ультразвука от температуры может изменяться в очень широких пределах. Конкретный вид такой зависимости определяет­ся частотой ультразвука, а также теми механизмами, которые от­ветственны за затухание. Можно предположить, что в случае биологических тканей картина еще более усложнится. Этого следу­ет ожидать на том основании, что при анализе затухания необходи­мо учитывать множество различных механизмов, относительные вклады которых также могут зависеть от температуры и частоты.

Повышение температуры приводит к уменьшению времени ре­лаксации  согласно выражению

где T—абсолютная температура среды, W—энергия активации данного процесса, R — универсальная газовая постоянная и то — не­кая константа. Уравнение (4.38) представляет собой модификацию хорошо известного уравнения Аррениуса для константы скорости в химической реакции первого порядка [152]. Следует отметить, что тепловым процессам свойственно только одно значение W, однако величина энергии, необходимой для активации структурных превра­щений, зависит от локальных конфигураций молекул и поэтому по­стоянной величиной не является.

Вводя величины , уравнение (4.38) можно преобразовать к виду

Строя график зависимости  от обратной величины абсолютной температуры (так называемый график Аррениуса), можно по полу­ченным экспериментальным данным определить энергию актива­ции в случае одиночного процесса релаксации. Для этого доста­точно измерить угловой коэффициент наклона  построен­ной прямой линии.

Анализ частотного смещения кривой , представленной на рис. 4.1, а, показывает, что температурный коэффициент поглоще­ния должен быть отрицательным на частотах ниже значения fr и положительным на частотах, превышающих /R. .Кроме того, на­блюдается изменение  в зависимости от этого смещения. В характере температурной зависимости поглощения наблюдаются некоторые из наиболее интересных различий между тепловой и структурной релаксациями. В случае неассоциированных жидко­стей, для которых свойственны процессы сравнительно низкочастотной химической релаксации наблюдаются следующие тенден­ции: величина положительна, отношение  велико (от 101 до 103) и отсутствует какая-либо корреляция между температурны­ми зависимостями величин  и . В противоположность этому в ассоциированных жидкостях, для которых характерными являются процессы сравнительно высокочастотной структурной и сдвиговой релаксации, коэффициент  отрицателен, а отношение  ма­ло (от 1 до 3) и не зависит от температуры (обе величины  и  в этом случае отрицательны). В случае ассоциированных жидкостей между параметрами  и  имеется корреляция. Она обусловлена тем, что воздействие как сдвиговых напряжений, так и напряжений сжатия приводит к изменению положения молекул жидкости в решетке. В обоих случаях нарушаются одни и те же связи, поэтому соответствующие значения энергии активации тесно взаимосвязаны. В некоторых жидкостях релаксационные процессы обоих рассмотренных типов действуют совместно, причем их отно­сительный вклад зависит от температуры в пределах заданного ча­стотного диапазона и интервала температур. В тех жидкостях, где сдвиговая вязкость играет основную роль (т. е. применима формула Стокса) или преобладает какой-либо процесс высокочастотной структурной релаксации (т. е. а пропорционален f2, как и в воде), зависимость коэффициента поглощения а от температуры представ­ляет собой спадающую функцию, вид которой аналогичен темпера­турной зависимости коэффициента сдвиговой вязкости, а именно , где В — константа и Е — энергия активации в слу­чае стационарного потока.

Дисперсионная кривая скорости звука (рис. 4.1,6) также смеща­ется по шкале частот при изменении температуры. В сочетании с уменьшением значений  и  такое смещение приводит к тому, что температурный коэффициент скорости  имеет отрица­тельные значения почти для всех жидкостей. Величина производной  по температуре в 2—4 раза превышает значения этой производ­ной для плотности, тогда как соответствующий множитель для ве­личины  изменяется в интервале от 2 до 8. Своеобразное исключение представляют чистая вода, тяжелая вода и водные рас­творы. В этих средах скорость звука вначале возрастает до макси­мального значения при повышении температуры (в чистой воде максимум скорости достигается при 74 °С) и затем уменьшается (см. рис. 5.2). Растворение в воде каких-либо веществ приводит к изменению максимального значения скорости звука и к его смеще­нию в сторону меньших температур. При малых концентрациях растворенных веществ температурная кривая скорости звука пред­ставляет собой параболу. Поэтому величина  характеризуется постоянной скоростью изменения и может быть экстраполирована к нулевому значению с целью нахождения температуры, при кото­рой скорость звука максимальна. Такой экстраполяцией можно пользоваться в тех случаях, когда точка максимума лежит вне диа­пазона измерений. Наличие максимума скорости звука можно объ­яснить, если воспользоваться моделью двух состояний молекул в водных средах. В рамках этой модели предполагается, что среда состоит из структуры с рыхлой упаковкой (типа льда), находящейся в равновесии с другой структурой, имеющей более плотную упаков­ку. С ростом температуры результирующая сжимаемость такой среды (величина, обратная модулю всестороннего сжатия) возрас­тала бы как и в других жидкостях, если бы не тот факт, что с само­го начала происходит смещение равновесия в сторону структуры с плотной упаковкой, сжимаемость которой меньше сжимаемости структуры типа льда. Действие двух этих конкурирующих процес­сов приводит к появлению минимума сжимаемости среды при опре­деленной температуре, т. е. к образованию максимума скорости звука.

Если имеет место некоторое распределение времен релаксации, то в рамках рассмотренной выше модели повышение температуры будет вызывать смещение всей кривой  в сторону более высоких частот. В тех областях, где наклон этой кривой становится положи­тельным, температурный коэффициент поглощения должен иметь небольшие отрицательные значения. С другой стороны, уменьше­ние  с ростом частоты приводит к положительному температур­ному коэффициенту. Подобное рассмотрение является, конечно, предельно упрощенным, однако в дальнейшем будет показано, что оно обеспечивает по крайней мере качественную интерпретацию не­которых экспериментальных данных.

Смещение частоты релаксации fR при изменении температуры часто с успехом используется в исследованиях вязкоупругих свойств материалов для получения данных в очень широком диапазоне ча­стот, значительно превышающем диапазон реальных измерений. Для этой цели применяется метод приведенных переменных [62], основанный на возможности наложения ряда изотермических кри­вых, полученных для действительной и мнимой части комплексного модуля упругости, путем их смещения вдоль логарифмической оси частот. Было установлено, что такой метод наложения кривых при­меним даже в том случае, когда существует некоторое распределе­ние времен релаксации, хотя при этом требуется, чтобы все времена релаксации имели приблизительно одинаковую темпера­турную зависимость. Если бы последнее условие выполнялось в случае биологических тканей и если бы можно было пренебречь мо­дулем сдвига (или считать, что времена сдвиговой и объемной ре­лаксации характеризуются одинаковой температурной зависимо­стью), то рассмотренный метод в принципе можно было бы приме­нить для получения данных о скорости и затухании звука в биоло­гических тканях в широком диапазоне частот, превышающем диапазон измерений. Во всяком случае, попытки использования ме­тода наложений позволяют оценить справедливость таких условий (см. разд. 4.5.2.5). Следует также отметить, что существенным пре­пятствием на пути практической реализации метода приведенных переменных является ограниченность диапазона температур, в пре­делах которого биологические ткани можно подвергать ультразву­ковому воздействию без риска их необратимых изменений.

Упомянутые выше температурные зависимости будут, еще более сложными, если неоднородности биологических тканей дают замет­ный вклад в затухание звука. Мы уже отмечали, что если преобла­дающим механизмом потерь является относительное движение взвешенных структурных частиц, то коэффициент затухания будет сильно зависеть от вязкости самой жидкости. О'Доннелл и др. [169], основываясь на разложении в ряд выражения типа (4.30), предположили, что коэффициент  должен изменяться пропорцио­нально изменению температуры, которое в свою очередь выражает­ся как корень квадратный из изменения вязкости.

Нам не известны какие-либо работы, специально посвященные исследованию температурной зависимости компоненты затухания , обусловленной рассеянием продольной волны. Обычно предпо­лагается, что в большинстве тканей  представляет лишь малую часть а (см. разд. 4.5.2.2). Исключением могут быть такие биоло­гические ткани, в которых преобладающую роль играют неодно­родности типа границ между участками жировой и нежировой ткани. По-видимому, к таким неоднородным тканям можно отне­сти молочную железу и костные структуры. Если пренебречь вариа­циями плотности, то  становится пропорциональным квадрату флуктуаций сжимаемости (см. гл. 6), причем сжимаемость будет обратно пропорциональна квадрату скорости звука. Результаты из­мерений зависимости скорости звука от температуры в различных тканях (см. гл. 5) показывают, что температурный коэффициент  не должен иметь отрицательных значений в пределах темпе­ратурного интервала, представляющего интерес для практики. Бо­лее того, для ряда тканей этот коэффициент должен принимать большие положительные значения.

4.3.6. ВЛИЯНИЕ ВНЕШНЕГО ДАВЛЕНИЯ

Коэффициент поглощения и скорость звука зависят не только от температуры, но также и от давления окружающей среды. Хотя внешние давления, отличные от атмосферного, не принято исполь­зовать для исследования акустических свойств биологических тка­ней [53], такой подход применялся в случае жидкостей с целью выявления различий между возможными процессами релаксации. С учетом того, что температуру биологических тканей можно менять лишь в сравнительно малом интервале, представляется вполне целе­сообразным попытаться использовать различные внешние давления для получения подобных данных о тканях. Однако мы не распола­гаем сведениями, что кто-либо предпринимал подобные попытки.

Результаты экспериментов на жидкостях показали, что при по­вышении внешнего давления частота релаксации /r возрастает в случае колебательной релаксации, уменьшается в случае структур­ной релаксации и остается неизменной, если действующим механиз­мом является поворотная изомерия. В тех случаях, когда частота релаксации /r зависит от давления, ее относительное изменение со­ставляет обычно от 20 до 50% от значения при нормальном атмос­ферном давлении при изменении давления на одну атмосферу. Следует отметить, что коэффициент поглощения обычно уменьша­ется, а скорость звука растет при повышении давления. Это затруд­няет выявление различий между действующими релаксационными моделями, если только не наблюдается смещение области релакса­ции по частоте. За исключением воды, вязкость жидкостей обычно возрастает при повышении внешнего давления.

Отметим, что метод приведенных переменных, рассмотренный ранее применительно к вариациям температуры, может быть также использован и в случае изменения давления [180].

4.3.7. ВЗАИМОСВЯЗЬ ЯВЛЕНИЙ ПОГЛОЩЕНИЯ, ДИСПЕРСИИ, ЗАТУХАНИЯ И РАССЕЯНИЯ ЗВУКА

Исторически исследования механизмов распространения акусти­ческих волн развивались таким образом, что вопросы поглощения и рассеяния волн рассматривались, как правило, раздельно. Такое разграничение между физическими явлениями, возникающими в среде при прохождении волны, представляется в определенной сте­пени искусственным и требует пересмотра. Как отмечали О'Дон­нелл и др. [167, 168], в теории, рассматривающей механизмы аку­стических потерь, существует еще много неясных моментов. Осо­бенно это касается дисперсии скорости звука. Отсутствует четкое разграничение между различными механизмами потерь. В частнос­ти, локальное поглощение акустической энергии можно трактовать как некий предельный случай явления рассеяния. Более того, суще­ствует феноменологическая теория, в рамках которой дисперсия скорости звука возникает в среде только при наличии частотно-зависимого затухания, которое может быть обусловлено действием любого из ранее рассмотренных механизмов потерь. При этом вол­новое число определяется комплексной скоростью, т. е. , где — фазовая скорость. При отсутствии поглощения рассеяние может приводить к дисперсии скорости звука. Так, например, Бергман [17] определял дисперсию скорости распро­страняющейся волны, задавая лишь переменный показатель пре­ломления среды

где с— фазовая скорость, nr — показатель преломления и Nr — па­раметр, определяющий элементарные источники рассеянных волн (см. правую часть уравнения (6.5)). Если в среде отсутствуют гра­диенты показателя преломления, то параметр Nr стремится к нулю и скорость распространения волны становится равной c0/nr. Однако в общем случае чем ниже частота, тем значительнее уменьшение скорости распространения из-за рассеяния. Используя феноменоло­гические соотношения

где  представляет собой некоторую выбранную опорную частоту, a  — фазовая скорость на этой частоте, О'Доннелл и др. [167, 168] показали, что в целом ряде сред зависимость скорости звука от ча­стоты может быть однозначно выражена через измеренную частот­ную зависимость коэффициента затухания. Эти авторы пришли к выводу, что неправомерно использовать сопоставление затухания и дисперсии скорости как единственное доказательство того, что за­тухание обусловлено каким-либо определенным механизмом по­терь. Уравнения (4.41) и (4.42) представляют собой приближенные соотношения, полученные из точных формул в предположении, что затухание и дисперсия достаточно малы и изменяются незначитель­но в пределах рассматриваемого частотного диапазона. Такое допу­щение, по-видимому, справедливо для многих биологических сред в диапазоне частот, характерном для медицинских приложений. В точном виде указанные уравнения по своей форме аналогичны дис­персионным соотношениям, выведенным в теории электромагнит­ных волн. Эти соотношения показывают, что действительная часть относительной диэлектрической проницаемости зависит от вариа­ции ее мнимой части во всем диапазоне частот и наоборот [42]. Из уравнения (4.42) следует, что если затухание пропорционально квадрату частоты, то приращение скорости звука  будет линейно зависеть от частоты, как и в средах, характеризующихся только классическими вязкими потерями. Если же зависимость за­тухания от частоты линейна, то приращение  должно изменяться в зависимости от частоты по логарифмическому закону. Как пока­зывают экспериментальные исследования, приблизительно лога­рифмическая зависимость наблюдается в биологических средах и мягких тканях.

Еще один аспект нечеткого разграничения между явлениями рас­сеяния и поглощения касается механизмов потерь, рассмотренных ранее в разделе о поглощении в неоднородных средах. Потери, вы­званные как вязким относительным движением, так и тепловым за­туханием, можно рассматривать на основе явлений рассеяния. Морз и Ингард [154] при оценке сечений поглощения и рассеяния в случае нежесткой сферы рассмотрели эти эффекты, исходя из ана­лиза распространения рассеянных тепловой и сдвиговой волн, кото­рые быстро затухают в пограничном слое, непосредственно при­мыкающем к поверхности сферы. Предполагалось, что амплитуды этих волн сравнительно велики и что на поверхности рассеивающей сферы выполняются граничные условия для температуры и танген­циальной компоненты скорости. При этом форма продольной рас­сеянной волны мало отличается от формы, рассчитанной в пренебрежении вязкими и тепловыми потерями, однако сечение по­глощения такой волны существенно зависит от этих потерь. Было показано, что вязкие потери в случае сдвиговой волны происходят на неоднородностях плотности среды, тогда как тепловое затухание обусловлено флуктуациями сжимаемости. Максимумы на кривых поглощения  соответствовали частотам, при которых длины сдвиговых и тепловых волн приблизительно равнялись радиусу сфе­рического рассеивателя.

4.3.8. НЕЛИНЕЙНЫЕ ЭФФЕКТЫ

До сих пор анализ механизмов потерь проводился в предположе­нии, что реакция исследуемой среды на механические напряжения, вызванные акустической волной, линейна. В действительности та­кое предположение справедливо только в тех случаях, когда ампли­туда волны очень мала. В данном разделе мы рассмотрим условия, при которых распространение акустических волн в жидкостях и мягких биологических тканях должно быть заметно нелинейным. Будет рассмотрено также влияние нелинейного распространения волн на реальные значения затухания в среде.

Некоторые аспекты нелинейного распространения акустических волн рассмотрены в упоминавшихся ранее работах Фрая и Данна [75], а также Данна и др. [53]. Теоретические основы были кратко изложены в гл. 1 данной книги применительно к средам без затуха­ния. К сожалению, одна из наиболее исчерпывающих работ по дан­ной тематике, а именно работа Бейера [18], практически недоступ­на. Однако и более ранние работы [19, 20] не утратили своей цен­ности и до сих пор представляют большой интерес. Совсем недавно были опубликованы статьи целого ряда авторов, исследовавших не­линейные эффекты при условиях, характерных для медицинских применений ультразвука [33, 85, 127, 128, 158] (см. также разд. 2.7 настоящей книги).

В разд. 1.8 было показано, что в общем случае нелинейного рас­пространения решение волнового уравнения можно получить на основе его разложения в ряд по малым параметрам, характеризую­щим свойства среды. Учет только двух первых членов разложения в ряд Тейлора приводит к линейной теории или теории первого по­рядка. Нелинейная теория или теория второго порядка базируется на учете квадратичного члена разложения. При этом без учета по­терь взаимосвязь между акустическим давлением и флуктуациями плотности среды описывается уравнением (1.195)

где обозначения те же, что и в гл. 1.

Из квадратичной зависимости акустического давления от плот­ности среды непосредственно следует, что волна будет распростра­няться с фазовой скоростью, зависящей от локальных значений ко­лебательной скорости или давления

где  _ колебательная скорость частиц, с0 — скорость звука в ли­нейном приближении,  и отношение В/А называется нели­нейным параметром среды. Это означает, что области сжатия, или гребни, волны распространяются с несколько большей, а области разряжения, или впадины, — с несколько меньшей скоростью по сравнению со скоростью с0, предсказываемой линейной теорией. В результате по мере распространения накапливается искажение про­филя волны, который становится постепенно все круче, и волна первоначально синусоидальной формы преобразуется в пилооб­разную волну, если только затухание не нарушает этой картины (рис. 4.3, а—в). Соответствующее изменение формы волны, которая первоначально имела вид , описывается следую­щим решением волнового уравнения второго порядка, полученным Фубини (см. [20]):

Это выражение можно разложить в ряд Фурье

где —константа, зависящая от нелинейных свойств среды. Хотя данное решение справедливо только для значений х < , из уравне­ния (4.46) непосредственно следует, что по мере распространения волны происходит уменьшение амплитуды основной гармоники, энергия которой передается в высшие гармоники.

Расстояние от излучателя до точки х = I называется расстояни­ем до разрыва и определяется как

Это расстояние, на котором в отсутствие затухания производная  становится отрицательно бесконечной, т. е. в волне появляет­ся разрыв, представляющий собой ударный фронт. При х =  волна приобретает все более пилообразную форму и ударный фронт на­растает. Хотя представленный анализ справедлив при отсутствии в среде диссипативных потерь, он позволяет получить ряд основных закономерностей нелинейного распространения.

Во-первых, чем больше нелинейный параметр В/А, тем раньше происходит формирование ударного фронта и тем больше искажа­ется профиль волны на заданном расстоянии от излучателя. Отме­тим, что в линейном приближении параметр В/А обращается в нуль. Экспериментальные методы определения нелинейного пара­метра В/А основаны либо на измерении зависимости скорости зву­ка от температуры и давления [128, 140], либо на регистрации спектрального состава волны [128]. Значения В/А для газов лежат в интервале от 0 до 1, для жидкостей и твердых тел этот параметр может изменяться от 2 до 13. Нелинейный параметр слабо растет при повышении температуры или давления. В табл. 4.1 представле­ны значения В/А для ряда веществ, в том числе и для некоторых биологических тканей.

Таблица 4.1 Значение нелинейного параметра В/Л ряда жидкостей и биологических тканей при атмосферном давлении и температуре 20 ° С

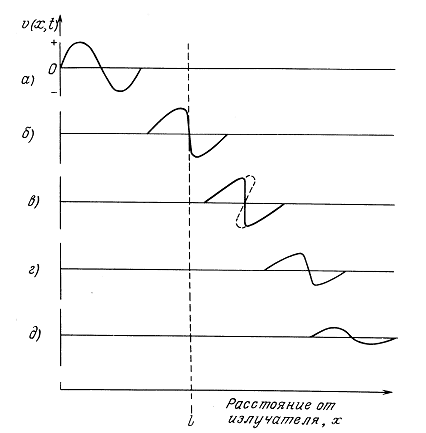

Рис. 4.3. Эволюция синусоидальной волны по мере распространения в нелинейной среде с малым затуханием и дисперсией. Волна возбуждается в точке х = 0 в момент времени t = 0. а — Генерация исходной синусоидальной волны на излучателе; б — образование ударного фронта в результате накопления нелинейных искажений; в — нарастание ударного фронта (образование пилообразной волны); r — обеднение спектра волны высокочастотными гармониками (область стабилизации); д — затуха­ние и возврат к синусоидальной форме волны на больших расстояниях от излучателя

1) В качестве растворенных веществ использовались декстроза, сахароза, декстран, бычий сывороточный альбумин и гемоглобин. Указанные значения относятся к величине (B/Apacтвор — B/Aвода) деленной на концентрацию раствора в г/100 см3. Наблюдалась приблизительно линейная зависимость от концентрации.

Предварительные исследования, выполнен­ные Лоу и др. [127, 128], показывают, что нелинейный параметр линейно зависит от концентрации макромолекул и не зависит от молекулярного веса. Эти результаты позволяют предположить, что межмолекулярные и внутримолекулярные взаимодействия в раство­ренных веществах практически не влияют на величину В/А. Наибо­лее вероятным источником нелинейности следует считать взаимодействия между молекулами растворенного вещества и рас­творителя. Из данных, приведенных для цельной и гомогенизированной печени, видно также, что на значение В/А оказывает влияние макроструктура ткани.

Во-вторых, нелинейные эффекты развиваются скорее на высоких частотах по сравнению с низкими. Это обусловлено накапливаю­щимся характером этих эффектов по мере распространения волны, и при фиксированном расстоянии нелинейные эффекты будут про­являться тем сильнее, чем большее число длин волн укладывается в пределах данного расстояния.

В-третьих, чем больше начальная амплитуда волны, тем короче расстояние до разрыва. И наоборот, если V0 стремится к нулю, то стремится к бесконечности, что соответствует переходу к линей­ной теории.

И наконец, чем меньше скорость звука в среде, тем короче ста­новится расстояние до разрыва  и тем большее искажение профиля волны наблюдается на фиксированном расстоянии от излучателя. Бейер [18], а также Мадгоски и др. [140] показали, что в однород­ных средах небиологического происхождения параметр В/А в пер­вом приближении линейно зависит от обратной величины скорости звука. В общем случае наблюдаемое нелинейное искажение может изменяться в различных средах в более широких пределах, чем это следовало бы исключительно из различий в значении нелинейного параметра В/А. Следует отметить, что, по данным Лоу и др. [127] величина В/А растет с ростом скорости звука в воде (в интервале температур 0—60 °С) и в водных растворах биологических макро­молекул. В тех биологических средах, которые были исследованы до настоящего времени, скорость звука не слишком заметно влияла на наблюдаемые нелинейные искажения акустических волн.

Разумная оценка наиболее вероятной пиковой интенсивности акустических импульсов на выходе диагностической эхо-импульс­ной аппаратуры медицинского назначеия составляет примерно 20 Вт/см2. В водоподобных средах это соответствует начальной ам­плитуде колебательной скорости Ко, приблизительно равной 0,5 м/с, или амплитуде звукового давления около 8 атм. В табл. 4.2 для ряда сред приведены расчетные значения расстояния до разрыва , соответствующие указанной величине амплитуды ко­лебательной скорости. По этим значениям можно судить, насколь­ко быстро могут накапливаться нелинейные искажения при отсутствии затухания звука.

Таблица 4.2 Значения параметров, связанных с нелинейным распространением ультразвука в ряде сред, при интенсивности на излу­чателе, соответствующей пиковой интенсивности стандартной диагностической аппаратуры

Множитель	106	1	103	106	102	104	1	102	104	1	1
Среда:
Вода	1	5	1.5	1,5	2x10-4	20	0,5	20	9,9	2,0	4300
	5	5	1,5	1,5	5x10-3	20	0,5	4	9,4	2,0	870
	10	5	1.5	1,5	2x10-2	20	0,5	2	8,8	1,9	400
Кровь	1	6,3	1,57	1,63	0,02	20	0,5	19	2,9	1,5	27
	5	6,3	1,57	1,63	0,14	20	0,5	4	1,5	1,4	15
	10	6,3	1,57	1,63	0,35	20	0,5	2	0,9	1,3	9
Печень	1	9,0	1,6	1,67	0,12	20	0,5	15	0,01	1,1	1
	5	9,0	1,6	1,67	0,58	20	0,5	3	0,01	1,1	1
	10	9,0	1,6	1,67	1,2	20	0,5	1,5	0,01	1,1	1
Этиловый спирт	1	10,5	1,12	0,88	5x10-4	20	0,7	4,5	9,9	2,0	7700
	5	10,5	1,12	0,88	1x10- 2	20	0,7	2,3	9,3	2,0	750
	10	10,5	1,12	0,88	5x10- 2	20	0,7	0,5	9,3	2,0	693

Как видно из рис. 4.3, г и д, наличие в среде зависящего от ча­стоты затухания приводит к постепенному уменьшению амплитуды волны и обеднению ее гармониками, причем гармоники высших по­рядков исчезают первыми. В результате на некотором расстоянии от излучателя в волне останется лишь составляющая основной ча­стоты и дальнейшее распространение волны подчиняется линейной теории. Для каждой гармонической составляющей существует опре­деленный интервал расстояний (называемый областью стабилиза­ции), в пределах которого скорость передачи энергии в данную гармонику приблизительно равна скорости уменьшения ее энергии за счет затухания. Именно в этой области каждая гармоника дости­гает максимума и затем начинает спадать по амплитуде. Некото­рые авторы пытались применить различные приближенные методы с целью введения затухания в выражения, описывающие зависи­мость амплитуд основной гармоники и гармонических составляю­щих высших порядков от расстояния [18, 20]. Анализ проводился только для непрерывных волн. В этом плане следует отметить ра­боту Фрая и Данна [75], которые учитывали только передачу энер­гии из основной частоты во вторую гармонику и пренебрегали всеми остальными процессами обмена энергией между различными гармониками. Строго говоря, их анализ применим только для об­ласти , однако полученное ими выражение для интенсивности основной гармоники действительно дает интенсивность 0 при х = 0, а при  стре­мится к величине .

Из этого выражения можно оценить отношение  (интенсив­ности основной гармоники в приближении линейной теории) к , а именно

В табл. 4.2 приведены некоторые расчетные величины, полученные в соответствии с выражениями (4.48) и (4.49). Последний столбец таблицы характеризует относительное увеличение (в процентах) среднего значения коэффициента затухания звука за счет нелиней­ных эффектов при прохождении волны от излучателя до точки 21 в предположении, что наблюдается только основная частота. Эти значения рассчитаны по формуле

где  — коэффициент затухания при нелинейном распростране­нии. Представленные данные показывают, что при определенных условиях наличие нелинейных эффектов может привести к сущест­венным погрешностям при измерениях затухания и поглощения [21, 85].

Очевидно, что погрешности измерения затухания звука, связан­ные с нелинейным характером распространения волны, зависят от множества параметров, включая не только уже рассмотренные ра­нее величины , но также и расстояние от излуча­теля до той области, где проводятся измерения. В общем случае можно утверждать, что неэкспоненциальный характер затухания волн конечной амплитуды приводит к пространственному измене­нию коэффициента затухания. В частности, на расстояниях, очень близких и очень далеких от излучателя, он приблизительно равен коэффициенту затухания для волн бесконечно малой амплитуды, а в области стабилизации волны его значение достигает максимума. Ситуация осложняется еще тем, что на практике для подобных из­мерений применяются самые разнообразные методы (см. разд. 4.4). Используются как непрерывный, так и импульсный режимы излуче­ния, при этом регистрируется либо пиковая амплитуда сигнала, ли­бо спектральное распределение энергии. Одни приемники акустических волн могут регистрировать энергию сигнала и поэтому вос­принимать все гармонические составляющие спектра непрерывного излучения источника. Другие могут обладать резонансными свойст­вами и быть чувствительными только к гармоникам нечетных по­рядков. Кроме того, одни приемники могут регистрировать сиг­налы в широкой, хотя и ограниченной, полосе частот, другие же являются узкополосными и воспринимают только сигнал основной частоты. В каждом конкретном случае методы теоретического ана­лиза будут различными. Некоторые из них уже рассматривались [20], однако следует подчеркнуть, что наиболее общими и перспек­тивными представляются компьютерные методы численного анали­за [95]. Напомним, что пример нелинейного распространения акустических волн уже был рассмотрен в разд. 2.7.

4.3.9. ВЛИЯНИЕ КАВИТАЦИИ

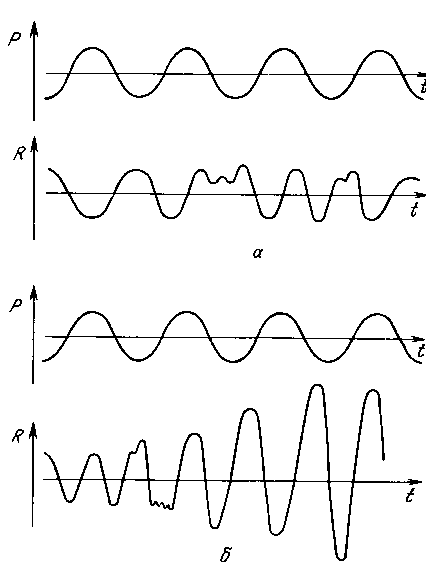

Под действием звуковой волны находящиеся в среде газовые пу­зырьки субмикроскопических размеров начинают расти. Механизм их роста связан с процессом, известным под названием выпрямлен­ной диффузии. Суть его состоит в следующем. В фазе разрежения при пониженном давлении газ диффундирует из раствора внутрь пу­зырька. В фазе повышенного давления диффузия газа происходит из пузырька в раствор. Однако в фазе разрежения площадь поверх­ности пузырька больше, поэтому в этой фазе внутрь пузырька по­ступает большее количество газа, чем выходит из него в течение полупериода сжатия. Поэтому на протяжении некоторого числа пе­риодов колебаний размеры пузырьков будут возрастать. В конеч­ном счете пузырьки достигнут резонансных размеров, соответст­вующих данной частоте ультразвука. Эти размеры определяются формулой (4.31) из разд. 4.3.3; например, резонансный диаметр пу­зырьков составляет примерно 6 мкм на частоте 1 МГц. При резо­нансе амплитуда колебаний пузырьков может на несколько порядков превысить амплитуду смещения в падающей волне. Рас­смотренный процесс называется «стабильной» кавитацией и приво­дит к дегазации жидкости, содержащей растворенный газ. Стабильная кавитация существенно отличается от кавитации друго­го типа, известной как нестационарная или коллапсирующая кави­тация. Такой процесс возникает в среде только при очень высоких интенсивностях ультразвука (пороговое значение интенсивности на частоте 1 МГц составляет примерно 300 Вт/см2). Возникновение ка­витации приводит к изменению физических свойств среды и она мо­жет быть причиной неправильного измерения затухания и скорости звука. Поэтому при проведении подобных измерений необходимо выбрать такую методику и такой режим ультразвукового воздейст­вия, которые гарантировали бы отсутствие кавитации. Следует от­метить, что пороги возникновения кавитации зависят от ампли­туды колебательного давления в звуковой волне, частоты, темпера­туры, внешнего давления, длительности ультразвукового импульса, вязкости среды, а также от концентрации растворенного газа. Бо­лее полное и детальное рассмотрение кавитационных явлений про­водится в гл. 12.

4.4. ИЗМЕРЕНИЕ КОЭФФИЦИЕНТОВ ЗАТУХАНИЯ И ПОГЛОЩЕНИЯ В БИОЛОГИЧЕСКИХ ТКАНЯХ

4.4.1. Методы измерений

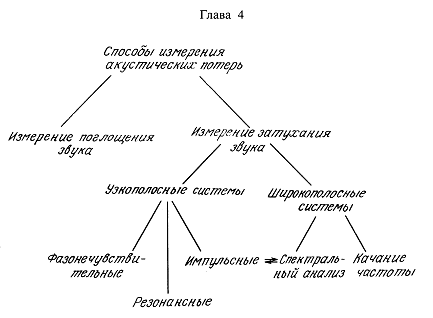

В рамках данной книги не представляется возможным провести всесторонний анализ огромного числа существующих методов из­мерения затухания ультразвука в различных средах. Однако следует отметить, что из всего этого разнообразия лишь сравнительно не­большое число методов пригодно для измерения затухания в биоло­гических тканях на частотах, характерных для медицинских при­ложений. Методам измерений в твердых телах, жидкостях и газах посвящены обзорные работы ряда авторов, в том числе Бейера и Летчера [20], Губермана [82], Матесона [145], а также Мак-Скимина [139]. Данн и др. [53] приводят в своей работе обширную библио­графию статей, знакомящих читателя с классификацией и описани­ем методов измерения затухания продольных и сдвиговых акусти­ческих волн, а также скорости звука на различных частотах. Весьма полезной представляется статья Госса и др. [89], авторы которой на основе собственных экспериментов проводят сравнительный ана­лиз различных методов измерений.

Приблизительно с 1973 г. наметился ряд новых подходов к изме­рению затухания. В первую очередь среди них следует отметить ме­тоды, обеспечивающие возможность измерений затухания как непрерывной функции частоты, методы регистрации простран­ственных изменений коэффициента затухания, а также методы, предназначенные для измерений in vivo. Указанные возможности представляют большой интерес для медицинских приложений ульт­развука, поэтому в дальнейшем мы еще остановимся на этих нетра­диционных методах.

Проведение тщательного анализа погрешностей каждого из су­ществующих методов измерений не представляется возможным. Связано это прежде всего с тем, что, к сожалению, авторы многих публикаций, видимо, не проводили необходимой работы по опреде­лению и анализу ошибок измерения. Некоторые характерные при­чины возникновения погрешностей при измерениях затухания ультразвука рассматриваются в разд. 4.4.2. Их необходимо учиты­вать при обсуждении сравнительных достоинств различных мето­дов измерений. Следует также отметить, что многие из устройств, предназначенных для измерения затухания звука, можно использо­вать и для измерений скорости звука. Поэтому мы вновь вернемся к подобным устройствам в гл. 5.

4.4.1.1. Поглощение звука в биологических тканях

На рис. 4.4 представлена схематическая классификация различ­ных методов измерения ультразвуковых потерь. В рамках данной классификации прежде всего следует провести различие между ме­тодами, обеспечивающими измерение коэффициента затухания, и методами, позволяющими непосредственно измерить коэффициент поглощения.

Рис. 4.4. Классификация способов измерения акустических потерь (пояснения в текс­те). Данная классификация носит отчасти искусственный характер, поскольку многие методы взаимосвязаны друг с другом.

Естественно, что такое разделение имеет смысл в слу­чае неоднородных сред, поскольку для однородных материалов ре­зультаты точного измерения затухания дают, по сути дела, численные значения коэффициента поглощения. Очень мало работ посвящено непосредственным измерениям коэффициента поглоще­ния аа в биологических тканях (в противоположность косвенным оценкам поглощения по результатам измерений затухания и рассея­ния звука). Следует также отметить, что во многих ранних работах не проводится четкое различие между понятиями поглощения и за­тухания. К счастью, в настоящее время это положение меняется, однако иногда еще требуется осторожно подходить к опубликован­ным данным во избежание недоразумений.

Метод нестационарного нагрева, разработанный Фраем и Фраем [76, 77], Фраем и Данном [75], Данном и др. [53], а также Госсом и др. [89] и основанный на регистрации скорости повышения темпе­ратуры в локальной области (с помощью термопарного датчика), является примером тех методов, в которых измеряется именно та часть ультразвуковой энергии, которая поглощается средой и необ­ратимо переходит в тепло. Суть его состоит в следующем. Датчик в виде термопарного спая, размеры которого малы по сравнению с длиной волны, вводят в исследуемый образец, после чего образец подвергают воздействию коротких импульсов плоских ультразвуко­вых волн заданной частоты. На протяжении нескольких десятых долей секунды от начала воздействия наблюдается быстрое повы­шение температуры датчика, обусловленное поглощением энергии за счет вязкого относительного движения среды и проволочек, об­разующих термопару. Этот участок температурной кривой стано­вится более выраженным на низких частотах или при малом поглощении в среде, что ограничивает применимость данного мето­да в низкочастотной области (наименьшая частота составляет при­мерно 300 кГц). Дальнейшее повышение температуры в течение примерно одной секунды носит сравнительно линейный характер и обусловлено локальным поглощением звука в образце. Коэффици­ент поглощения образца определяется по начальному наклону этого линейного участка температурной кривой, если известны такие па­раметры, как плотность среды, ее удельная теплоемкость при по­стоянном давлении, а также интенсивность акустического поля. Для оценки реального  применяется итерационный метод, согласно которому первая расчетная оценка этого коэффициента, полученная на основе измерения интенсивности падающего поля, используется в качестве коэффициента затухания для определения реального зна­чения интенсивности  в точке измерения при известном расстоянии от излучателя до термопарного датчика. Аналогичным образом проводятся последующие более точные оценки  и . При этом сходимость полученного ряда значений аа нарушается, если полное затухание в среде слишком велико. В результате возможности дан­ного метода становятся ограниченными и на высоких частотах. Этому способствуют также трудности создания широких плоских звуковых пучков и изготовления миниатюрных термопар. В част­ности, в биологических тканях с помощью термопарного метода можно проводить измерения на частотах, не превышающих 7 МГц. Результирующая погрешность измерения величины  состав­ляет по оценкам примерно 10—15%.

Помимо возможности прямого измерения коэффициента погло­щения данный метод обладает еще теми достоинствами, что изме­рения могут проводиться по месту (in situ), в тканях живого организма (in vivo), а также в структурах малого размера (так, на­пример, Данн [44] с помощью термопарного метода измерил коэф­фициент поглощения в спинном мозге мыши). Присутствие газовых пузырьков в образцах биологических тканей является серьезной проблемой при измерении затухания звука, однако такие пузырьки почти не влияют на результаты термоэлектрических измерений ко­эффициента поглощения [72].

Если величина  очень мала, то для получения заметного при­ращения температуры приходится использовать ультразвук высо­кой интенсивности. При этом необходимо позаботиться о том, чтобы исключить возможность возникновения нелинейных эффек­тов, искажающих результаты измерений (см. разд. 4.3.8). Следует отметить, что термопарные датчики обладают большой инерцион­ностью, поэтому с их помощью невозможно одновременно изме­рить скорость звука.

Дальнейшее развитие этого метода привело к созданию автома­тизированной системы измерений [40] и позволило провести более полный анализ возникающих погрешностей [86].

Недавно Паркер [175], основываясь на применении термопар, предложил новый метод, являющийся альтернативой методу неста­ционарного нагрева. Он назвал его методом затухания теплового импульса. Вместо ультразвукового импульса большой длительнос­ти, Паркер использовал короткий импульс ультразвука длитель­ностью менее 0,1 с. Как и в предыдущем случае, вязкий нагрев в окрестности термопарного спая и нагревание за счет истинного по­глощения в ткани происходят одновременно. После прекращения действия ультразвукового импульса тепло будет отводиться из об­ласти нагрева за счет теплопроводности среды. При этом на на­чальном участке температурной кривой, построенной по показани­ям термопарного датчика, наблюдается быстрый спад температу­ры. Он связан с тем, что вязкий нагрев происходит только в малом объеме, непосредственно окружающем термопару. Затем в течение приблизительно 2 с кривая остывания начинает соответствовать ре­альному уменьшению температуры в окружающей ткани. Аппрок­симируя этот участок кривой остывания на начальные моменты времени, Паркер определял полную поглощенную энергию и соот­ветственно коэффициент поглощения. Было показано, что получен­ные таким способом результаты очень хорошо согласуются с данными измерений, выполненных с помощью метода нестацио­нарного нагрева.

4.4.1.2. Затухание в биологических тканях

Анализ методов и реализующих их устройств для измерения за­тухания звука целесообразно проводить, разделяя их на узкополос­ные и широкополосные.

А. Узкополосные системы. Во многих случаях измерения зату­хания звука проводились с помощью устройств, которые можно классифицировать как узкополосные системы в том смысле, что из­лучаемый акустический сигнал содержит достаточно большое число периодов высокочастотных колебаний. При этом можно считать, что измерения выполняются практически на одной частоте. К это­му классу относятся самые различные устройства, принципы рабо­ты которых рассмотрены в уже упоминавшейся в начале данного раздела литературе. Вообще говоря, такие устройства не обеспечи­вают возможности измерений затухания как непрерывной функции частоты. Однако ниже будет показано, что в некоторых приложени­ях импульсных методов [22, 187] излучаемые акустические сигналы фактически обладали достаточно широким частотным спектром. Это приводило к тому, что частоты, на которых проводились изме­рения, не были точно заданными. Кроме того, не учитывались из­менения формы импульса вследствие дисперсии затухания [186] или эффекта компенсации фазы (см. разд. 4.4.2.3), что могло приводить к существенным погрешностям измерений.

Основной класс измерительных систем подобного типа образу­ют импульсные устройства, которые делятся на устройства с «фик­сированным расстоянием» и устройства с «переменным расстояни­ем» [53, 139]. Под «расстоянием» здесь понимается расстояние между излучателем и приемником, которое может совпадать, а мо­жет и отличаться от пути прохождения звуковой волны через иссле­дуемый образец. После излучения короткие импульсы ультразвука проходят через образец и регистрируются либо приемным преобра­зователем, ориентированным соосно с излучателем, либо самим из­лучающим преобразователем после отражения импульса от плоской границы раздела и его повторного прохождения через образец. Иногда последний метод называют эхо-импульсным, однако его не следует путать с эхо-импульсными методами измерения затухания in vivo, о которых пойдет речь в дальнейшем. К преимуществам импульсных методов следует отнести исключение возможности об­разования стоячих волн и нагрева образца за счет поглощения уль­тразвука.

В устройствах с переменным расстоянием [5, 73, 111, 178, 181] коэффициент а определяется по скорости изменения логарифма ам­плитуды принятого сигнала в зависимости от местоположения при­емника или отражателя. При этом полученные результаты не зависят от значений коэффициентов отражения или эффективности электромеханического преобразования. Такие устройства позволяют определять абсолютные значения а, но при их использовании тре­буется учитывать дифракционные потери. Эти потери приводят к погрешностям измерения, которые пропорционально растут при снижении частоты. Кроме того, требуется, чтобы образец имел сравнительно большой объем (0,5 л). Устройства с переменным расстоянием обычно используются для измерений затухания на ча­стотах выше 3 МГц, что позволяет проводить измерения с погреш­ностью не хуже ±5%. Если рабочий диапазон частот составляет 12—15 МГц, то измерения могут быть выполнены в образцах объ­емом всего в несколько миллилитров, при этом погрешности за счет дифракционных потерь незначительны [59]. В этом случае основные источники погрешностей связаны с калибровкой элек­тронного блока обработки сигналов, с измерением расстояний, а также с взаимной юстировкой излучателя и приемника. При надле­жащем контроле за температурой точность измерений в сравни­тельно однородных образцах может быть доведена до значений приблизительно ±0,5%. Устройства с переменным расстоянием обычно не используют для измерений в биологических тканях из-за трудностей изменения расстояния между излучателем и приемни­ком в нежидких средах. Как правило, эти устройства применяются для исследования биологических растворов и жидкостей на частотах вплоть до 200 МГц [83, 96, 126, 188].

В импульсных устройствах с фиксированным расстоянием прин­цип измерений основан на использовании либо метода замещения, предложенного Шваном и Карстенсеном [189], либо метода введе­ния образца, разработанного Эше [57] (см. также работу Кремкау и др. [118]). Эти устройства характеризуются малыми величинами дифракционных поправок и менее жесткими требованиями к юсти­ровке преобразователей. Однако они позволяют определять лишь относительные значения коэффициента затухания на основе сравне­ния с измерениями в эталонной жидкости, которой обычно являет­ся вода. В методе Швана и Карстенсена, с помощью которого они исследовали свойства крови в частотном диапазоне 0,3—20 МГц [31], излучающий и приемный преобразователи жестко связаны между собой и перемещаются в пространстве синхронно. При этом излучатель движется в эталонной жидкости, а приемник — в иссле­дуемой, обе жидкости разделяет акустически прозрачное окно. При такой схеме изменяются лишь расстояния, проходимые акустиче­скими импульсами в обеих средах. Это исключает влияние отраже­ний волны и других нежелательных эффектов на результаты измерений коэффициента затухания. Относительная погрешность измерений при использовании таких устройств не превышает ±2%. Определенные трудности возникают в тех случаях, когда исследу­ются не жидкости, а биологические ткани. Однако эти трудности можно преодолеть [177], если изготовить из биологической ткани «фарш», коэффициент затухания в котором, по-видимому, не слиш­ком отличается от коэффициента затухания исходной ткани. Допол­нительные трудности связаны с необходимостью использования образцов очень большого объема (1—4 л).

Более широкое распространение получил метод введения образ­ца, который оказался более пригодным для измерений затухания в биологических тканях. Он основан на вычислении логарифма от­ношения амплитуд двух принятых сигналов, один из которых реги­стрируется при введении образца ткани между излучателем и приемником, а второй — при наличии только эталонной среды. Ис­пользование дополнительной эталонной среды в качестве буфера между преобразователями и образцом исследуемой ткани (рис. 4.5) приводит к снижению погрешностей измерения, обусловленных ди­фракционными потерями. Это достигается за счет уменьшения от­носительного изменения полной длины акустического пути сигнала при введении образца ткани. Такой принцип применим также к из­мерительным системам других типов (обсуждаемым ниже), и мы будем основываться на этом принципе при общем анализе погреш­ностей измерений затухания звука. К недостаткам метода введения образца следует отнести влияние отражений от поверхностей образ­ца, которые вносят определенный вклад в величину измеренных по­терь. Большие трудности возникают также при изготовлении образцов биологических тканей со строго параллельными поверхно­стями. Погрешность измерений с помощью данного метода состав­ляет обычно ± 10% или даже большую величину. Отчасти ситуация может быть улучшена, и влияние потерь на отражение можно авто­матически исключить, если провести серию измерений на образцах одного и того же материала различной толщины. В этом случае коэффициент определяется по наклону кривой, характеризующей за­висимость затухания от толщины образца.

К классу узкополосных систем относятся также различные изме­рительные устройства, в которых используются непрерывные вол­ны и резонансные явления. Сюда входят интерферометрические и реверберационные устройства.

Ультразвуковые интерферометры делятся на интерферометры с переменной базой ([43, 126], см. также ссылки, указанные в нача­ле разд. 4.4.1) и интерферометры с перестраиваемой частотой [58, 89].

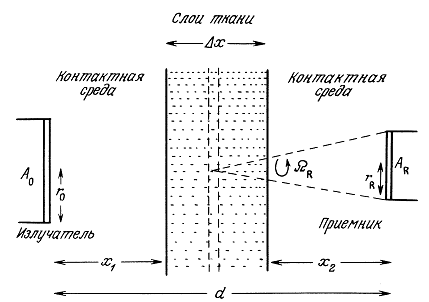

Рис. 4.5. Типичная схема экспериментальной установки для измерений затухания зву­ка по методу введения образца, который широко используется для исследования «твердых» биологических тканей. Подобные системы могут быть широкополосны­ми или узкополосными. Приемный элемент либо может быть фазочувствительным, либо может реагировать на мощность излучения. Иногда вместо приемника исполь­зуется широкоапертурный плоский рефлектор, отражающий падающую звуковую волну в обратном направлении к излучателю.

В обоих случаях обеспечивается резонансное расстояние между излучающим и приемным преобразователями или между излучаю­щим преобразователем и плоским отражателем. Искомая длина волны и соответственно фазовая скорость звука определяются по расстоянию или по разности частот между отдельными резонанс­ными пиками. Коэффициент затухания можно найти, измеряя зави­симость амплитуды резонансных пиков от расстояния или ширину этих пиков. В общем случае на результаты измерений существенно влияют дифракционные эффекты и переотражения на боковых стен­ках камеры интерферометра. Поэтому интерферометрические мето­ды не являются абсолютными и требуют калибровки по жидкости с известными акустическими свойствами. Тем не менее они обеспе­чивают возможность измерений в широкой полосе частот при ма­лых объемах исследуемой среды. Так, в интерферометре Эггерса требуемый для измерений объем исследуемой жидкости составлял всего 10 мл 1), а диапазон рабочих частот варьировался в пределах от 0,2 до 10 МГц.

1) Рабочий объем интерферометров Эггерса в ряде вариантов не превышал 1 мл. — Прим. ред.

Такой интерферометр использовался Госсом и Данном [83] для измерений затухания звука в суспензиях коллагена в диапазоне частот 0,5—3 МГц. Расчетная погрешность измерений составляла при этом ±10%.

Принцип действия реверберационных систем (см. ссылки, цити­руемые в начале разд. 4.4.1) основан на измерении скорости затуха­ния ультразвуковых колебаний в сравнительно большой и почти не имеющей потерь резонансной камере, содержащей исследуемую жидкость. В качестве такой камеры используется, например, пяти­литровая тонкостенная сфера из стекла, находящаяся в вакууме. Из­мерения проводятся после выключения источника звука, причем скорость затухания колебаний определяется главным образом коэф­фициентом затухания исследуемой жидкости. Хотя в этом случае дифракционные потери отсутствуют, необходимо вводить поправки на потери в стенках камеры. Эти поправки определяются по резуль­татам измерений затухания в какой-либо эталонной жидкости, аку­стический импеданс которой равен импедансу исследуемой жидко­сти. Таким образом, реверберационные методы также не дают аб­солютных значений. Рабочие частоты лежат в области ниже 1 МГц.

При использовании пьезоэлектрических преобразователей в каче­стве приемников для измерений затухания звука в неоднородных средах возникают артефакты, известные под названием погрешно­стей «фазовой компенсации» (см. разд. 4.4.2.3). В тех узкополосных системах, где применяются не чувствительные к фазе приемники, реагирующие на мощность излучения, этот источник погрешностей отсутствует. Обычно используется метод введения образца и роль эталонной жидкости играет вода. В качестве устройств, реагирую­щих на мощность излучения, широко применяются радиометры, из­меряющие радиационное давление [38, 118, 142, 175, 183, 184]. При работе с такими приборами необходимо исключить погрешности, связанные с ультразвуковой дегазацией образца и контактной жид­кости, с акустическими течениями в контактной жидкости, а также с изменением плавучести мишени радиометра под действием ульт­развукового нагрева. Тем не менее было показано, что метод радиа­ционного давления дает наиболее согласующиеся и точные данные о затухании звука в тканях млекопитающих. Сами по себе акустиче­ские течения можно было бы использовать для измерений а в ши­рокой полосе частот, но этому препятствует необходимость работать с очень большими объемами жидкости с известной вяз­костью [21, 93]. В качестве приемников, чувствительных к мощности излучения, применяются также и термоэлектрические датчики [76, 77]. Так, например, Данн и Фрай [52] использовали такие дат­чики для измерения затухания звука в легких. Маркус и Карстенсен [142] указывали на перспективность акустоэлектрических приемни­ков из сульфида кадмия, которые могут быть использованы для из­мерения полной мощности ультразвукового излучения в импульс­ном режиме. Миллер и др. [150], а также Бюссе и Миллер [26] вос­пользовались этой идеей и разработали подобные акустоэлектриче-ские приемники (не чувствительные к фазе) специально для изме­рений затухания звука в мышечной ткани.

Б. Широкополосные системы. В последние годы вслед за приме­нением методов спектрального анализа в задачах неразрушающего контроля был разработан ряд устройств, в которых широкополос­ные зондирующие акустические сигналы использовались в сочета­нии с соответствующей обработкой сигналов приемника. Эти устройства позволяют получить непрерывную зависимость а от ча­стоты без замены преобразователей [6, 16, 34, 67, 99, 102, 109, 130, 150, 174]. Такие возможности представляются весьма интересными, тем более, что в настоящее время при доступности компьютеров и устройств обработки высокочастотных сигналов разработка авто­матизированной системы подобного типа не представляет особого труда. Действительно, широкополосные (спектральные) системы стали сейчас наиболее популярными для исследования акустических характеристик биологических тканей (во всех, кроме одной, из ука­занных выше речь идет именно о биологических тканях). Не следу­ет, однако, недооценивать экспериментальные трудности, возни­кающие при реализации подобных систем. Кроме того, далек еще от завершения теоретический анализ погрешностей измерений, при­сущих устройствам для спектрального анализа. Весьма сложной яв­ляется, например, задача создания действительно широкополосных систем. Наилучших результатов в этом плане добились, по-видимо­му, Бабу и др. [6]. С помощью одной пары преобразователей им удалось получить полосу частот от 1,5 до 11 МГц, но этому пред­шествовали длительные изыскания и проработки [124]. Чиверс и Хилл [34] показали, что при использовании современных диагно­стических преобразователей для перекрытия диапазона частот от 1 до 7 МГц потребуется пять таких преобразователей. В течение дол­гого времени работа Пападакиса и др. [174] оставалась единствен­ной работой, посвященной строгому анализу погрешностей широкополосных методов, связанных с дифракционными потерями. В последнее время этим вопросам вновь стало уделяться большое внимание в связи с измерениями затухания звука в биологических тканях in vivo (см. разд. 4.4.2.2). При использовании спектральных методов обработки принятых сигналов для сохранения полной ин­формации, заложенной в высокочастотном сигнале, требуется, что­бы приемники звука были чувствительны не только к амплитуде, но и к фазе сигнала. В случае применения фазочувствительных при­емников неизбежно возникают уже упомянутые ранее артефакты, связанные с эффектами компенсации фазы. Однако в дальнейшем будет показано, что спектральный анализ позволяет легко распоз­нать наличие этих эффектов. Решение такой проблемы облегчается, в частности, при использовании методов спектрального усреднения и интерполирования. Подобные возможности отсутствуют в рас­смотренных ранее импульсных методах.

Во всех упомянутых широкополосных системах исследование об­разцов биологических тканей проводится на основе метода введения образца. Для обеспечения хорошего акустического контакта в каче­стве контактной среды используется вода или физиологический рас­твор. Обычно применяется либо схема с двумя преобразователями, либо схема с одним приемоизлучающим преобразователем и пло­ским отражателем. Принятые ультразвуковые импульсы преобразу­ются в спектр акустических частот и зависимость а от частоты определяется на основе измерения логарифмов отношения ампли­туд соответствующих спектральных компонент, полученных при введении исследуемого образца ткани и при его отсутствии. За единственным исключением, во всех системах предусмотрена воз­можность того, чтобы излучаемые акустические импульсы содержа­ли по возможности наименьшее число периодов высокочастотных колебаний. Спектральный анализ принятых сигналов выполняется либо с помощью аналогового высокочастотного спектроанализатора, либо на основе предварительного цифрового преобразования импульса с последующим машинным расчетом его спектра, кото­рый осуществляется с помощью алгоритма дискретного фурье-преобразования. Второй способ позволяет сохранить фазовую ин­формацию с целью определения дисперсии скорости звука, однако в зависимости от типа применяемого компьютера его возможности могут быть ограничены по быстродействию, динамическому диапа­зону и интервалу рабочих частот. Исключение в этом плане пред­ставляет спектрометрическая система с временной задержкой, которую Хейсер и Круазетт [99] первоначально разработали для по­лучения изображений в трансмиссионном режиме. В этой системе, реализующей метод введения образца, через среду пропускается сигнал качающейся частоты (частотно-модулированный сигнал), кото­рый затухает и задерживается по времени при прохождении через исследуемый образец. Путем гетеродинирования принятого и излу­ченного сигналов формируется сигнал звуковой частоты, амплитуда которого связана с затуханием в образце, а частота зависит от вре­менной задержки, иными словами, от скорости звука в образце.

В. Получение пространственных распределений затухания. До сих пор в данном разделе мы рассматривали методы измерений, на основе которых можно определить акустические параметры тка­ни, усредненные по пути прохождения ультразвуковой волны. Однако часто требуется измерить пространственное распределение этих параметров по всему объему исследуемого образца. Такая за­дача возникает, например, когда необходимо провести сравнение участков нормальной ткани с теми областями, где замечены какие-либо патологические изменения. Одно из возможных решений по­ставленной задачи заключается в использовании систем, в которых предусмотрена возможность сканирования по пространству. Суще­ствуют, однако, системы совершенно другого типа, в которых ре­зультаты измерений воспроизводятся в виде изображений. Так, например, в системе Кальдерона и др. [27] пространственная карти­на затухания звука в исследуемом образце визуализируется по ре­зультатам измерения амплитуды смещения тонкой мембраны, приводимой в колебание коротким (с шириной полосы 1,5—3 МГц) акустическим импульсом, прошедшим через образец. Амплитуда смещения мембраны измеряется с помощью сканирующего лазер­ного интерферометра. Следует отметить, что погрешности измере­ний затухания с помощью такой системы могут быть весьма значительными, однако их строгий анализ не проводился.

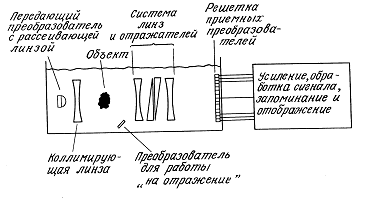

Изображения распределений коэффициента затухания звука в плоскости зондирующего ультразвукового пучка в принципе можно получить на основе компьютерной реконструкции по одномерным акустическим проекциям. Однако в настоящее время погрешности такого метода, обусловленные рефракцией звука и эффектом ком­пенсации фаз, настолько велики, что скорость звука является, по-видимому, единственным параметром, изменения которого могут быть визуализированы таким способом с приемлемой точностью [29, 91, 114].

Недавно Фостер и др. [68] разработали устройство, которое они назвали ультразвуковым макроскопом. Составными элементами этого устройства являются одиночный сильно фокусирующий пре­образователь, работающий в режимах излучения и приема, и пло­ский отражатель, установленный в фокальной плоскости преобра­зователя. Используя метод введения образца, авторы применили подобное устройство для визуализации и количественной оценки распределения затухания и скорости звука в образцах удаленной мо­лочной железы на частоте 13 МГц. Для получения пространствен­ных распределений коэффициента затухания с успехом могут быть использованы акустические микроскопы, работающие на высоких частотах и обладающие высокой разрешающей способностью. О них речь пойдет ниже.

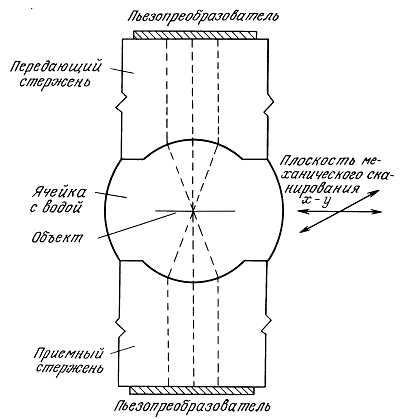

Г. Акустическая микроскопия. Измерения коэффициента за­тухания в тонких образцах биологических тканей (толщиной 0,3—2,5 мм) проводились с помощью растрового лазерного акусти­ческого микроскопа [ПО], работающего на частоте 100 МГц. При этом использование набора образцов различной толщины позволи­ло снизить погрешность определения усредненной величины затуха­ния до уровня ±5°7о [196, 197]. Более подробно проблемы акусти­ческой микроскопии рассматриваются в гл. 9.

4.4.1.3. Измерения in vivo

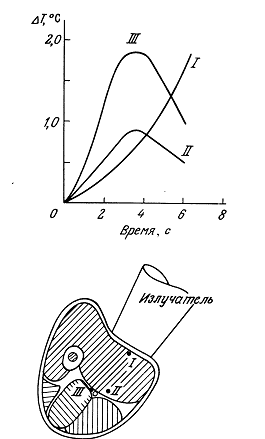

Мы уже отмечали, что метод нестационарного нагрева, основан­ный на использовании термоэлектрических датчиков, позволяет провести точные измерения поглощения звука в биологических тка­нях in vivo. Измерения коэффициента затухания в живых тканях также возможны, однако приемлемая точность таких измерений может быть достигнута только при определенных условиях. Так, например, в случае молочной железы in vivo [67] эти условия сво­дятся к возможности реализации трансмиссионного режима, т. е. к установке излучающего и приемного преобразователей на противо­положных поверхностях данного органа с целью измерения коэффи­циента затухания а, усредненного по пути прохождения ультра­звука. Вообще говоря, для тех анатомических структур, которые допускают возможность подобных измерений в трансмиссионном режиме in vivo, с помощью методов реконструктивной томогра­фии [91] можно получить количественные оценки локальных зна­чений .

Все другие методы измерений in vivo, разработанные к настоя­щему времени, дают по существу статистические оценки а. В осно­ве этих методов лежит одно или несколько допущений относи­тельно характера распространения и рассеяния акустических волн в исследуемой ткани.

Если эти характеристики приблизительно по­стоянны и одинаковы в пределах исследуемой области ткани и если эта область сравнительно велика (как, например, в случае цирроза печени), то достаточно хорошие оценки среднего коэффициента за­тухания акустического импульса можно получить на основе обра­ботки результатов измерения амплитуд эхо-сигналов по методу экспоненциальной регрессии [156, 157].

В работе [176] проведен дальнейший обстоятельный анализ это­го метода. Он был применен для обработки первичных данных из­мерений, полученных с помощью системы ультразвукового Всканирования. Эти данные корректировались с учетом нелинейной ха­рактеристики устройства обработки сигналов. В результате была получена частотная зависимость коэффициента затухания звука.

Для оценки углового наклона кривой зависимости а. от частоты можно применить метод спектрального анализа последовательнос­ти эхо-импульсов. Такой подход становится возможным в тех слу­чаях, когда частотная зависимость затухания звука постоянна в исследуемом диапазоне частот, излучаемый акустический импульс имеет гауссову форму и рассеивающие свойства биологической тка­ни на макроскопическом уровне одинаковы по всему исследуемому объему ткани [123]. Зависимость коэффициента затухания от часто­ты приводит к понижению центральной частоты в спектре акусти­ческого импульса по мере его распространения в среде. При этом, если указанные выше допущения справедливы, такое смещение за­висит линейно от пройденного пути. За последние годы эта идея получила дальнейшее развитие, что привело к обобщению теории на те случаи, когда форма зондирующих импульсов отличается от гауссовой, а зависимость а от частоты нелинейна [159, 170, 192]. Достигнутые успехи позволили упростить метод определения ча­стотного смещения в спектре импульса [66], скомпенсировать влия­ние ^дифракционного поля преобразователя (см. разд. 4.4.2.2) и провести клиническую апробацию спектрального метода на серий­ной аппаратуре. В работе [141] приводятся предварительные резуль­таты клинических испытаний in vivo. Лиман и. др. [129] провели сравнительный анализ большинства предложенных методов измере­ния затухания звука in vivo.

Лицци и др. [135] применили пространственное усреднение спектров эхо-сигналов по направлению распространения ультразву­кового пучка и перпендикулярно к нему для расчета зависимости а от частоты (см. гл. 10). Отметим, что выдвигались также идеи о возможности раздельного измерения in vivo пространственных распределений коэффициента затухания и сечения обратного рассея­ния единичного объема ткани. Такая возможность открывается на основе применения цифровой реконструкции обратного рассеяния [41] (см. также гл. 9) без учета дифракционных явлений и в предпо­ложении об изотропности обратного рассеяния и других характери­стик распространения ультразвука. Этот метод подразумевает также использование набора частиц [100, 132]. Он представляет со­бой по существу метод реконструкции, в рамках которого для опи­сания частотных зависимостей затухания и рассеяния используются достаточно простые функции.

4.4.2. ПРОБЛЕМЫ, СВЯЗАННЫЕ С АРТЕФАКТАМИ И ПОГРЕШНОСТЯМИ ИЗМЕРЕНИЙ

Погрешности измерений затухания звука могут быть вызваны самыми различными причинами, многие из которых трудно устано­вить с достаточной надежностью. Если, кроме того, учесть боль­шое разнообразие применяемых методов измерений, то станет понятно, что невозможно проанализировать все возможные источ­ники ошибок измерения. Поэтому в дальнейшем мы ограничимся рассмотрением только широко применяемого метода введения об­разца (см. рис. 4.5) и некоторое внимание уделим методу спект­рального анализа, поскольку для него анализ погрешностей проводился в гораздо меньшей степени, чем для других методов.

Прежде всего мы получим расчетные формулы, которыми обычно пользуются для определения затухания. Затем будут рас­смотрены источники погрешностей измерений и их относительный вклад. При этом основное внимание мы уделим тем первичным ис­точникам погрешностей, которые существуют даже в случае одно­родных сред. Далее мы перейдем к более сложному случаю реальных, т. е. неоднородных биологических тканей и исследуем влияние способов подготовки образца и условий измерения.

4.4.2.1. Расчетные формулы

При использовании схемы измерения, показанной на рис. 4.5, акустическая мощность регистрируемого приемником сигнала при отсутствии образца исследуемой ткани на пути волны определяется выражением

где  — акустическая мощность сигнала на излучателе, ST — пло­щадь приемника,  — коэффициент затухания по интенсивности в контактной среде, d — расстояние между излучателем и приемни­ком, G — коэффициент усиления. В том случае, когда приемник ма­лых размеров находится в дальней зоне излучателя, G представляет собой величину, на которую следует умножить значение интенсив­ности изотропного излучения, чтобы получить реальную интенсив­ность с учетом направленности излучателя (для излучателя с большой площадью активной поверхности S0 . Если же приемник не отодвинут глубоко в дальнюю зону излучателя, то в коэффициент G включаются также дифракционные поправки.

При введении в ультразвуковой пучок образца биологической ткани акустическая мощность регистрируемого приемником сигнала будет равна

где Тп — коэффициент прохождения (по энергии) через границу между контактной средой и биологической тканью,  — искомый коэффициент затухания звука, : — толщина исследуемого образца ткани, х1 и Х2 — расстояния до образца соответственно от излучате­ля и приемника (рис. 4.5), Wnp— мощность рассеянного тканью излучения на приемнике, т. е. мощность рассеянного излучения в на­правлении распространения акустической волны. Выражение (4.52) получено без учета многократного рассеяния в предположении, что скорость звука в контактной среде и образце ткани одинакова. На основе интегрирования рассеяния в прямом направлении по пути прохождения волны в образце Бэмбер [7] получил следующее выра­жение для мощности на приемнике:

где  — телесный угол, образованный лучами, проведенными из центра образца к граничной окружности приемника,  — дифференциальное сечение рассеяния единичного объема образца в направлении распространения падающей волны. Это выражение по­лучено в приближении однократного рассеяния при условии, что толщина образцов мала и образцы находятся в однородном поле вдали от приемника.

Измерения величины  в биологических тканях не проводи­лись. Расчетные значения этой величины для различных тканей и частот ультразвука, полученные путем экстраполяции результатов измерений дифференциального сечения рассеяния под другими угла­ми [28], различаются на несколько порядков. В сочетании с ог­ромным числом возможных модификаций измерительных схем это означает, что в настоящее время невозможно рассчитать вероятный вклад рассеяния в прямом направлении в величину измеряемого за­тухания звука. Можно лишь показать, что при определенных усло­виях вклад прямого рассеяния в мощность регистрируемого приемником акустического сигнала будет весьма существенным. Так, например, по данным Нассири и Хилла [161], значение  для печени на частоте 6 Мгц может достигать . При этом, если в качестве геометрического множителя  взять до­статочно большое, но реальное значение /8, то член, стоящий в скобках в формуле (4.53), будет приблизительно равен . Другими словами, в данном гипотетическом случае относительная погрешность, возникающая из-за пренебрежения вкладом прямого рассеяния в мощность регистрируемого сигнала, составляет при­мерно 20%.

Если все же пренебречь прямым рассеянием, то, деля выражение (4.51) на (4.52) и проводя логарифмирование, можно получить

Для случая, когда вместо приемника используется плоский отража­тель, аналогичным образом получаем

Обычно величинами Тп и  пренебрегают и считают, что от­ношение  в зависимости от частоты определяется квадра­том отношения амплитуд соответствующих электрических сигналов  и . Это дает

В случае применения аналоговых спектральных методов величины  и  определяются по спектрам, представленным в логарифмическом масштабе соответственно при наличии исследу­емого образца и при его отсутствии.

4.4.2.2. Погрешности измерений в однородных средах

Если на время пренебречь неоднородностями акустических свойств биологических тканей, то можно оценить основные источ­ники погрешностей, связанные с измерением величин, стоящих в правой части выражения (4.56). Прежде всего отметим, что изго­товление исследуемого образца в виде плоского слоя постоянной толщины не вызывает затруднений в случае твердых тел или жид­костей, однако в случае мягких биологических тканей очень не про­сто получить слой постоянной толщины, отклонения от которой составляли бы менее ±10%. В противоположность этому при при­нятии надлежащих мер несложно обеспечить высокую точность из­мерения амплитуд сигналов  и V. Для этой цели необходимо использовать широкополосные калиброванные аттенюаторы, обес­печивающие возможность работы на линейном участке характери­стики усилителя принимаемых сигналов при измерениях как в эта­лонной среде, так и в исследуемой ткани. При этом точность изме­рения величин  и V ограничивается точностью калибровки атте­нюатора и усилителей (в зависимости от частоты), а также погрешностью цифрового преобразования (числом бит) в случае ма­шинной обработки. При использовании измерительных систем с от­ражателями могут потребоваться высокочастотные стробирующие усилители, которые также должны быть откалиброваны. Все это приводит к ограничению возможностей подавления паразитных сигналов, связанных, например, с мощным сигналом возбуждения излучателя, т. е. к ограничению динамического диапазона измери­тельной системы. Следует также учитывать, что точность воспро­изведения спектров исследуемых сигналов в логарифмическом масштабе в случае аналоговых спектроанализаторов обычно не пре­восходит ±(0,2 — 0,3) дБ. Анализ выражения (4.56) показывает, что определенные требования должны предъявляться к частоте, на ко­торой проводятся измерения. В частности, если исследуется непре­рывная зависимость затухания от частоты, то погрешность изме­рения частоты будет приводить к определенной погрешности изме­рения величин  или V, причем величина этой погрешности зависит от углового наклона кривой, характеризующей частотную зависи­мость амплитуды принятого сигнала. Поэтому желательно, чтобы измерительная система имела по возможности равномерную ампли­тудно-частотную характеристику во всем диапазоне исследуемых частот. Длина кодовой последовательности в случае цифровых устройств, длительность сигнала или стробирующего импульса, а также характеристики фильтра в случае аналоговых устройств — все эти параметры помимо выбранного масштаба частот или ско­рости цифрового преобразования оказывают влияние на разрешаю­щую способность по частоте всей системы. Паразитные скачки напряжения, возникающие при включении или выключении анало­говых схем стробирования, будут интерферировать с принятым им­пульсным сигналом. Это приводит к модуляции частотного спек­тра сигнала, причем такая модуляция зависит от временных соот­ношений между регистрируемым сигналом и стробирующим им­пульсом.

Ко второй группе погрешностей следует отнести погрешности, возникающие в тех случаях, когда нарушаются допущения, сделан­ные при выводе выражения (4.56). В этом плане мы рассмотрим, во-первых, справедливость предположения о линейности распро­странения ультразвуковых волн и линейности электроакустического преобразования. Во-вторых, мы проанализируем, к чему приводит пренебрежение эффектами прямого рассеяния и отражения на гра­ничных поверхностях биологической ткани, а также пренебрежение затуханием в объеме контактной жидкости, вытесненной образцом ткани. В-третьих, будут рассмотрены проблемы, связанные с пред­положением о равенстве скорости звука в контактной среде и иссле­дуемом образце ткани.

Влияние нелинейного характера распространения ультразвука на результаты измерений затухания подробно рассматривалось в разд. 4.3.8. Хотя влияние нелинейных эффектов может быть умень­шено посредством правильного размещения образца (вне области стабилизации), все же следует стремиться к тому, чтобы нелиней­ные эффекты вообще не возникали и можно было пользоваться ли­нейным приближением. Линейность распространения волн и линейность электроакустического преобразования проверяются до­статочно просто. Для этого снимается зависимость результатов из­мерений от амплитуды входного напряжения, подаваемого на излучатель. Следует отметить, что артефакты, связанные с нели­нейностью распространения волн, будут проявляться, по всей види­мости, наиболее заметно в широкополосных спектральных системах измерений при использовании коротких импульсов с высо­кими пиковыми значениями амплитуды давления. Акияма и др. [3] специально исследовали эту проблему на основе компьютерного моделирования с применением низкочастотной фильтрации. На основе выражения, аналогичного формуле (4.44), они рассчитали изменение формы короткого импульса по мере его распространения в измерительной системе типа той, которая показана на рис. 4.5. Оказалось, что по мере возрастания пиковой амплитуды давления погрешности измерения возникают прежде всего на самых верхних и самых нижних частотах спектра излучаемого преобразователем сигнала. На этих частотах получались заниженные значения коэф­фициента затухания. Какого-либо объяснения подобного эффекта не было дано.

Исходя из значений удельных акустических импедансов воды и мягких тканей (см. гл. 1), можно рассчитать соответствующий ко­эффициент прохождения Гп, который в данном случае равен при­близительно 0,997. Пренебрежение этой величиной приводит к несколько завышенным значениям затухания звука, однако подоб­ная погрешность не превышает 0,05 дБ даже в случае систем с от­ражателями (см. (4.55)). Как правило, акустические окна, разде­ляющие исследуемый образец и контактную среду, изготавли­ваются из полиэтилена, майлара, сарана и подобных им поли­мерных материалов. Бэмбер [7] исследовал затухание звука в мо­нослое полиэтилена толщиной 25 мкм в частотном диапазоне 2—10 Мгц и получил, что эта величина составляет приблизительно 0,005 дБ-МГц-1,2. В системах с отражателями подобные потери не превышают 1—2% от величины измеряемого затухания. Поэтому при исследовании мягких биологических тканей потери, вызванные отражениями волн на границах раздела, часто не учитываются. Для тех сред, где измеряемый коэффициент затухания мал (например, в семенниках или в биологических жидкостях типа крови) или вели­ки потери на отражение (как, например, в костях или некоторых фантомах, моделирующих биологическую ткань), можно использо­вать линейную аппроксимацию зависимости затухания от толщины образца при измерениях на различных образцах одного и того же материала, что позволяет учесть потери на отражение в виде неко­торой постоянной поправки.

Если в качестве контактной среды используется вода, то на ча­стоте 1 МГц значение  составляет примерно 0,002 дБ/см. Эта ве­личина растет пропорционально квадрату частоты f2, однако даже на частоте 8 МГц ее значение не превышает 0,14 дБ/см. Для повы­шения точности измерений на высоких частотах в средах с малым затуханием можно воспользоваться значениями  полученными Пинкертоном [181] для дегазированной дистиллированной воды при различных температурах и частотах.

При измерениях на печени пренебрежение вкладом прямого рас­сеяния в энергию регистрируемого приемником сигнала приводило к заниженным оценкам коэффициента затухания а, которые отлича­лись от реальных значений на некоторую неизвестную величину. Очевидно, что такая погрешность наиболее существенна при иссле­довании сред с сильным рассеянием (таких, как легкие, кости и, воз­можно, молочная железа). Другими словами, для тех сред, где  дает заметный вклад в , применение различных измерительных систем может привести к получению разных значений а в зависи­мости от таких факторов, как толщина образца, расстояние от об­разца до приемника и площадь поверхности приемника. Возможно, что особое внимание в этом плане следует уделять материалам для фантомов, моделирующих биологические ткани по затуханию и скорости звука. Обычно фантомы состоят из основы с очень низ­ким значением , к которой добавляется то или иное количество порошкообразного графита, обеспечивающее требуемое значение .

Различие в скорости звука между исследуемой тканью и кон­тактной средой приводит по крайней мере к трем возможным ис­точникам погрешности измерений. К ним относятся объемная рефракция ультразвукового пучка, обусловленная угловым смеще­нием образца или непараллельностью его поверхностей, дифракци­онные потери, а также эффект компенсации фазы, возникающий в результате вариаций пути прохождения в пределах ширины пучка. Вообще говоря, погрешности, связанные с рефракцией, снижаются при использовании фокусирующих преобразователей, тонких образ­цов, приемников с большой апертурой, а также при уменьшении расстояния между образцом ткани и приемником. Кроме того, эти погрешности менее существенны при использовании отражателей по сравнению со случаем, когда применяются два преобразователя. По оценкам Бэмбера [7], погрешность измерения затухания, обус­ловленная объемной рефракцией, не превышает 1% при использова­нии схемы с отражателем и при условии, что непараллельность поверхностей образца и его отклонение от оси зондирующего пучка лежат в пределах ±3°.

В некоторых измерительных системах с переменным расстояни­ем пренебрежение потерями, связанными с дифракционными эффек­тами в поле излучателя, может привести к погрешности, дости­гающей 30%. На рис. 4.6, а представлены расчетные величины пол­ных дифракционных потерь при различных расстояниях от поверх­ности излучателя [191]. В расчетах предполагалось, что интенсивность пропорциональна квадрату звукового давления, ус­редненного по поверхности приемника. Интенсивность принятого сигнала вычислялась для различных расстояний Z, выраженных в единицах  (г— радиус преобразователя), при условии, что фор­ма и площадь поверхности приемника и излучателя одинаковы и что оба преобразователя расположены соосно.

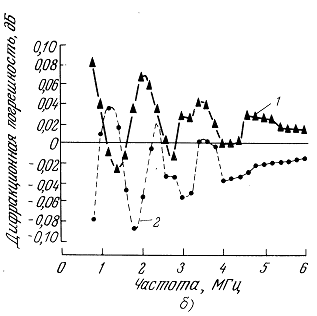

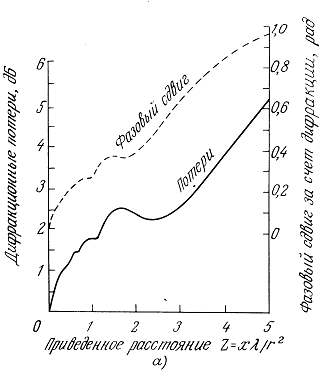

Рис. 4.6. а — Дифракционные потери и фазовый сдвиг при ис­пользовании круглого поршне­вого излучателя радиусом r [191, 171]; б — дифракционная погрешность (т. е. дополнитель­ное затухание), найденная по данным а в случае применения измерительной схемы введения образца с фиксированным рас­стоянием и перестраиваемой ча­стотой (рис. 4.5); 1 — образец со скоростью звука 1600 м/с, 2 — образец со скоростью звука 1350 м/с. Скорость звука в кон­тактной жидкости 1485 м/с, толщина образца 3 см, радиусы излучателя и приемника 7,5 мм. Приемник удален от излучателя на расстояние d, соответствую­щее последнему осевому макси­муму поля излучателя.

Следует отметить, что использование метода введения образца позволяет свести к ми­нимуму различия в длинах акустического пути, возникающие при измерениях сначала на эталонном, а затем на исследуемом образ­цах. Кроме того, если применяются системы с фиксированной ча­стотой, то погрешность, обусловленную этими различиями в длине пути акустической волны, можно снизить еще больше, размещая приемник в областях локализации одного из дифракционных макси­мумов или минимумов. Это гарантирует, что небольшое смещение по координате Z вызовет лишь очень незначительное изменение ди­фракционных потерь. В случае применения двух коаксиальных фо­кусирующих преобразователей эта операция сводится к такому размещению приемного преобразователя, когда его фокальная об­ласть совмещается с фокальной областью излучателя [179]. Систе­мы с перестраиваемой частотой, в которых отсутствует выражен­ная фокусировка акустического пучка, не обладают подобными воз­можностями и, хотя соответствующие погрешности достаточно малы, интересно проследить их зависимость от частоты. На рис. 4.6, б представлены примеры частотной зависимости дополни­тельных потерь (или приращений) амплитуды регистрируемого сиг­нала, обусловленных различием в дифракционных потерях при наличии и отсутствии исследуемого образца в звуковом пучке (рис. 4.5). Графики получены для двух образцов с различной скоростью звука. В первом случае скорость звука составляла 1600 м/с, что со­ответствовало верхней границе значений скорости для биологиче­ских тканей типа печени. Во втором она равнялась 1350 м/с (очень низкое значение, характерное для жировой ткани). В обоих случаях скорость звука в контактной среде равнялась 1485 м/с, толщина об­разцов составляла 3 см, радиусы преобразователей — 7,5 мм, при­емник устанавливался в области локализации последнего осевого максимума (Z = 1) в поле излучателя. На основе анализа представ­ленных графиков можно выделить несколько характерных особен­ностей. Во-первых, дифракционные погрешности растут с понижением частоты. Во-вторых, периодический характер измене­ния этой систематической погрешности позволяет ее уменьшить пу­тем аппроксимации экспериментальной кривой затухания некоторой сглаженной функцией частоты. В рассматриваемом случае в резуль­тате такой процедуры погрешность сводилась к постоянному значе­нию, составляющему всего 0,03 дБ. В этом состоит преимущество использования систем с непрерывно перестраиваемой частотой над узкополосными системами, реализующими метод введения образца. В-третьих, если скорость звука в образцах превышает скорость зву­ка в контактной среде, то дифракционные потери при усреднении приводят к отрицательным поправкам (т. е. действительно к поте­рям сигнала), тогда как при обратной ситуации получаются поло­жительные поправки, т. е. усиление сигнала. В случае фокусирован­ных преобразователей, установленных конфокально, независимо от соотношения скоростей звука в образце и контактной среде всегда имеют место дифракционные потери. И наконец, Пападакис [173], а также Брендел и Людвиг [25] показали, что минимумы и макси­мумы на кривой дифракционных потерь начинают сглаживаться по мере увеличения ширины полосы частот. Дифракционные потери также уменьшаются и сглаживаются при использовании аподизации излучающего преобразователя, когда амплитуда возбуждающих ко­лебаний монотонно спадает вдоль радиуса излучателя от его цент­ра к периферии [172] (см. также гл. 2).

Методам измерения коэффициента затухания in vivo, рассмот­ренным в разд. 4.4.1.3, также свойственны погрешности, связанные с дифракционными потерями или дифракционным усилением сигна­ла. Однако в данном случае ситуация чрезвычайно сложна и спек­тральные методы не позволяют провести точные оценки дифрак­ционных поправок. Сложность заключается в необходимости рас­смотрения «четырехмерного» (т. е. частотно-зависимого) дифракци­онного поля. Кроме того, не вполне определены свойства отража­телей, по площади которых должно быть проинтегрировано данное дифракционное поле, а на величину дифракционных поправок для заданной точки поля оказывает влияние частотно-зависимое зату­хание в исследуемом образце. Различные подходы к решению этих проблем рассмотрены в работах [37, 64, 65, 105, 122, 165].

Ниже будет рассмотрен эффект компенсации фаз, который мо­жет возникнуть в однородных образцах в тех случаях, когда длина пути акустического пучка варьируется по его сечению.

Еще одним потенциальным источником погрешностей измере­ния является зависимость параметров среды от температуры и ста­тического давления. Этот источник погрешностей детально исследован в физической акустике, однако он редко учитывался при измерениях в биологических средах. В частности, автору не извест­ны какие-либо работы, посвященные исследованию зависимости ко­эффициента затухания от давления в биологических тканях. В случае жидкостей увеличение давления обычно приводит к умень­шению а. Так, например, для воды при изменении давления на одну атмосферу вариации а составляют примерно 25% при температуре 30 °С и достигают 64% при 0 °С [145]. Если предположить, что по­добные количественные зависимости характерны и для биологиче­ских тканей, то изменения давления за счет погружения образцов ткани в воду или физиологический раствор на глубину порядка не­скольких сантиметров (например, при изменении высоты раствора на ±8 см при 0°С) приводят к вариациям , не превышающим ±0,5%. Эти оценки вряд ли применимы к образцам, содержащим газ, поэтому подобные среды (в особенности ткани легкого) требу­ют специального исследования [52]. Бэмбер и Хилл [10] исследова­ли влияние зависимости  от температуры на точность измерений затухания звука в мягких тканях. Наибольшие вариации наблюда­лись в случае жировой ткани при комнатной температуре, при этом величина  составляла около -5% при изменении темпе­ратуры на один градус. Для обеспечения возможности сравнения различных данных необходимо, конечно, указывать точную темпе­ратуру, при которой проводятся измерения, однако погрешности, вызванные небольшими колебаниями температуры, малы при 20 °С (например, их величина менее ±1% при изменениях температуры на ±0,2 °С) и близки к нулю при 37 °С.

4.4.2.3. Влияние неоднородностей

В большинстве случаев акустические неоднородности биологиче­ских тканей являются причиной возникновения дополнительных по­грешностей, связанных с рефракцией и дифракцией акустического поля в образце, а также с эффектом компенсации фаз при использо­вании фазочувствительных приемников. Наличие рефракции и ди­фракции в неоднородной среде может приводить к локальным возмущениям параметров ультразвукового пучка относительно тех их значений, которые наблюдались бы в данной точке приема, если бы единственным фактором, влияющим на ультразвуковой пучок, было затухание [67, 155]. По-видимому, никто пока еще не оцени­вал возможные величины этих погрешностей, хотя следует заме­тить, что они скорее всего будут существенными лишь при исполь­зовании приемников с очень малыми размерами.

Эффект компенсации фаз на приемнике может быть следствием различий либо в длине пути, либо в скорости звука на различных участках прохождения волны в среде с неоднородностями (рис. 4.7). При фиксированной частоте коэффициент затухания , связанный только с эффектом компенсации фаз, может быть рас­считан в явном виде. Для двух различных ситуаций, показанных на рис. 4.7, вклад этой величины в полное затухание а можно вычис­лить по формуле [7]

Рис. 4.7. Схематичное представление искажения фронта плоской волны после прохождения через образец из акустически неоднородного материа­ла. Показаны два простейших приме­ра влияния неоднородностей среды: а — скачок в толщине образца x(z) (толщина вдоль оси у неизменна); б — скачок скорости звука c1(z) (ско­рость вдоль оси у не меняется).

где g — относительная доля площади приемника, на которую пада­ет часть волны с постоянной фазой (так, например, g = 0,5, если скачок фазы в волне делит площадь приемника точно пополам). Ве­личина  при наличии вариаций в длине пути определяется выра­жением

тогда как в случае вариаций скорости звука она равна

 — скорость звука в контактной среде. Расчетные значения  при различных значениях g и различных вариациях скорости звука и длины пути представлены на рис. 4.8. Видно, что даже сравнительно4 малые изменения в длине пути или скорости звука могут приводить к заметным погрешностям измерений, особенно на высоких частотах.

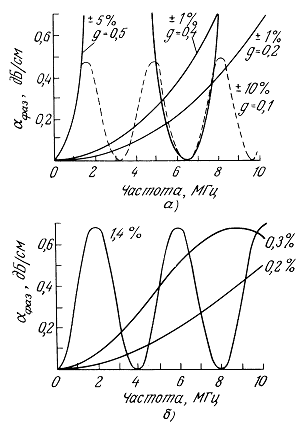

Рис. 4.8. Частотные зависи­мости дополнительного зату­хания принятого сигнала. Это затухание обусловлено эффек­том компенсации фаз на по­верхности круглого фазочувст-вительного приемника. Ре­зультаты расчетов при вариа­циях соответственно длины пути и скорости звука в случа­ях, показанных на рис. 4.7: а — номинальная толщина об­разца 4 см, на каждой кривой указано процентное отноше­ние изменения толщины к полной толщине образца, зна­чение g определяет ту часть площади приемника (относи­тельно всей его площади), в пределах которой фазовый фронт падающей волны одно­роден; б — толщина образца 2,8 см и g = 0,1; на каждой кривой указана относительная разность (в процентах) скоро­стей звука в двух участках образца.

Миллер и др. [150] подробно исследовали влияние эффекта ком­пенсации фаз на результаты измерения затухания в сердечной мыш­це собаки. В ряде случаев они получили завышенные оценки а, превосходящие реальные значения более чем на 100%. Маркус и Карстенсен [142] также отмечают, что при прохождении через мы­шечную ткань волна испытывает сильные фазовые вариации, тог­да как в случае печени, заметных изменений фазы по сечению пучка не наблюдается. Результаты измерений коэффициента затуха­ния а, выполненных в указанных двух работах с применением как пьезоэлектрических приемников, так и радиометров, хорошо согла­совались в случае печени, однако в случае мышечной ткани их раз­личие достигало 380%. Очевидно, что вклад эффекта компенсации фаз будет существенно изменяться при переходе от тканей одного типа к тканям другого и, возможно, при переходе от образца к об­разцу. О вариациях скорости звука в различных тканях и органах пока имеется очень немного данных. Необходимо отметить, однако, что с помощью широкополосных измерительных систем нетруд­но распознать те неоднородные участки образца, в которых заметно проявляется эффект компенсации фаз и, следовательно, из­бежать их.­

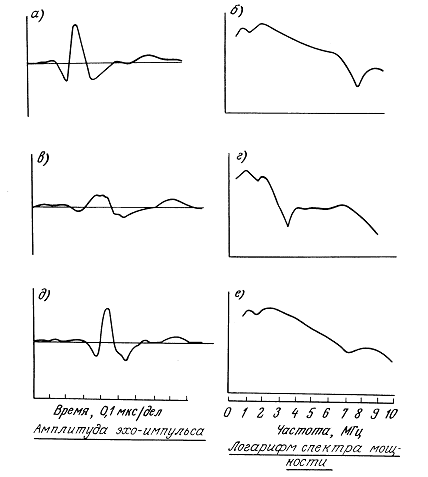

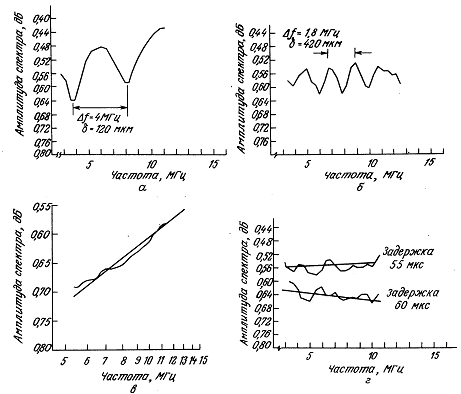

Рис. 4.9. Пример, характеризующий влияние эффекта компенсации фаз при измерени­ях затухания звука в свежеудаленной печени человека (длина пути 4,8 см). Импульсы а ид были зарегистрированы непосредственно перед исследуемой областью и за ней; импульс в наблюдался в пределах исследуемой области. Различие во временах прихо­да импульсов а и д вызывает интерференцию и компенсацию фаз на частоте около 3,5 МГц в спектре импульса г.

Такую возможность наглядно иллюстрирует рис. 4.9. Решению этой проблемы в определенной степени способствует так­же апостериорная обработка экспериментальных данных о затуха­нии звука для фиксированных частот. Эта обработка заключается в усреднении и аппроксимации экспериментальных зависимостей сглаженными кривыми. Следует учитывать, что такая процедура неизбежно приводит к некоторому завышению коэффициента зату­хания и угла наклона частотной зависимости. Аналогичные пробле­мы, возникающие при измерениях рассеяния звука, будут рассмотрены в гл. 6.

Эффекты компенсации фаз можно свести к минимуму, если ис­пользовать не только не чувствительные к фазе приемники и широ­кополосные системы, но и тонкие, ровно вырезанные образцы, узкие, с малым поперечным сечением вблизи образца ультразвуко­вые пучки (что достигается, например, в случае фокусирующих пре­образователей), приемники малых размеров, а также прибегая к увеличению расстояния между образцом и приемником. Три послед­них требования подразумевают, что приемник находится в дальнем поле (зоне Фраунгофера), а сама область фазовых искажений распо­ложена в «дальнем поле» приемника.

Заметим, что различные требования, позволяющие решить рас­смотренные выше проблемы, противоречат друг другу. Поэтому при разработке той или иной измерительной системы зачастую приходится применять компромиссные решения.

4.4.2.4. Контрольные измерения на стандартных материалах

С учетом большого числа возможных источников погрешностей при измерении коэффициента затухания, а также из-за трудностей количественной оценки многих из этих погрешностей представляет­ся целесообразным испытывать любую новую измерительную сис­тему методом контрольных измерений на каких-либо стандартных материалах с хорошо известными характеристиками. В случае сис­тем, обеспечивающих проведение абсолютных измерений с высокой точностью, в качестве подобного тест-материала обычно использу­ется чистая вода [181]. Для тех систем, которые предназначены для выполнения относительных измерений на биологических тканях, пока не существует фантомов, которые имитировали бы свойства этих неоднородных тканей в плане искажения акустического пучка и рассеяния. В качестве же однородного тест-материала широко ис­пользуется касторовое масло. Это вызвано тем, что скорость звука и затухание в касторовом масле близки к соответствующим пара­метрам многих мягких тканей. На основе анализа имеющихся дан­ных Данн и Бейер [51] получили для касторового масла эмпири­ческое соотношение, которое справедливо в диапазоне частот 0,5 — 500 МГц.

где а имеет размерность дБ/см, а частота f выражена в МГц. Зави­симость затухания от температуры для этого материала в интерва­ле температур 0 — 40° С можно представить в форме Аррениуса [53]

где Т выражена в Кельвинах; в более приемлемом для практических расчетов виде эта зависимость имеет следующую форму:

где Т выражена в градусах Цельсия.

В качестве тест-материала можно также использовать хлопковое масло, для которого а = 0,035/2 (дБ/см) при температуре 26 °С [51]. Однако следует учитывать, что из-за более низкого затухания в этом материале к точности измерительной системы предъявляют­ся более жесткие требования. Кроме того, хлопковое масло не столь доступно, как касторовое.

4.4.2.5. Влияние условий измерений

Как было ранее показано, для обеспечения достаточной точнос­ти измерений коэффициента затухания ультразвука обычно прихо­дится работать на образцах удаленной ткани и лишь в редких случаях оказываются возможны измерения in vivo. Аналогичная си­туация возникает и при измерениях скорости или рассеяния звука. Основная проблема заключается в том, каким образом следует об­работать образцы биологических тканей, чтобы по возможности облегчить проведение измерений и в то же время не исказить харак­теристики живых тканей и гарантировать, что результаты совпадут с результатами измерений, выполненных через какой-то период вре­мени и, возможно, на другой аппаратуре и других образцах. Как показано в табл. 4.3, все эти проблемы можно разбить на две основные группы вопросов, которые мы теперь и рассмотрим.

До последнего времени существовало лишь несколько работ, ре­зультаты которых можно было бы использовать для получения от­ветов на поставленные вопросы, а в целом наши знания в этой области еще очень скудны. Как отмечает Бэмбер [8], требуется очень продуманно подходить к вопросам подготовки образцов био­логических тканей к измерениям, выбора образцов и конфигурации измерительной схемы, а также контроля за условиями измерений. Отсутствие специальных мер предосторожности будет приводить к большому расхождению значений а, измеренных как на одном об­разце, так и на разных образцах. Это, в частности, справедливо для образцов печени и жировой ткани, разброс результатов измерения на которых может достигать нескольких сотен процентов на фикси­рованной частоте. Большое расхождение данных, опубликованных в литературе для того ли иного органа, может объясняться влия­нием какого-либо одного или всех факторов, перечисленных в груп­пе А табл. 4.3 [87].

Таблица 4.3

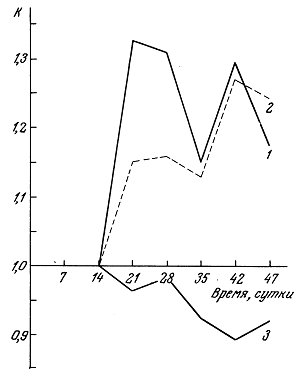

А. Старение образцов. На взятых из ряда органов образцах, хранившихся при комнатной температуре, показано [12], что про­цессы автолиза, идущие в образцах тканей по крайней мере пять дней после того, как их вырезали из органа, незначительно влияют на величину затухания ультразвука, если все образующиеся газы удаляют. Временные изменения за счет автолиза (а именно умень­шение коэффициента затухания а со временем, но не более чем на 15% за 30 ч) были малы по сравнению с большим разбросом ре­зультатов различных измерений, о которых упоминалось ранее. В то же время Фриззелл и др. [72], а также Бэмбер и др. [12] отмеча­ют заметное влияние газов, выделяющихся при распаде биологиче­ских тканей. Влиянию неудаленных газов можно приписать рост а в тканях селезенки коровы [39] и миокарда собаки [169], который наблюдался с течением времени после их вырезания. В миокарде собаки спустя 4 ч после смерти животного затухание возрастало в среднем на 20%, если образцы ткани хранились при температуре 35°С. Если же температура хранения была равна 19,5°С, то каких-либо существенных изменений затухания не отмечалось. Сообща­лось, что при температуре хранения 4°С старение образца ткани человеческого мозга вызывало уменьшение коэффициента затухания а приблизительно на 21% при повторении измерений через день по­сле вырезания образца [118]. В течение последующих четырех дней этот параметр больше не изменялся. Согласно работе [12], затуха­ние ультразвука в ткани мозга коровы через два дня после приго­товления образца уменьшалось всего на 8%. При этом температура хранения составляла 20°С.

На образцах тканей человеческого мозга [118] и миокарда коро­вы [193] было показано, что старение образцов влияет на скорость звука весьма незначительно. За 5 — 6 дней наблюдалось относитель­ное уменьшение скорости звука всего на 1%. В отличие от скорости звука сечение обратного рассеяния с течением времени, прошедшего после смерти, может существенно уменьшаться, если образцы хра­нятся при температуре 20°С [12]. Однако при температуре хране­ния 4°С в образцах ткани миокарда коровы этот параметр практически не менялся в течение шести дней [193].

Б. Влияние газовых пузырьков. Вклад газовых пузырьков в ко­эффициент затухания печени рассчитывался для различных частот на основе уравнения (4.32) [15]. Под действием этого механизма за­тухания в образцах, наполненных газом, должно отмечаться избы­точное затухание звука, причем в области низких частот коэффи­циент затухания а почти не должен зависеть от частоты. Из анали­за опубликованных данных следует, что эти теоретические предска­зания выполняются и что результаты измерений хорошо согласуются друг с другом независимо от метода измерений. Сле­дует отметить, что методы местной откачки и ручной пальпации, которые часто упоминаются в литературе, позволяют в лучшем случае лишь частично удалить из образцов имеющийся в них газ. Охлаждение ткани может оказаться в этом плане более эффектив­ным [15, 72], поскольку при понижении температуры возрастает растворимость газов в воде и после повторного повышения темпе­ратуры образцов исследователь будет располагать определенным временем для проведения измерений до того момента, когда газы вновь начнут выделяться из раствора. Аналогичная идея лежит в основе и другого метода, заключающегося в повышении статиче­ского давления в окружающей образец среде. Фриззелл [72] и Пар­кер [175] с успехом применили этот метод, причем Фриззелл выдер­живал исследуемые образцы под давлением 33 бар (3 • 10-6 Па) в течение 90 мин, а Паркер воздействовал давлением 27 бар в течение 30 мин и помещал образцы в герметически закрытый по­лиэтиленовый контейнер, чтобы предотвратить возможность рас­творения газов, находящихся под избыточным давлением.

Следует отметить, что для некоторых тканей проблема, связан­ная с образованием газов, может быть не столь серьезной, как для печени [12]. Тем не менее при подготовке свежевырезанных образ­цов к измерениям всегда необходимо учитывать возможный вклад газовых пузырьков.

В. Условия консервации. По всей видимости, среда, в которой хранятся образцы биологических тканей и проводятся измерения, влияет на результаты измерений. Фриззелл и др. [72] обнаружили, что пои хранении образцов печени и проведении измерений в воде эти образцы неизменно характеризовались более низкими значения­ми коэффициентов затухания по сравнению с образцами, хранящи­мися и исследуемыми в физиологическом растворе. Это различие составляло 6— 12%, хотя не исключено, что при использовании фи­зиологического раствора в исследуемых образцах содержалось большее количество газов.

Г. Замораживание образцов. Важно знать, будут ли акустические свойства биологических тканей сохраняться при их замораживании. Кросби и Маккэй [39] зафиксировали существенное возрастание ко­эффициента затухания мягких тканей непосредственно в процессе их замораживания. Майлз и Каттинг [148] нашли, что в случае мы­шечной ткани коровы между скоростью звука и относительным со­держанием незамерзшей воды в образцах существует тесная взаимосвязь. Фриз и Макоу [70] показали, что коэффициенты зату­хания и сечения обратного рассеяния в тканях млекопитающих (ко­ровы) и рыб в свежевырезанных образцах тканей и образцах, которых подвергались заморозке с последующим размораживани­ем, значительно различаются. Рост затухания и обратного рассея­ния после размораживания связывался с влиянием небольших полостей, образуемых кристаллами льда и растворенным воздухом, выделившимся из раствора в процессе замораживания. Это полнос­тью согласуется с данными Фриззелла и др. [72] для печени. Эти авторы также показали, что дегазация размороженных образцов приводит к снижению коэффициента затухания до значений, близ­ких к измеренным с помощью термоэлектрического метода неста­ционарного нагрева. В свою очередь результаты термоэлектриче­ских измерений практически совпадали с результатами измерений на образцах свежевырезанной ткани. В работе [68], однако, отмеча­ется, что на одном из образцов ткани молочной железы процесс замораживания — оттаивания приводил к некоторому уменьшению (на 4%) коэффициента затухания. При этом изменений скорости звука не обнаружено.

Д. Фиксация образцов. Химическая фиксация широко применя­лась в течение многих лет для сохранения свойств образцов биоло­гических тканей в процессе их гистологического и анатомического исследования. Для этих целей использовались самые различные хи­мические соединения, причем наиболее распространенное из них — формалин — применялся многими исследователями и для консерва­ции образцов, предназначенных для акустических измерений. И только недавно анализ влияния фиксации образцов на их акустиче­ские характеристики стал предметом специальных исследований. Большая часть известных фактических данных по этому вопросу со­брана в работе Бэмбера и др. [13], посвященной изучению действия различных фиксирующих веществ. Было отмечено существенное различие в действии того или иного фиксирующего раствора на биологическую ткань. В частности, оказалось, что фиксация в фор­малине действительно позволяет в определенной мере сохранить акустические характеристики некоторых тканей, однако в целом на­блюдались заметные изменения, вызванные процессом фиксации. Эти изменения сводились к следующему. Во-первых, наблюдался рост коэффициента затухания в среднем на 10% на частоте 1 МГц и на 50% на частоте 7 МГц. Во-вторых, скорость звука уменьша­лась в среднем примерно на 1,5% и, в-третьих, коэффициент обрат­ного рассеяния спадал в среднем на 15% на частоте 1 МГц и на 45% на частоте 4 МГц. Эти результаты в отношении затухания и скорости звука согласуются с более свежими данными измерений на человеческом мозге [118]. В целом после фиксации в формалине образцы тканей характеризовались меньшими пространственными вариациями по сравнению с образцами свежеудаленных тканей. По­вышение жесткости за счет фиксации обеспечивало возможность из­готовления образцов с более равномерной толщиной. Как показали результаты измерений, выполненных Бэмбером и Хиллом [10], в интервале температур от 5 до 40 °С температурные зависимости коэффициента затухания а для свежевырезанных и фиксированных тканей имели аналогичный характер. С другой стороны, заметные изменения акустических характеристик после фиксации в формалине отмечались у тканей с анизотропными свойствами. В частности, фиксация вызывала возрастание а на 30% в скелетных мышцах ко­ровы при измерении затухания акустической волны, распространя­ющейся перпендикулярно мышечным волокнам. Если же волокна были ориентированы параллельно направлению распространения звука, фиксация не приводила к каким-либо заметным изменениям затухания [163].

Е. Влияние температуры и давления. Влияние температуры и давления на надежность и точность измерений затухания звука рас­сматривалось в разд. 4.4.2.2. Вообще говоря, небольшие изменения температуры не влекут за собой каких-либо серьезных проблем, однако следует отметить, что расхождения опубликованных данных по акустическим свойствам конкретных тканей (в частности, жиро­вой ткани) в определенной степени могут объясняться существен­ным различием тех температур, при которых проводились изме­рения [10].

Ж. Изменчивость, присущая биологическим тканям. Немного существует работ, в которых исследуются статистические вариации акустических параметров различных органов и тканей, «нормаль­ных» во всех отношениях. Эти вариации возникают в зависимости от биологического вида, пола, расы, продолжительности жизни и т. д. Известно, например, что с возрастом изменяется содержание коллагена в сердце и печени [61], а также содержание воды в мозге [4]. Последнее является, по-видимому, причиной того, что затухание звука в мозге ребенка примерно в три раза меньше затухания в мозге взрослого человека [118]. Установлено также, что скорость звука в молочной железе уменьшается с возрастом (см. разд. 5.3.3). Не исключено, что вариации акустических параметров будут наблю­даться у образцов, извлеченных из различных участков идентичных тканей или органов, или ориентированных различным образом. В то же время измерения на печени и сухожилиях [90] показывают, что, по всей видимости, коэффициент поглощения звука, по крайней мере для указанных тканей, слабо зависит от биологического вида.

3. Изменения после смерти. Рассмотренные выше проблемы весьма далеки от полного решения, однако еще меньше мы можем сказать в ответ на второй важный вопрос из табл. 4.3, касающийся взаимосвязи акустических параметров тканей в прижизненном со­стоянии и после смерти. Из-за почти полного отсутствия информа­ции вопросы, указанные в группе Б табл. 4.3, являются весьма дискуссионными и нуждаются в уточнении по мере появления но­вых фактических данных. По ряду причин прекращение кровотока может сделать исследуемую ткань непригодной для определенных измерений [136], хотя в работах [45, 187] не было найдено каких-либо существенных различий в скорости звука и затухании между живой тканью и тканью после смерти. В работе [98] было высказано предположение, что различие в кровеносных системах серого и бело­го вещества мозга, а также пульсации живого мозга увеличивают рассогласование акустических импедансов этих тканей. В результате границы между серым и белым веществом живого мозга становят­ся более заметными на акустическом эхо-импульсном изображении по сравнению со случаем удаленного мозга, хотя последний фикси­ровался в формалине. Можно предположить, что наблюдаемые различия между живыми и удаленными тканями в значительной мере будут объясняться температурной зависимостью акустических параметров [10, 79, 118], если измерения in vitro не проводятся при естественной температуре тела. Однако в работе [208] было обнару­жено, что коэффициент затухания на частоте 0,97 МГц в мозге соба­ки возрастал на 7 — 25°7о после ее внезапной смерти. Очевидно, что такое изменение затухания нельзя объяснить только на основе тем­пературных различий. С другой стороны, авторы работы [149] по­казали, что значения скорости звука в конечностях живых живот­ных (эти конечности почти целиком состоят из подкожного жира и мышечной ткани) лежат между значениями скорости звука, изме­ренными при температуре тела в удаленных образцах жировой и мышечной ткани. В работе [72] с помощью термоэлектрического метода нестационарного нагрева проводились сравнительные изме­рения коэффициента поглощения звука в печени мыши in vivo и не­посредственно после смерти животных. Статистическая обработка полученных результатов показала, что никаких заметных различий в обоих случаях нет. В работе [137] измерялось уменьшение коэффи­циента затухания в мышечной ткани кошки в течение 4 ч после смерти животного. При этом температура поддерживалась на уров­не 38 °С. За указанное время коэффициент затухания на частоте 1,75 МГц уменьшился в среднем на 24%. Для сравнения следует от­метить, что исходные вариации коэффициента затухания между пятью различными животными составляли ±53%. Было также об­наружено, что после 4-часового периода затухание вновь начинало возрастать.

4.5. Обзор литературных данных о коэффициентах затухания и поглощения

Анализу акустических характеристик биологических тканей по­священы прекрасные обзорные работы Карстенсена [30], Данна и др. [53], Данна и О'Брайена [56], Джонстона и др. [107], Уэллса [203]. По опубликованным данным составили сводные таблицы акустических параметров различных органов и тканей Чиверс и Парри [35], Голдман и Хьютер [81], Госс и др. [87, 88]. Мы не бу­дем здесь подробно воспроизводить имеющийся обширный матери­ал, хотя на нем и строится весь настоящий раздел. Основное внимание мы уделим тем вопросам, которые не рассматривались или были неправильно истолкованы в оригинальных обзорах. Кро­ме того, мы остановимся на новых данных, которые были получе­ны за последнее время. Частично эти данные уже приводились в разд. 4.4.2.5. При знакомстве с настоящей главой для удобства сравнения результатов мы рекомендуем читателю обращаться к рис. 4.10.

4.5.1. БИОЛОГИЧЕСКИ «ПРОСТЫЕ» СРЕДЫ

По-видимому, Хьютер [104] был первым, кто указал на сущест­вование взаимосвязи между коэффициентом затухания звука и сложностью структуры биологических сред. К «простым» по своей структуре средам можно отнести воду и биологические молекулы в водном растворе или суспензии. Исследование водных растворов макромолекул шло достаточно интенсивно.

Рис. 4.10. Зависимости коэффициентов затухания звука от частоты в различных тка­нях и биологических жидкостях. Для большинства мягких тканей опубликованные данные характеризуются большим разбросом, причем полученные значения перекры­ваются для тканей различного вида. Для костных тканей также получен широкий диапазон значений коэффициента затухания (здесь не приводится). Представленные примеры были выбраны лишь для демонстрации характерных частотных зависимо­стей и соотношений между параметрами тканей.  — Легкие [46]; 2 — кости черепа [103]; 3 — сухожилия (данные Дуссика и Фритча, взятые из работы [87]; 4 — кожа (данные Дуссика и Фритча, взятые из работы [87]); 5 — молочная железа (усреднен­ные значения) [9]; 6 — скелетная мышца при распространении звука параллельно волокнам (данные Коломбати и Петральи, Дуссика и др., Бушмана и др. и Хьютера, взятые из работы [35]); 7 — фиксированная сердечная мышца на частоте 100 МГц [209]; 8 — мозг взрослого человека [8, 118]; 9 — печень на частотах 1 — 10 МГц [177]; 10 — печень на частоте 100 МГц [197, 183]; 11 — почка на частотах 100 и 220 МГц [ПО]; 12 — селезенка [8]; 13 — семенники [8]; 14 — мозг ребенка [118]; 75 — цельная кровь [32]; 16—кистозная жидкость молочной железы [126] (9,4%-ный белковый раствор); 77—плазма крови [32]; 18— 10%-ный раствор гемоглобина при темпера­туре 25 °С [119, 204]; 19 — диапазон значений для растворов аминокислот [119]; 20 — вода [181].

Интерес к этим средам объяснялся предполагаемой ведущей ролью механизмов молекуляр­ной релаксации в затухании ультразвука в биологических тканях. В частности, Паули и Шван [177] на основе измерений затухания зву­ка в цельной печени и ее гомогенате, состоящем из субклеточных компонентов печени, убедительно доказали, что основной вклад в затухание вносит поглощение на макромолекулярном уровне.

Некоторые свойства воды обсуждались в разделе 4.3.5, где рас­сматривалась модель структурной релаксации молекул воды с дву­мя устойчивыми состояниями. Такая модель была предложена Холлом [53, 92]. Процесс перестройки из одного состояния в другое характеризуется, по-видимому, постоянной времени, равной при­близительно 10-12 с. В результате поглощение на частоте около 1 МГц оказывается пропорциональным f2, однако значение  (равное 15,7-10-17 с2/см при температуре 37 °С) превышает расчет­ное значение этого параметра, полученное с учетом только класси­ческих механизмов.

4.5.1.1. Внутримолекулярное поглощение

На частотах, используемых в медицинской практике, поглоще­ние ультразвука водой, находящейся в тканях, вносит пренебрежи­мо малый вклад в суммарное затухание. Рассматривая компоненты тканей в порядке возрастания сложности их структуры, можно ви­деть, что первый заметный вклад в величину поглощения вносят биополимеры. Мономеры, такие, например, как аминокислоты, в водном растворе интересны тем, что при соответствующих значе­ниях рН они обусловливают поглощение, которое можно описы­вать процессом с одной частотой релаксации. Однако поглощение в растворе биополимера значительно больше поглощения в соответствующем растворе мономеров, из которых составлен данный полимер. Подобная закономерность, которую можно охарактеризо­вать как «целое много больше суммы частей», справедлива для биополимеров разной природы: белков, нуклеиновых кислот и по­лисахаридов.

На самом деле ситуация еще более сложна. Коэффициент удель­ного поглощения любого конкретного биополимера растет с увели­чением молекулярной массы только в пределах интервала значений молекулярной массы, не превышающих массу 100 мономеров [121]. По обеим сторонам этого интервала коэффициент удельного погло­щения никак не коррелирует с молекулярной массой (т. е. в преде­лах таких групп, как аминокислоты или белки). Непонятно, какие свойства молекул ответственны за различия в поглощении в преде­лах этих групп. По-видимому, конформационные перестройки моле­кул определяют некоторые из этих свойств, но в какой степени — неизвестно. Желатин, который является денатурированной формой коллагена и в водных растворах имеет структуру случайного клуб­ка, характеризуется значительно меньшим удельным поглощением по сравнению с глобулярными белками, обладающими третичной и четвертичной структурами. Нативный коллаген и ДНК (дезокси-рибонуклеиновая кислота) в водных суспензиях или растворах ха­рактеризуются еще более высоким по сравнению с белками удельным поглощением. Обе эти молекулы имеют очень высокий уровень структурной организации (тройная спираль и, соответствен­но, двойная спираль). С другой стороны, величины удельного по­глощения молекул полисахаридного декстрана и фиколла, имеющих одинаковый молекулярный вес, приблизительно совпадают, хотя молекулы декстрана представляют собой длинные цепочки, а моле­кулы фиколла имеют глобулярную структуру. Вклады в поглоще­ние, обусловленные классическими вязкими потерями, для этих молекул совершенно различны. В общем случае сдвиговая вязкость растворов макромолекул никак не коррелирует с коэффициентом поглощения звука.

Частотные зависимости поглощения ультразвука аналогичны для всех полимеров, обладающих структурной организацией высо­кого порядка. Этот факт наводит на мысль, что поглощение в та­ких полимерах обусловлено действием одного и того же механизма, отличного, к примеру, от механизма поглощения в желатине. Близ­кая к линейной форма частотной зависимости поглощения в этих полимерах свидетельствует о распределении времен релаксации, однако конкретные механизмы действующих релаксационных про­цессов неизвестны. Общепринятым является мнение, что при нор­мальных физиологических значениях рН наиболее существенный вклад в поглощение обусловлен, вероятно, возмущениями гидрат-ных оболочек макромолекул под действием ультразвука. Перерас­пределение этих областей высокоструктурированной воды, окру­жающей каждую молекулу, приводит к поглощению энергии в про­цессе структурной релаксации. Возможно, что поглощение ультра­звука определяется конформацией биополимера в той степени, в какой она влияет на равновесие между связанными и свободными молекулами. Такие механизмы часто называют взаимодействиями между растворенным веществом и растворителем. Гипотеза о структурной релаксации в определенной степени подтверждается ре­зультатами работы [195], авторы которой зафиксировали наличие небольших отрицательных температурных коэффициентов по­глощения.

Несмотря на то, что липиды в той или иной форме составляют вторую основную компоненту сухого веса многих мягких тканей (первую образуют белки), исследованию их акустических характери­стик уделялось сравнительно мало внимания. В тех работах, кото­рые были посвящены этому вопросу, рассматривались липиды и структуры, связанные с клеточными мембранами, и использовались суспензии фосфолипидов типа лецитина в форме биослоев, образу­ющих липосомы. При таких условиях поглощение звука может быть рассмотрено в рамках либо одиночного релаксационного про­цесса [78], либо нескольких действующих релаксационных процес­сов [94] с частотами релаксации, лежащими в диапазоне от 1,6 до 16 МГц. Возможно, что механизмы этих процессов заключаются в конформационных перестройках, связанных с переходом из кри­сталлической в жидкокристаллическую фазу. Такой фазовый пере­ход происходит при температуре около 41,3 °С, когда амплитуда релаксации максимальна и скорость звука достигает локального ми­нимума, характеризующегося очень большим отрицательным зна­чением температурного коэффициента [146, 151]. По-видимому, на частотах выше 150 МГц какие-либо дополнительные релаксацион­ные процессы с существенной амплитудой не действуют.

4.5.1.2. Межмолекулярное поглощение

При малых концентрациях макромолекул в растворе часто, хотя и не всегда, зависимость поглощения от концентрации на началь­ном участке оказывается линейной, т. е. удельное поглощение имеет постоянное значение. Именно на этом участке основную роль игра­ют рассмотренные выше механизмы внутримолекулярного погло­щения. При достаточно высоких концентрациях в растворе удельное поглощение возрастает с ростом концентрации макромо­лекул. Как считают, это явление обусловлено усилением влияния некоторого, пока еще не изученного, механизма взаимодействия между самими макромолекулами. Высказывалось предположение, что при уровнях концентрации, соответствующих концентрации мо­лекул в интактных биологических тканях, основной вклад в погло­щение звука тканями вносят механизмы межмолекулярного поглощения (solute — solute interactions).

Имеются и другие факты, свидетельствующие в поддержку идеи о том, что взаимодействия между макромолекулами играют важ­ную роль. Кремкау и Карстенсен [119, 120] собрали все соответ­ствующие данные, полученные к тому времени, причем некоторые из них касались обработки растворов макромолекул специальными химическими препаратами, усиливающими молекулярные взаимо­действия. Один из классов таких препаратов образуют гистологи­чески фиксирующие вещества, которые способствуют образованию сшивок между соседними белковыми молекулами. Обработка таки­ми веществами приводит к повышению жесткости и сохранности биологических тканей. Влияние фиксирования в формалине на аку­стические характеристики неповрежденных тканей, о котором шла речь в разд. 4.4.2.5, можно теперь рассматривать как эффект, под­тверждающий в определенной мере предположения Кремкау и Карстенсена. Оказалось, что усиление связей между белковыми мо­лекулами приводит к увеличению поглощения, но по неясным при­чинам оно вызывает также уменьшение скорости звука. В этом плане представляет интерес скелетная мышца, поскольку сокраще­ние мышечных волокон связано с ростом коэффициента затухания [22, 80] и при некоторых обстоятельствах с небольшим уменьшени­ем скорости звука (см. разд. 5.3.1). Хотя конкретный действующий механизм этих явлений не установлен, по-видимому, можно прове­сти аналогии между образованием актин-миозиновых поперечных мостиков при мышечном сокращении и действием полимеризую-щих фиксирующих препаратов [7].

Как всегда, существуют данные, нарушающие ясность картины и запутывающие ситуацию. Можно отметить, например, что дена­турация и дегидратация белков биологических тканей под влиянием этилового спирта [13], нагрева или изменения рН [131, 177] приво­дят к повышению затухания и поглощения звука.

4.5.2. БИОЛОГИЧЕСКИЕ ТКАНИ

4.5.2.1. Влияние метода измерений

Между данными о коэффициентах поглощения и затухания звука в биологических тканях, опубликованными разными авторами, су­ществуют значительные расхождения. Это наблюдается даже в тех случаях, когда предположительно речь идет об одних и тех же орга­нах животных одного вида. Все это затрудняет возможность обоб­щения имеющихся данных с целью проверки предложенных теоретических гипотез или разработки надежных рекомендаций по созданию ультразвуковой аппаратуры. Необходимо весьма осто­рожно подходить к анализу и интерпретации имеющихся экспери­ментальных данных.

В разд. 4.4.2.5 уже отмечалось, что очень часто причиной рас­хождения полученных результатов является различие в условиях из­мерений. Кроме того, эти расхождения могут быть связаны с существованием и применением большого разнообразия методов измерений (разд. 4.4.1). По-видимому, наиболее заметное различие возникает между так называемыми фазочувствительными система­ми и системами, регистрирующими энергию сигнала (не чувстви­тельными к фазе), при их использовании для измерений параметров одних и тех же образцов биологических тканей. Полхаммер и др. [183] на примере печени коровы показали, что при использовании различных, но не чувствительных к фазе методов измерений можно получить воспроизводимые результаты для коэффициентов затуха­ния в широком диапазоне частот — от 1 до 100 МГц. Тем не менее, на основе данных, опубликованных для мягких тканей, в общем случае очень непросто провести различие между истинными измене­ниями биологического характера и вариациями, обусловленными систематическими погрешностями. Поэтому при анализе зависимо­стей акустических параметров от каких-либо других свойств ткани или внешних условий (например, температуры) желательно ограни­читься (хотя это часто и невозможно) рассмотрением данных, полу­ченных в какой-либо одной лаборатории, где указанные зависи­мости исследовались специально.

4.5.2.2. Вклад рассеяния в затухание звука

Оценка вклада, который рассеяние вносит в суммарное затуха­ние в исследуемой ткани, является, по-видимому, первым сущест­венным шагом к пониманию механизмов рассеяния и поглощения акустических волн в тканях. Удивительно, что для большинства биологических тканей отношение либо не известно,  либо его измеренное значение является весьма спорным. Во многом это свя­зано с трудностями сравнения опубликованных данных, получен­ных в разных лабораториях, а также со сложностью проведения прямых измерений величины  (см. гл. 6). Следует также напом­нить, что результаты измерений коэффициента затухания могут за­висеть от конкретной геометрии измерительной схемы (см. разд. 4.2 и 4.4.2.1).

Для некоторых биологических сред анализ и оценка реальных значений  не вызывает больших затруднений. Во-первых, в че­ловеческом организме существует ряд однородных биологических сред, в которых при отсутствии патологических изменений рассея­ния звука, по-видимому, вообще не происходит, по крайней мере на тех частотах, которые обычно используются в медицинской практике. Примерами таких сред могут служить околоплодная жидкость, влага передней камеры, стекловидное тело, хрусталик глаза и кистозная жидкость.

Во-вторых, не вызывает сомнения тот факт, что наличие границ раздела между воздухом и тканью в легких приводит к очень боль­шому затуханию ультразвука в этом органе. Уравнения, описываю­щие затухание на газовых пузырьках (разд. 4.3.3), использовались Данном и Фраем [52] для теоретических оценок величины и частот­ной зависимости затухания в легких. Следует, однако, отметить, что предсказанный минимум затухания в частотной области 4 — 7 МГц в дальнейшем не получил экспериментального подтверж­дения [46]. Вместо этого было показано, что затухание в легких мо­нотонно возрастает с ростом частоты в диапазоне от 1 до 6 МГц.

В-третьих, нет расхождения в мнениях относительно того, что присутствие интактных клеток в крови определяет лишь незначи­тельную долю затухания, большая часть которой в основном обус­ловлена вязкими потерями за счет относительного движения (см. следующий раздел). Ниже мы приведем результаты прямого изме­рения абсолютных значений  для крови. В работе [194] была получена интересная зависимость  от изменения показателя гема-токрита с максимумом при концентрации красных кровяных телец, равной 26%, т.е. при концентрации более низкой, чем в нормаль­ной крови.

Все возможные способы определения вкладов поглощения и рас­сеяния в затухание звука можно разделить на прямые и косвенные методы. Прямые методы измерения коэффициента поглощения бы­ли рассмотрены в разд. 4.4.1.1; лишь совсем недавно были пред­приняты попытки прямых измерений коэффициента рассеяния, не требующие данных о коэффициентах поглощения или затухания звука. При измерениях абсолютных значений сечения рассеяния еди­ничного объема возникает ряд серьезных проблем, связанных с не­обходимостью точных оценок поправочных коэффициентов. Введе­ние таких поправочных коэффициентов требуется для того, чтобы сделать результаты измерений не зависящими от конкретного типа той аппаратуры, которая используется как для получения абсолют­ного значения дифференциального сечения рассеяния единичного объема при выбранном угле рассеяния (для этой цели часто испо­льзуется обратное рассеяние), так и для определения с высокой точ­ностью усредненного углового распределения рассеяния. На это угловое распределение существенно влияют форма образца и вариа­ции угла перекрытия характеристик направленности приемника и излучателя. Несмотря на все эти трудности, результаты прямого измерения рассеяния позволяют, по-видимому, получить наиболее точные на сегодняшний день оценки отношения Кэмпбелл и Вааг [28] нашли, что для печени теленка отношение  составляет примерно 2% в частотном диапазоне 3 — 7 МГц. Нассири и Хилл [161] для частотного диапазона 4 — 7 МГц получили приближенные значения этого отношения для печени человека, мышечной ткани и крови. Они равнялись соответственно 19, 17 и 0,3%. Полученные данные представляют большой интерес, поскольку с их помощью можно одновременно контролировать значения  и , найденные в результате прямых измерений. Паркер [175] провел прямые изме­рения  и  в образцах печени коровы и на основе сравнения дис­персии двух наборов данных установил, что на частотах 1,1 и 3,3 МГц значения этих величин статистически неразличимы. Замет­ное различие, соответствующее значению = 18%, наблюдалось лишь на частоте 5,6 МГц.

Помимо прямых методов измерения существует большое число косвенных методов оценки вкладов поглощения и рассеяния в зату­хание звука, однако эти методы, как правило, позволяют получить лишь вспомогательные данные. Наиболее убедительной в этом пла­не представляется классическая работа Паули и Швана [177], в которой показано, что затухание звука в цельной печени коровы уменьшается после гомогенизации ткани. Из полученных ими ре­зультатов следует [101], что в частотном диапазоне 1 — 10 МГц зна­чение  для печени составляет приблизительно 30%. В этом исследовании предполагалось, что процесс гомогенизации, который приводит к устранению из ткани всех рассеивающих структур вплоть до структур субклеточного уровня, не влияет на коэффици­ент поглощения звука. Справедливость такого предположения вы­зывает большие сомнения, поскольку определенный вклад в поглощение могут давать потери, возникающие на неоднородностях ткани за счет вязкого относительного движения. Тем не менее полученное значение 30% представляет полезную информацию, по­скольку оно определяет верхний предел возможных значений  в печени, с которым можно сравнивать результаты других оценок.

Предпринимались попытки сравнительного анализа опублико­ванных данных по результатам измерений величин  и д. Следует отметить, однако, что даже в случае использования фазонечувствительной аппаратуры для измерения затухания есть опасность, что на результаты измерения затухания звука сильно влияет наличие в среде газовых пузырьков (а также ряд других факторов), тогда как на результатах измерения поглощения все это никак не сказывается. Госс и др. [90], а также Полхаммер и др. [183] получили, что в ча­стотном диапазоне 0,5 — 10 МГц значения для печени лежат в интервале 23 — 61%. В некоторых работах приводятся и более низкие значения этого отношения.

Другие методы косвенных оценок основаны на моделировании частотной зависимости затухания в печени с помощью уравне­ния (4.37), выведенного в разд. 4.3.4 применительно к твердым те­лам [160], и на анализе различий между поглощением, обратным рассеянием и затуханием звука в процессе распада ткани и ее гисто­химической фиксации [7]. В работе [160] в предположении, что ко­эффициент пропорционален f4, проводились оценки таких значе­ний множителя В из уравнения (4.37), при которых расчетная ча­стотная зависимость  в печени согласовывалась бы с имеющимися экспериментальными данными. Было получено, что в частотном диапазоне 1 — 5 МГц отношение  составляет приблизительно 1% для нормальной печени и достигает 8— 13% для печени с ожи­рением. В работе [7] при проведении расчетов предполагалось, что коэффициент поглощения и угловое распределение рассеяния су­щественно не меняются в процессе распада ткани. В работе [131] наблюдались изменения коэффициента поглощения, вызванные фик­сацией в формалине. В этом случае значения параметра , полу­ченные для печени, изменялись от 9 до 16% на частоте 4 МГц.

По имеющимся данным коэффициент затухания звука в костной ткани может в 2 — 20 раз превышать его значения в мягких тканях, причем опубликованные данные по частотной зависимости затуха­ния в костях сильно расходятся. Несколько авторов [16, 103] счита­ют, что такая частотная зависимость подчиняется закону, кото­рый справедлив в тех случаях, когда затухание звука определяет­ся в основном рассеянием на гранулированных структурах (см. разд. 4.3.4). Однако Фрай [74] предполагал, что характер получен­ной в работе [103] частотной зависимости можно объяснить дей­ствием вязких потерь при относительном движении отдельных участков среды.

4.5.2.3. Вклад структурных неоднородностей в поглощение

В разд. 4.3.3 были рассмотрены возможные механизмы (отлич­ные от рассеяния продольной волны), благодаря которым мелко­масштабные структурные неоднородности могут давать вклад в поглощение энергии акустических волн. Карстенсен и Шван [32] установили, что при нормальном показателе гематокрита в частот­ном диапазоне 0,7 — 4 МГц около 19% затухания ультразвука в крови не может быть обусловлено только поглощением акустиче­ской энергии белками крови и должно быть связано с присутствием интактных клеток. При этом приближенные оценки О'Доннелла и Миллера [166] показывают, что относительный вклад поглощения, обусловленного вязким (и тепловым) взаимодействием между эти­ми клетками и окружающей жидкостью, составляет примерно 10%, а из оставшейся части менее 1% может быть отнесено на счет рас­сеяния продольных волн.

Рассматривая мышечные миофибриллы и фибриллы коллагена в качестве структурных элементов соответственно сердечной мыш­цы и кожи, О'Доннелл и Миллер попытались также оценить потери на неоднородностях в этих тканях. Для обоих случаев они получи­ли, что вклад этих потерь в величину затухания достигает прибли­зительно 60%. Эти данные говорят о том, что при анализе многих мягких тканей таким механизмом потерь пренебрегать нельзя.

В работах [81, 163] показано, что затухание звука в скелетных мышцах при распространении волны параллельно мышечным во­локнам в 1,6 раза на частоте 0,3 МГц и в 2 раза на частоте 8 МГц больше, чем при распространении звука поперек волокон. Механизм подобной анизотропии не изучен. Можно лишь отметить, что по данным расчетов, выполненных в работе [2], вязкие потери за счет относительного движения частиц асимметричной формы в суспен­зиях будут больше в том случае, когда частицы ориентированы по направлению движения в звуковом поле своей «узкой», а не «широ­кой» частью (анизотропия скорости звука в мышечной ткани под­робно рассматривается в разд. 5.3.1).

4.5.2.4. Частотная зависимость

Ранее уже обсуждалась частотная зависимость затухания звука в некоторых мягких тканях и других биологических средах. Было получено, что показатель степени т в выражении

связан с возможными относительными вкладами различных меха­низмов затухания. Как видно из рис. 4.10, для большинства мягких тканей и биологических жидкостей человеческого организма значе­ния т близки к единице. Экспериментальные исследования показа­ли, что для некоторых тканей эти значения остаются неизменными в достаточно широком частотном диапазоне вплоть до тех частот, на которых существенную роль начинает играть поглощение в воде. При дальнейшем повышении частоты следует ожидать, что значе­ние т для этих тканей будет возрастать и приближаться к т = 2.

Многие авторы, используя различные теоретические модели по­глощения звука, рассмотренные в разд. 4.3.1 —4.3.3, пытались объ­яснить, почему поглощение за период  для мягких тканей остается приблизительно постоянным в пределах широкой полосы частот. Однако явная нехватка опубликованных в литературе сведе­ний пока не позволяет проанализировать ни одно из этих объясне­ний с нужной степенью глубины.

Анализ отдельных примеров, опубликованных в литературе для мягких тканей, показывает, что уравнение (4.63) далеко не всегда является наилучшей аппроксимацией реальных зависимостей зату­хания от частоты. На практике довольно часто величина т умень­шается при понижении частоты (иногда она близка к нулю) и стремится к более высоким значениям с ростом частоты. Хотя та­кое поведение может объясняться погрешностями измерения, свя­занными с присутствием в тканях газовых пузырьков, можно назвать ряд примеров, которые достаточно убедительно говорят о том, что подобный характер зависимости затухания от частоты определяется свойствами именно исследуемой ткани. В частности, о наличии такого эффекта в мышечной ткани свидетельствуют даже обобщенные литературные данные (рис. 4.10). Видно, что величина  в данном случае принимает минимальное значение на частоте около 3 МГц. Эти факты наводят на мысль, что помимо прочих областей может существовать область низкочастотной релаксации вблизи частоты 40 кГц [104]. В работах [199, 200] было показано, что характеристические частоты многих релаксирующих элементов мышечной структуры действительно лежат в частотной области, примыкающей к 31 кГц.

4.5.2.5. Температурная зависимость

В разд. 4.3.5 был дан общий анализ влияния температуры на затухание звука с учетом действующих механизмов поглощения и рассеяния. Отметим, что экспериментальные данные, с которыми можно было бы сравнить результаты этого анализа, чрезвычайно скудны.

Наиболее полно информация о температурных зависимостях за­тухания в мягких тканях собрана в работе Бэмбера и Хилла [10]. Позднее были опубликованы дополнительные данные, подтвержда­ющие выводы указанных авторов [9, 79]. На частотах более 2 МГц в интервале температур (Т) от 6 до 40 °С затухание является моно­тонно спадающей функцией температуры, причем температурный коэффициент затухания () уменьшается с ростом частоты и температуры. Эта зависимость усложняется на более низких часто­тах, где поглощение и, возможно, затухание звука несколько воз­растают при повышении температуры. Аналогичные результаты были получены для яичного белка, поглощение звука в котором на частотах ниже 4 МГц характеризуется небольшим положительным значением температурного коэффициента поглощения. Выше этой частоты температурный коэффициент становится отрицательным [106]. При температурах, превышающих 40 °С, dp/dT для свежевырезанных образцов ткани становится положительным даже на вы­соких частотах. Возможно, что такое поведение объясняется тепловой денатурацией макромолекул. Жировая ткань характеризу­ется наибольшим отрицательным значением температурного коэф­фициента . В частности, на частоте 3 МГц при переходе от температуры тела к комнатной температуре затухание в жировой ткани возрастает почти на 300%, тогда как в других тканях это приращение составляет около 20%. В сложной структуре молочной железы, состоящей как из жировой, так и нежировой ткани, на фик­сированных частотах  может меняться совершенно непредска­зуемо в зависимости от направления распространения акустическо­го пучка. Иногда этот коэффициент становится положительным да­же на высоких частотах. В среднем же рассматриваемые акустиче­ские характеристики молочной железы коррелируют с данными, полученными для других биологических тканей.

Наблюдаемые температурные зависимости затухания в мягких тканях нельзя объяснить действием какого-либо одного механизма поглощения или рассеяния. По-видимому, различные механизмы будут играть преобладающую роль в зависимости от конкретных значений температуры и частоты в том или ином случае. На часто­тах выше 3 МГц температурная зависимость затухания в нежиро­вых тканях аналогична температурной зависимости, полученной для плазмы крови [31]. Качественно с этим согласуется величина смещения релаксационных частот при изменении температуры, по­скольку на частотах выше 3 МГц угловой коэффициент графика за­висимости ln() от f действительно принимает небольшие положительные значения (см. разд. 4.3.5). Как уже отмечалось в разд. 4.5.2.4, ниже этой частоты для некоторых мягких тканей за­висимость In() от f характеризуется небольшими отрицательны­ми значениями углового коэффициента. Такая картина согласуется также с тем, что температурные коэффициенты поглощения (см. выше) имеют положительные значения.

В большинстве мягких тканей на частотах, превышающих 3 МГц, и при температурах выше 20 ° С затухание звука уменьшает­ся с ростом температуры пропорционально корню квадратному из вязкости. На основании этого результата О'Доннелл и др. [169] пришли к заключению, что важную роль в этом процессе могут играть вязкие потери за счет относительного движения. При темпе­ратурах ниже 20 °С жировая ткань, а также и другие ткани характе­ризуются отрицательным температурным коэффициентом затуха­ния , который спадает с ростом температуры значительно круче, чем корень квадратный из вязкости [7]. На рис. 4.11 пред­ставлены суммарные данные по поглощению и затуханию звука в тканях центральной нервной системы мыши, кошки и человека. Эти данные получены in vivo, на свежих образцах in vitro, а также на фиксированных образцах. Конечно, нежелательно на одном гра­фике изображать различные величины, полученные при неидентич­ных условиях на образцах различного вида, однако ограниченность информации исключает другую возможность.

Рис. 4.11. Изотермические зависимости параметра  от частоты для тканей цент­ральной нервной системы. На частотах ниже 1 МГц представленные зависимости характеризуют поглощение звука в спинном мозге мыши [50], выше 1 МГц эти гра­фики соответствуют затуханию звука в фиксированном мозге коровы [10]. Результа­ты Робинсона и Лили [187] для затухания в мозге кошки на частоте 4,2 МГц в интервале температур от 30 до 50 °С, а также данные Кремкау и др. [118] для мозга человека согласуются с представленными зависимостями. Данные этих авторов мы не приводим, чтобы не загромождать рисунок.

Специфика представ­ленных на рис. 4.11 графиков заключается в том, что, хотя цент­ральная частота области низкочастотной релаксации смещается в сторону больших значений с ростом температуры, усредненная ам­плитуда релаксации является, по-видимому, спадающей функцией температуры. Кроме того, форма релаксационной кривой меняется при изменении температуры [30]. В настоящее время все эти факты не имеют объяснения.

По данным работы [112] в частотном диапазоне 1,4 — 4,5 МГц затухание звука в костях увеличивается с ростом температуры. В работе [30] высказывалось предположение, что это может быть свя­зано с небольшими отрицательными значениями углового коэффи­циента зависимости ln() от f в костях. В то же время автор работы [16] считает, что подобное поведение может служить и до­казательством того, что механизм затухания звука связан с явлени­ем рассеяния.

4.5.2.6. Влияние структурных компонентов ткани

В работах [48, 84, 164, 182] было показано, что для большинства биологических тканей (за исключением таких тканей, как жир, лег­кие и кости) можно найти приближенные эмпирические соотноше­ния, описывающие взаимосвязь между акустическими свойствами тканей и концентрациями определенных структурных компонентов. В частности, при переходе от жидкостей типа крови к сухожилиям и хрящам в них возрастает содержание структурных белков (колла­гена) и этот рост коррелирует с увеличением затухания и скорости звука. В паренхиматозных тканях, характеризующихся сравнитель­но малым содержанием коллагена, затухание и скорость звука зави­сят, по-видимому, в основном от общего содержания глобулярных белков. Не исключено также, что величины этих параметров обрат­но пропорциональны содержанию воды в тканях (см. также рабо­ту [14]). Иногда высказывалось предположение, что коллаген явля­ется важным в акустическом плане элементом ткани, особенно в отношении рассеяния звука [63]. Недавно было показано [83], что удельное поглощение и скорость звука в водном растворе коллагена соответственно почти в 4 и 2 раза превышают значения этих пара­метров в растворе глобулярных белков (на единицу концентрации). Было также установлено, что рост содержания коллагена связан с высокими уровнями затухания ультразвука, свидетельствующими о возможности патологии, например, в случае некоторых первичных опухолей молочной железы [115], а также при инфаркте миокарда в период рубцевания [150].

В ряде тканей важную роль играет также содержание жира глав­ным образом в силу очень низких значений скорости звука в жиро­вой ткани (см. гл. 5). Различные исследования показывают, что рост содержания жира в печени может привести к уменьшению ско­рости звука даже при малом содержании воды, а также к возраста­нию коэффициентов затухания и рассеяния [11, 14, 69, 160, 197, 205]. Те ткани, где содержится много жира и имеется большое чис­ло границ раздела между жировой и нежировой компонентами, на­пример, ткани молочной железы [9], будут характеризоваться в среднем малой скоростью звука и большими значениями коэффици­ентов затухания и рассеяния в сравнении с другими мягкими тканями.

4.6. ЗАКЛЮЧЕНИЕ

Вопросы, связанные с исследованием затухания и поглощения продольных ультразвуковых волн в различных биологических сре­дах и тканях, представляются чрезвычайно сложными и очень дале­ки от понимания. В настоящее время отсутствуют какие-либо удовлетворительные объяснения наблюдаемых зависимостей зату­хания звука как от физических параметров (т. е. частоты, темпера­туры и так далее), так и от свойств самой ткани.

Большие трудности возникают при определении коэффициента затухания и вряд ли кому-либо удалось измерить его с высокой точностью. При использовании разных методов измерения для одних и тех же образцов получаются различные значения коэффици­ента затухания. Хотя такое расхождение результатов обусловлено главным образом влиянием систематических погрешностей измере­ния, не следует думать, что какой-либо метод, характеризующийся наименьшими погрешностями, во всех случаях будет давать наибо­лее правильные оценки акустических потерь (например, ультразву­ковая визуализация).

Мы не ставили себе здесь задачу обсудить все многочисленные практические выводы и рекомендации, которые вытекают из анали­за явлений и данных, рассмотренных в этой и следующей главах. Простыми следствиями являются невозможность получения с по­мощью ультразвукового зондирования изображений легочных или костных структур или же тех структур, которые лежат за этими органами, а также легкость идентификации заполненных жидкос­тью полостей. Более сложные случаи —это искажения ультразвуко­вого пучка и ухудшение пространственной разрешающей способности, обусловленные зависимостью затухания от частоты [67], а также возможность использования накопленных данных для выбо­ра оптимальной частоты при акустической визуализации какого-либо конкретного органа или для создания акустических фантомов, подходящих для контрольных и проверочных испытаний.

В настоящее время на основе методов измерения in vivo, рас­смотренных в разд. 4.4.1.3, создаются возможности разработки систем визуализации и анализа свойств биологических тканей более высокого уровня, обеспечивающих получение количественной ин­формации. О таких системах пойдет речь в гл. 9 и 10. В недавно вышедшей обзорной работе Джонса и Лимана [108] собраны дан­ные о результатах измерения затухания ультразвука in vivo и зави­симости этих результатов от патологического состояния организма.

ЛИТЕРАТУРА

1. Ahuja, A. S. (1979) Tissue as a Voigt body for propagation of ultrasound. Ultrasonic Imaging, 1, 136—143.

2. Ahuja, A. S. & Handel, W. R. (1978) Effects of particle shape and orientation on propagation of sound in suspensions. J. acoust. Soc. Amer. 63, 1074—1080.

3. Akiyama, I., Nishida, Y., Nakajima, M., & Yuta, S. (1983) On the measurement of frequency dependent attenuation in biological tissue using broadband pulsed ultrasound. IEEE Ultrasonic Symposium Proc. Vol. 2, Cat. No. 83CH1947-1, 800—805.

4. Altman, P. L. & Dittmer, D. S. (1972) Biology data book (2nd Ed.) Vol. I, FASEB, Washington, D. C, p. 392.

5. Andreae, J. H., Bass, R., Heasell, E. L., & Lamb J. (1958) Pulse techniques for measuring ultrasonic absorption in liquids. Acustica, 8, 131.

6. Baboux, J. C, Lakestani, F., Fleischmann, Perdix, M., Guillaud, C, and Goutte, R. (1976). An ultrasonic spectroscopy device: application to tissue differentia­tion. Proc. 2nd European Congress on Ultrasonics in Medicine, Kazner, E. et al. (Eds), American Elsevier Publishing Co., Inc., N. Y., pp. 108—114.

7. Bamber, J. C. (1979) Ultrasonic characterization of structure and pathology in human soft tissues. PhD Thesis, University of London.

8. Bamber, J. C. (1981) Letter: Ultrasonic attenuation in fresh human tissues. Ultrasonics, July 1981, 187—188.

9. Bamber, J. C. (1983) Ultrasonic propagation properties of the breast, In: Ultrasonic examinauon of the breast, (eds. Jellins, J. & Kobayashi, T.) John Wiley & Sons Ltd., Chichester, 37—44.

10. Bamber, J. C. & Hill, C. R. (1979) Ultrasonic attenuation and propagation speed in mammalian tissue as a function of temperature. Ultrasound Med. Biol. 5, 149—157.

11. Bamber, J. C. & Hill, C. R. (1981) Acoustic properties of normal and cancerous human liver: Dependence on pathological condition. Ultrasound Med. Biol. 7, 121—133.

12. Bamber, J. C, Hill, C. R., Fry, M. J., & Dunn, F. (1977) Ultrasonic attenuation and backscattering by mammalian organs as a function of time after excision. Ultra­sound Med Biol. 3, 15—20.

13. Bamber, J. C, Hill, C. R., King, J. A., & Dunn, F. (1979) Ultrasonic propagation through fixed and unfixed tissues. Ultrasound Med Biol. 5, 159—165.

14. Bamber, J. C, Hill, C. R., & King, J. A. (1981) Acoustic properties of normal and cancerous human liver — II. Dependence on tissue structure. Ultrasound Med. Biol. 7, 135—144.

15. Bamber, J. C. & Nassiri, D. K. (1985) Effect of gaseous inclusions of the frequency dependence of ultrasonic attentuation in liver. Ultrasound Med. Biol. 11, 293—298.

16. Barger, J. E. (1979) Attenuation and dispersion of ultrasound in cancellous bone, In: Ultrasonic tissue characterisation II. M. Linzer (ed), National Bureau of Standards, Spec. Publ. 525, US Govt. Printing Office, Washington, D. C, pp. 197—201.

17. Bergmann, P. G. (1949) The wave equation in a medium with a variable index of refraction. J. acoust. Soc. Amer. 7, 329—333.

18. Beyer, R. T. (1974) Nonlinear acoustics. Naval Ship Systems Command, U.S. Department of the Navy.

19. Beyer, R. T. (1965) Nonlinear Acoustics, In: Physical acoustics: principles and methods, (ed. Mason, W. P.) Vol. II. — Part B, Chap. 10, New York and London, Academic Press, pp. 231—264.

20. Beyer, R. T. & Letcher, S. V. (1969) Physical ultrasonics. New York and London, Academic Press.

21. Bhadra, Т. C. & Roy, B. (1975) Attenuation of ultrasonic energy in liquids by the streaming method. Ultrasonics International Conference Proc, Guildford, IPC Science and Technology Press Ltd., pp. 253—256.

22. Bhagat, P., Hajjar, W., & Kadaba, M. (1976) Measurement of the acoustic properties of a nerve-muscle preparation as a function of physiological state. Ultra­sonics, Nov. '76, 283—285.

23. Bjorno, L. (1975) Non-linear ultrasound — a review. Ultrasonics International Conference Proc, Guildford, IPC Science and Technology Press Ltd., pp. 110—115.

24. Braddick, H. J. J. (1965) Vibrations, waves, and diffraction. McGraw-Hill, London, New York, Toronto, Sydney.

25. Brendel, K. & Ludwig, G. (1975) Measurement of ultrasonic diffraction loss for circular transducers. Acoustica, 32, 110.

26. Busse, L. J. & Miller, J. G. (1981) Detection of spatially nonuniform ultrasonic radiation with phase sensitive (piezoelectric) and phase insensitive (acoustoelectric) receivers. J. acoust. Soc. Amer. 70, 1377—1386.

27. Calderon, C, Vilkomerson, D., Mezrich, R., Etzold, K. F, Kingsley, В., & Haskin, M. (1976) Differences in the attenutation of ultrasound by normal, benign, and malignant breast tissue. J. Clinical Ultrasound, 249—254.

28. Campbell, J. A. & Waag, R. C. (1984) Measurements of calf liver ultrasonic differential and total scattering cross-sections. J. acoust. Soc. Amer. 75, 603—611.

29. Carson, P. L., Meyer, C. R., & Scherzinger, A. L. (1981) Breast imaging in coronal planes with simultaneous pulse echo and transmission ultrasound. Science, 214, 1141—1143.

30. Carstensen, E. L. (1979) Absorption of sound in tissue, in "Ultrasonic tissue characterization II" (ed. M. Linzer), National Bureau of Standards, Spec. Publ. 525, U.S. Govt. Printing Office, Washington, D.C. pp. 29—40.

31. Carstensen, E. L., Li, K., & Schwan, H. P. (1953) Determination of the acoustic properties of blood and its components. I. acoust. Soc. Amer. 25, 286—289.

32. Carstensen, E. L., & Schwan, H. P. (1959) Absorption of sound arising from the presence of intact cells in blood. J. acoust. Soc Amer., 31, 185—189.

33. Carstensen, E. L., Law, W. K., McKay, N. D., & Muir, T. G. (1980) Demonstration of nonlinear acoustical effects at biomedical frequencies and intensities. Ultra­sound Med. Biol. 6, 359-368.

34. Chivers, R. C. & Hill, C. R. (1975) Ultrasonic attenuation in human tissue. Ultrasound Med. Biol. 2, 25—29.

35. Chivers, R. C. & Parry, R. J. (1978) Ultrasonic velocity and attenuation in mammalian tissues. J. acoust. Soc Amer. 63, 940—953.

36. Christensen, R. M. (1971) Theory of viscoelasticity, Academic Press, New York.

37. Cloostermans, M. J. Т. M. & Thijssen, J. M. (1938) A beam corrected estimation of the frequency dependent attenuation of biological tissues from backscattered ultrasound. Ultrasonic Imaging, 5, 136—147.

38. Colombati, S. & Petralia, S. (1950) Assorbimento di ultrasuoni in tessunti animali.

La Ricerca Scientifica Anno, 20°-N.l-2, 71—78.

39. Crosby, В. C. & Mackay, R. S. (1978) Some effects of time post-mortem on ultraso­nic transmission through tissue under different modes of handling. IEEE Trans. Biomed. Eng. BME-25, 91—92.

40. Duback, D. W., Frizzell, L. A., & O'Brien, Jr. W. D. (1979) An automated system for measurement of absorption coefficients using the transient thermoelectric technique, 1979 Ultrasonics Symposium Proc. IEEE Cat. No. 79CH 1482-92U, 388—391.

41. Duck, F. A. & Hill, C. R. (1979) Mapping true ultrasonic backscatter and attenuation distributions in tissue: a digital reconstruction approach, in: Ultrasonic tissue characterization II. (ed. M. Linzer), National Bureau of Standards Spec. Publ. 525, U.S. Govt. Printing Office, Washington, D. C. pp. 247—251.

42. Duff in, W. J. (1968) Advanced electricity and magnetism. London, McGraw-Hill Ltd. (pp. 172—174).

43. Dumas, G. A., Thiry, P. S., & Drouin, G. (1983) Interferometric measurement method of ultrasonic attenuation in small liquid samples. IEEE Trans. Son. Ultrason., 30, 59—68.

44. Dunn, F. (1962) Temperature and amplitude dependence of acoustic absorption in tissue. J. acoust. Soc. Amer. 34(10), 1545—1547.

45. Dunn, F. (1965) Ultrasonic absorption by biological materials, in, Ultrasonic energy: biological investigations, and medical applications, (ed. E. Kelly), 51—65. University of Illinois Press, Urbana.

46. Dunn, F. (1974) Attenuation and speed of sound in lung. J. acoust. Soc. Amer. 56, 1638—1639.

47. Dunn, F. (1975) Ultrasonic attenuation, absorption and velocity in tissues and organs, in: Seminar on ultrasonic tissue characterization, (ed. M. Linzer), Washington, D. C, N.B.S. Special Publ. 453, pp. 21—28.

48. Dunn, F. (1976) Ultrasonic attenuation, absorbtion and velocity in tissues and organs in: Ultrasonic tissue characterization, (ed. M. Linzer), Washington, D.C., N.B.S. Special Publication 453, U.S. Govt. Printing Office, 21—28.

49. Dunn, F. (1981), частное сообщение.

50. Dunn, F. & Brady, J. K. (1974) Temperature and frequency dependence of ultrasonic absorption in tissue, in, Proc. Sth Intl. Congress on Acoustics, Goldcrest Press, Trowbridge, Vol. I,, p. 366c.

51. Dunn, F. & Beyer, J. E. (1962) Generation and detection of ultra-highfrequency sound in liquids. J. acoust. Soc. Amer. 34, No. 6, 775—778.

52. Dunn, F. & Fry, W. J. (1961) Ultrasonic absorption and reflection by lung tissue. Phys. Med. Biol., 5, 401—410.

53. Dunn, F., Edmonds, P. D., & Fry, W. J. (1969) Absorption and dispersion of ultrasound in biological media, in: Biological engineering (ed. Schwan, H. P.), New York, McGraw-Hill, pp. 205—332.

54. Dunn, F., Law, W. K., & Frizzell, L. A. (1982) Nonlinear ultrasonic propagation in biological media. Br. J. Cancer 45, Suppl. V, 55—58.

55. Dunn, D. & O'Brien, W. D. (1977) (Editors) Ultrasonic biophysics. Benchmark papers in acoustics, Vol. 7, Dowden, Hutchinson and Ross.

56. Dunn, F., & O'Brien, W. D. (1978) Absorption and dispersion, in: Ultrasound: its application in medicine and biology (ed. Fry, F. J.) Amsterdam, Elsevier, Ch. 3, p. 393.

57. von Esche, R. (1952) Untersuchungen zur Ultraschallabsorption in tierischen Geweben und Kunststoffen. Akustische Biehefte, 1, 71—74.

58. Eggers, F. & Funck, Th. (1973) Ultrasonic measurements with mililiter liquid samples in the 0.5—100 MHz range. Rev. Sci. Instrum., 44, 969—977.

59. Eggers, F., Funck, Th., & Richmann, К. H. (1981) Ultrasonic absorption measurements with a millilitre short-path pulse cell. J. Phys. E: Sci. Instrum. 14, 113—116.

60. Eggleton, R. C. & Whitcomb, J. A. (1979) Tissue simulators for diagnostic ultrasound, in: Ultrasonic tissue characterization II. (ed. M. Linzer) National Bureau of Standards, Spec. Publ. 525, U.S. Govt. Printing Office, Washington, D. C. pp. 327—336.

61. von Ehrenberg, R., Winnecken, H. G., & Biebricher, H. (1954) "Der Altemsgang des Bindegewebes in menschlichen Organen", Zeitschrift fur Naturforschung, 9b, 492—495.

62. Ferry, J. D. (1961) Viscoelastic properties of polymers. John Wiley & Sons, NY. and London.

63. Fields, S. & Dunn, F. (1973) Correlation of echographic visualizability of tissue with biological composition and physical state. J. acoust. Soc. Amer., 54, 809—812.

64. Fink, M. A. & Cardoso, J. F. (1984) Diffraction effects in pulse echo measurement. IEEE Trans. Sonics and ultrasonics, SU-31, 313—329.

65. Fink, M., Hottier, F., & Cardoso, J. F. (1983) Ultrasonic signal processing for in vivo attenuation measurement: short time Fourier analysis. Ultrasonic Imag­ing, 5, 117—135.

66. Flax, S. W, Pelc, N. J., Glover, G. H., Gutmann, F. D., & McLachlan, M. (1983) Spectral characterization and attenuation measurements in ultrasound. Ultrasonic Imaging, 5, 95—116.

67. Foster, F. S. & Hunt, J. W. (1979) Transmission of ultrasound beams through human tissue—focussing and attenuation studies. Ultrasound Med. Biol 5, 257—268.

68. Foster, F. S., Strban, M., & Austin, G. (1984) The ultrasound macroscope Initial studies of breast tissue. Ultrasonic Imaging, 6, 243—261.

69. Freese, M. & Lyons, E. A. (1977) Ultrasonic backscatter from human liver tissue: its dependence of frequency and protein/lipid composition. J. Clin. Ultra­sound 5, 307—312.

70. Freese, M. & Makow, D. (1968) Ultrasonic backscatter in fresh and thawed animal tissue. J. Fish. Res. Bd., Canada, 25, 605—607.

71. Frizzell, L. A. (1976) Ultrasonic heating of tissues. PhD Thesis, University of Rochester.

72. Frizzell, L. A., Carstensen, E. L., & Davis, D. (1979) Ultrasonic absorption in liver tissue. J. acoust. Soc. Amer. 65, 1309—1312.

73. Froeiich, B. (1977) A simple apparatus for automatic pulse echo tracking. J. Phys. E. Scient. Inst., 10, 210—211.

74. Fry, W. J. (1952) Mechanism of acoustic absorption in tissue. J. acoust. Soc. Amer. 24, 412—415.

75. Fry, W. J. & Dunn, F. (1962) Ultrasound analysis and experimental methods in biological research, in: Physical techniques in biological research Chapt. 4, Academic Press, New York, pp. 261—394.

76. Fry, W. J. & Fry, R. B. (1954a) Determination of absolute sound levels and acoustic absorption coefficients by thermocouple probes — theory. /. acoust. Soc. Amer. 26, 294—310.

77. Fry, W. J. & Fry, R. B. (1954b) Determination of absolute sound levels and acoustic absorption coefficients by thermoelectric probes—experiment. J. acoust. Soc. Amer. 26, 311—317.

78. Gamble, R. C. & Schimmel, P. R. (1978) Nano-second relaxation processes of phos­ pholipid bilayers in the transition zone. Proc. Natl. Acad. Sci. USA, 75, 3011—3014.

79. Gammell, P. M., Le Croisette, D. H., & Heyser, R. C. (1979) Temperature and frequency dependence of ultrasonic attenuation in selected tissues. Ultrasound Med. Biol. 5, 269—277.

80. Glueck, R. M., Mottley, J. G., Sobel, В. E., Miller, J. G., & Perez, J. E. (1985) Changes in ultrasonic attenuation and backscatter of muscle with state of con­traction. Ultrasound Med. Biol., 11, 605—610.

81. Goldman, D. E. & Hueter, T. F. (1956) Tabular data of the velocity and absorption of high frequency sound in mammalian tissues. J. acoust. Soc. Amer. 28, 35—37.

82. Goobermann, G. L. (1968) Ultrasonics theory and application. English Universities Press, London, Ch. 8.

83. Goss, S. A. & Dunn, F. (1980) Ultrasonic propagation properties of collagen. Phys. Med. Biol. 25, 827—837.

84. Goss, S. A., Frizzell, L. A. & Dunn, F. (1980) Dependence of the ultrasonic properties of biological tissue on constituent proteins. J. acoust. Soc. Amer. 67, 1041—1044.

85. Goss, S. A. & Fry, F. J. (1981) Nonlinear acoustic behaviour in focussed ultrasonic fields: observations of intensity dependent absorption in biological tissue. IEEE Trans. Sonics Ultrason. SU-28, pp. 21—26.

86. Goss, S. A., Cobb, J. W., & Frizzell, L. A. (1977) Effect of beam width and thermocouple size on the measurement of ultrasonic absorption using the ther­mocouple technique. 1977 Ultrasonics Symposium Proc. IEEE Cat. No. 77CH 1264-1SU, 206—211.

87. Goss, S. A., Johnston, R. L., & Dunn, F. (1978) Comprehensive compilation of empirical ultrasonic properties of mammalian tissues. J. acoust. Soc. Amer. 64, 423—457.

88. Goss, S. A., Johnston, R. L., & Dunn, F. (1980) Compilation of empirical ultrasonic properties of mammalian tissues. II. J. acoust. Soc. Amer. 68, 93—108.

89. Goss, S. A., Johnston, R. L., Maynard, V., Nider, L., Frizzell, L. A., O'Brien, Jr. W. d., & Dunn, F. (1979) Elements of tissue characterization, Part II. Ultra­sonic propagation parameter measurements, in: Ultrasonic tissue characteriza­tion II. (Ed. M. Linzer, NBS Spec. Publ. 525, Washington, D.C. U.S. Govt. Printing Office, pp. 43—51.

90. Goss, S. A., Frizzell, L. A., & Dunn, F. (1979a) Ultrasonic absorption and attenuation in mammalian tissues. Ultrasound Med. Biol. 5, 181—186.

91. Greenleaf, J. F. & Bahn, R. C. (1981) Clinical imaging with transmission ultrasonic computerized tomography. IEEE Trans. BME-28, No. 2, 177—185.

92. Hall, L. (1948) The origin of ultrasonic absorption in water. Phys. Rev., 73, 775.

93. Hall, D. N. & Lamb, J. (1959) Measurement of ultrasonic absorption in liquids by

the observation of acoustic streaming. Proc. Phys. Soc. 73, 354—356.

94. Hammes, G. G. & Roberts, P. B. (1970) Ultrasonic attenuation measurements in phospholipid dispersions. Biochim. Biophys. Acta 203, 220—227.

95. Haran, M. E. (1981) Distortion of finite amplitude ultrasound in tissue. (Abstract), 101st Meeting of the Acoust. Soc. Amer. J. acoust. Soc. Amer. Suppl. 1, 69, S4.

96. Hawley, S. A. & Dunn, F. (1969) Ultrasonic absorption in aqueous solutions of dextran. J. Chem Phys. 50, 3523—3526.

97. Hertzfeld, K. F. & Litovitz, T. A. (1959) Absorption and dispersion of ultrasonic waves. Academic Press, New York.

98. Heimburger, R. F., Fry, F. J., Franklin, T. D., Sanghvi, N. T, Gardner, G., & Muller, J. (1976) Two dimensional ultrasound scanning of excised brains—I. normal anatomy. Ultrasound Med. Biol., 2, 279—285.

99. Heyser, R. C. & Le Croisette, D. H. (1974) A new ultrasonic imaging system using time delay spectrometry. Ultrasound Med Biol. 1, 119—131.

100. Hill, C. R. (1975) Echoes from human tissues. Proc. Ultrasonics International, IPC Science and Technology Press, Guildford, 20—22.

101. Hill, C. R., Chivers, R. C, Huggins, R. W., & Nicholas, D. (1978) Scattering of ultrasound by human tissues. Ultrasound: Its application in medicine and bi­ology. Fry, F. J. (Ed) Elsevier, Amsterdam, Ch. 9.

102. Holasek, E., Jennings, W. D., Sokollu, A., & Purnell, E. W. (1973) Recognition of tissue patterns by ultrasonic spectroscopy. Proc. IEEE Ultrasonics Symposi­um, Monterey, IEEE. New York, 73—76.

103. Hueter,  T. F.  (1952)  Messung  der  ultraschallabsorption  in Menschlichen Schadelknochen und ihre Abhangigkeit von der Frequenz. Naturwissen-schaften 39, 21. (Translation to be found in Ultrasonic Biophysics, (Dunn, F. and O'Brien, Jr. W. D., eds.) Dowden, Hutchinson and Ross, Inc.

104. Hueter, T. F. (1958) Visco-elastic losses in tissue in the ultrasonic range. Wright Air Development Centre, Wlight-Patterson AFB, Ohio, Tech. Rept. No. 57—706, ASTIA, Doc. No. AD142171.

105. Insana, M. I., Zagzebski, J., & Madsen, E. (1983) Improvements in the spectral difference method for measuring ultrasonic attenuation. Ultrasonic Imaging 5, 331—345.

106. Javanaud, C, Rahalkar, R. R., & Richmond, P. (1984) Measurement of speed and attenuation of ultrasound in egg white and egg yolk. J. acoust. Soc. Amer., 76, 670—675.

107. Johnston, R. L., Goss, S. A., Maynard, V., Brady, J. K., Frizzell, L. A., O'Brien, W. D., & Dunn, F. (1979) Elements of tissue characterization, Part I. Ultrason­ic propagation properties, in: Ultrasonic tissue characterization II. (ed. M. Linzer). National Bureau of Standards, Spec. Publ. 525, U.S. Govt. Print­ing Office, Washington, D.C. 19—27.

108. Jones, J. P. & Leeman, S. (1984) Ultrasonic tissue characterization: a review. Acta Electronica. 26, 3—31.

109. Kelly Fry, E., Sanghairi, N. T, Fry, F. J., & Gallager, H. S. (1979) Frequency dependent attenuation of malignant breast tumours studied by the fast Fourier transform technique, in: Ultrasonic tissue characterization II. (ed. M. Linzer) National Bureau of Standards, Spec. Publ. 525, U.S. Govt. Printing Office, Washington, D.C. 85—91.

110. Kessler, L. W. (1973) VHF ultrasonic attenuation in mammalian tissue. J. acoust. Soc. Amer. 53, 1759—1760.

111. Kessler, L. W., Hawley, S. A., & Dunn, F. (1971) Semi-automatic determination of ultrasonic velocity and absorption in liquids. Acustica, 24, 105—107.

112. Kishimoto, T. (1958) Ultrasonic absorption in bones. Acustica 8, 179—180.

113. Kjosnes, N. I. (1976) A technique for the rigid determination of ultrasonic propagation velocity in mammalian tissues, solids, and liquids. Thesis, Wake Forest College, Bowman-Gray School of Medicine, Winston-Salem, N. C.

114. Klepper, J. R. & Brandenburger, G. H. (1981) Application of phaseinsensitive detection and frequency-dependent measurements to ultrasonic attenuation tomog­raphy. IEEE Trans. Biomed. Eng. BME-28, 186—201.

115. Kobayashi, T. (1979) Diagnostic ultrasound in breast cancer, analysis of retrotumorous echopatterns correlated with sonic attenuation by cancerous connec­tive tissue. /. Clin. Ultrasound, 7, 471—479.

116. Kol'tsova, I. S., Mikhailov, I. G., & Trofimov, G. S. (1980) Structural acoustic relaxation in suspensions of interacting particles. Soc. Phys. Acoust. 26, 319—322.

117. Kossoff, G., Kelly Fry, E., & Jellins, J. (1973) Average velocity of ultrasound in the human female breast. J. acoust. Soc. Amer. 53, 1730—1736.

118. Kremkau, F. W., Barnes, R. W., & McGraw, C. P. (1981) Ultrasonic attenuation and propagation speed in normal human brain. J. acoust. Soc. Amer. 70, 29—38.

119. Kremkau, F. W. & Carstensen, E. L. (1972) Macromolecular interaction in sound absorption, in: Interaction of ultrasound and biological tissues—Workshop Proc. (Ed. Reid, J. M. and Sikov, M. R.) DHEW publication (FDA) 73-8008 BRH/DBE 73-1 (U.S. Govt. Printing Office, Washington, D.C), 37—42.

120. Kremkau, F. W. & Carstensen, E. L. (1973) Macromolecular interaction in the absorption of ultrasound in fixed erythrocytes. J. acoust. Soc. Amer. 5, 1448—1451.

121. Kremkau, F. W. & Cowgill, R. W. (1984) Biomolecular absorption of ultrasound. I. Molecular weight. /. acoust. Soc. Amer. 76, 1330—1335.

122. Kuc, R. & Regula, D. (1984) Diffraction effects in reflected ultrasound spectral estimates. IEEE Trans. Biomed. Eng. BME-31, 527—545.

123. Kuc, R. & Schwartz, M. (1979) Estimating the acoustic attenuation coefficient slope for liver from reflected ultrasound signals. IEEE Trans. Sonics and Ultrason­ics, SU-26, 353—362.

124. Lakestani, F., Baboux, J. C, & Fleischmann, P. (1975) Broadening the bandwidth of piezoelectric transducers by means of transmission lines. Ultrasonics, July 1975, 176—180.

125. Lamb, J. (1965) Thermal relaxation in liquids. Physical acoustics Vol. 2A. Mason, W. P. (Ed.), Academic Pres, New York, 203—280.

126. Lang, J., Zana, R., Gairard, В., Dale, G., & Gros, Ch. M. (1978) Ultrasound absorption in the human breast cyst liquids. Ultrasound med. Biol. 4, 125—130.

127. Law, W. K., Frizzell, L. A., & Dunn, F. (1981) Ultrasonic determination of the nolinearity parameter B/A for biological media. J. acoust. Soc. Amer. 39, 1210—1212.

128. Law, W. K., Frizzell, L. A., & Dunn, D. (1985) Determination of the nonlinearity parameter B/A of biological media. Ultrasound Med. Biol., 11, 307—318.

129. Leeman, S., Ferrari, L., Jones, J. P., & Fink, M. (1984) Perspectives on attenuation estimation from pulse-echo signals. IEEE Trans. Sonics and Ultrasonics, SU-31, 354—361.

130. Lele, P. P., Mansfield, А. В., Murphy, A. I., Namery, J., & Senapati, N. (1976) Tissue characterization by ultrasonic frequency-dependent attenuation and scatter­ing. Proc. Seminar on Ultrasonic Tissue Characterization, (ed. Linzer, M.). National Bureau of Standard, Spec. Publ. 453, U.S. Govt. Printing Office, Washington, D.C. 167—196. 131 Lele, P. P. & Senapati, N. (1977) The frequency spectra of energy back-scattered and attenuated by normal and abnormal tissue. In: Recent advances in ultrasound in biomedicine Vol. I. (ed. White, D. N.) Research Studies Ross, Oregon, 55—85.

132. Levi, S. & Keuwez, J. (1979) Tissue characterization in vivo by differential attenuation measurements, in: Ultrasonic tissue characterisation II. (ed. Linzer, M.) National Bureau of Standards, Spec. Publ. 525, U.S. Govt, Printing Office, Washington, D.C. 121—124.

133. Litovitz, T. A. & Carnevale, E. H. (1958) Effect of pressure on ultrasound relaxation in liquids, II. J. acoust. Soc. Amer. 30. 134—136.

134. Litovitz, T. A. & Davis, С. M. (1965) Structural and shear relaxation in liquids. Physical acoustics Vol 2A, Mason, W. P. (Ed.), Academic Press, New York, 281—349.

135. Lizzi, F. L., Kate, L., St. Louis, L., & Coleman, D. J. (1976) Applications of spectral analysis in medical ultrasonography. Ultrasonics, March '76, 77—80.

136. Lomonaco, A., Kline, P., Halpern, S., & Leopold, G. (1975) Nuclear medicine and ultrasound: correlation in diagnosis of disease of liver and biliary tract. Sem. Nucl. Med. 5, 307—324.

137. McNeely, W. D. & Noordergraaf, A. (1981) In vivo attenuation measurement in preand postmortem muscle using ultrasound. IEEE Trans. Sonics and Ultrason. SU-28, 237—241.

138. McQueen, D. (1977) Applications of a simple theory of acoustic motion of fibrous networks in viscous media. Ultrasonics, 15, 175—178.

139. McSkimin, H. J. (1964) Ultrasonic methods of measuring the mechanical properties of liquids and solids, in: Physical acoustics: principles and methods (ed. Ma­son, W. P.), Vol. I — Part A, Ch. 10, New York and London, Academic Press, pp. 271—334.

140. Madigosky, W. M., Rosenbaum, I., & Lucas, R. (1981) Sound velocities and B/A in fluorocarbon fluids and in several low density solids. J. acoust. Soc. Amer. 69, 1639—1643.

141. Maklad, N. F, Ophir, J., & Balsara, V. (1984) Attenuation of ultrasound in normal liver and diffuse liver disease in vivo. Ultrasonic Imaging 6, 117—125.

142. Marcus, P. W. & Carstensen, E. L. (1975) Problems with absorption measurements of inhomogeneous solids. J. acoust. Soc. Amer. 58, 1334—1335.

143. Markham, J. J., Beyer, R. T, & Lindsay, R. D. (1951) Absorption of sound in fluids. Rev. mod. Phys. 23, 353—411.

144. Mason, W. P. (1958) Physical acoustics and the properties of solids. Van Nostrand, New York.

145. Matheson, A. J. (1971) Molecular acoustics. London, John Wiley & Sons Ltd.

146. Maynard, V. M., Magin, R. L., & Dunn, F. (1985) Ultrasonic absorption and permiability for liposomes near phase transition. Chemistry and Physics of Lipids, 37, 1—12.

147. Mercier, N. (1975) Ultrasonic classification of metals by grain size. In: Ultrasonics International 1975 Conf. Proc. IPC Science and Technology Press, Guildford, p. 64—67.

148. Miles, C. A. & Cutting, C. L. (1974) Technical note: Changes in the velocity of ultrasound in meat during freezing. /. Fd. Technol. 9, 119—122.

149. Miles, C. A. & Fursey, G. A. (1974) A note on the velocity of ultrasound in living tissue. Amin. Prod. 18, 93—96.

150. Miller, J. G., Yuhas, D. E., Mimbs, J. W, Dierker, S. В., Busse, L. J., Laterra, J. J., Weiss, A. N., & Sobel, В. E. (1976) Ultrasonic tissue characterization: correla­tion between biochemical and ultrasonic indices of myocardial injury. Ultra­sonics Symp. Proc. IEEE Cat. No. 76-CH1120-5SU, 33—43.

151. Mitaku, S. (1981) Ultrasonic studies of lipid bilayer phase transition. Mol. Cryst. Liq. Cryst., 70, 21—28.

152. Moore, W. J. (1962) Physical chemistry, 4th edition, Longmans, Green and Co. Ltd., London. Ch. 8.

153. Morfey, C. L. (1968) Sound attenuation by small particles in a fluid. J. Sound Vib. 8, 156—170.

154. Morse, P. M. & Ingard, K. U. (1968) Theoretical acoustics, McGraw-Hill, New York.

155. Mountford, R. A. & Halliwell, M. (1973) Physical sources of registration errors in pulse-echo ultrasound systems. Path II-beam deformation, deviation and diver­gence. Med. Biol. Eng., January 1973, 33—38.

156. Mountford, R. A. & Wells, P. N. T. (1972a) Ultrasonic liver scanning: the quantitative analysis of the normal A-scan. Phys. Med. Biol. 17, 1—25.

157. Mountford, R. A., & Wells, P. N. T. (1972b) Ultrasonic liver scanning: the A-scans in the normal and cirrhosis. Phys. Med. Biol. 17, 261—269.

158. Muir, T. G. & Carstensen, E. L. (1980) Prediction of nonlinear acoustic effects at biomedical frequencies and intensities. Ultrasound Med. Biol. 6, 345—357.

159. Narayana, P. A. & Ophir, J. (1983a) Spectral shifts of ultrasonic propagation: a study of theoretical and experimental models. Ultrasonic Imaging 5, 22—29.

160. Narayana, P. A. & Ophir, J. (1983b) On the frequency dependence of attenuation in normal and fatty liver. IEEE Trans. Sonics and Ultrasonics, SU-30, 379—383.

161. Nassiri, D. K. & Hill, C. R. (1986a) The differential and total bulk acoustic scattering cross sections of some human and animal tissues. /. acoust. Soc. Amer. 76, 2034—2047.

162. Nassiri, D. K. & Hill, C. R. (1986b) The use of acoustic scattering measurements to estimate structural parameters of human and animal tissues. J. acoust. Soc. Amer. 76, 2048—2054.

163. Nassiri, D. K., Nicholas, D. N. & Hill, C. R. (1979) Attenuation of ultrasound in skeletal muscle. Ultrasonics 17, 230—232.

164. O'Brien, Jr. W. D. (1977) The relationship between collagen and ultrasonic attenuation and velocity in tissue. Ultrasonics International 1977 Conference Proc. IPC Business Press, Guildford, 194—205.

165. O'Donnell, M. (1983) Effects of diffraction on measurements of the frequency dependence of ultrasonic attenuation. IEEE Trans. Biomed. Eng. BME-30, 320—326.

166. O'Donnell, M. & Miller, J. G. (1979) Mechanisms of ultrasonic attenuation on soft tissue. In: Ultrasonic tissue characterization. II. (ed. Linzer, M.), NBS spec, publ. 525, Washington, D.C. 37—40.

167. O'Donnell, M., Jaynes, E. Т., & Miller, J. G. (1978) General relationships between ultrasonic attenuation and dispersion. J. acoust. Soc. Amer. 63, 1935—1937.

168. O'Donnell, M., Jaynes, E. Т., & Miller, J. G. (1981) Kramers-Kronig Relationships between ultrasonic attenuation and phase velocity. J. acoust. Soc. Amer. 69, 696—701.

169. O'Donnell, M., Mimbs, J. W, Sobel, В. E., & Miller, J. G. (1977) Ultrasonic attenuation of myocardial tissue: dependence of time after excision and on tempera­ture. J. acoust. Soc. Amer. 62, 1054—1057.

170. Ophir, J. & Jaeger, P. (1982) Spectral shifts of ultrasonic propagation through media with nonlinearly dispersive attenuation. Ultrasonic Imaging, 4, 282—289.

171. Papadakis, E. P. (1966) Ultrasonic diffraction loss and phase change in anisotropic materials. J. acoust. Soc. Amer. 40, 863—876.

172. Papadakis, E. P. (1970) Effects of input amplitude profile upon diffraction loss and phase change in a pulse-echo system. J. acoust. Soc. Amer., 49, 166—168.

173. Papadakis, E. P. (1973) Ultrasonic diffraction loss and phase change for broad-band pulses, /. acoust. Soc. Amer., 3, 847—849.

174. Papadakis, E. P., Fowler, K. A., & Lynnworth, L. (1973) Ultrasonic attenuation by spectrum analysis of pulses in buffer rods: Methods and diffractions correc­tions. J. acoust. Soc. Amer. 53, 1336—1343.

175. Parker, K. J. (1983) Ultrasonic attenuation and absorption in liver tissue. Ultrasound Med. Biol. 9, 363—369.

176. Parker, K. J. & Waag, R. C. (1983) Measurement of ultrasonic attenuation within regions selected from B-scan images, IEEE Trans. Biomed. Eng., BME-30, 431—437.

177. Pauly, H. & Schwan, H. P. (1971) Mechanism of absorption of ultrasound in liver tissue. /. acoust. Soc. Amer. 50, 692—699.

178. Pellam, J. R. & Gait, J. K. (1946) Ultrasonic propagation in liquids: I. Application of pulse technique to velocity and absorption measurements at 15 megacycles. J. Chem. Phys. 14, 608—614.

179. Penttinen, A. & Luukkala, M. (1977) Diffraction losses associated with curved ultrasonic transducers. J. Phys. D: Appl. Phys., 10, 665—669.

180. Phillippoff, W. (1963) Viscoelasticity of polymer solutions at high pressures and ultrasonic frequencies. J. Appl. Phys. 34, 1507—1511.

181. Pinkerton, J. M. M. (1947) A pulse method for the measurement of ultrasonic absorption in liquids: results for water. Nature 160, 128—129.

182. Pohlhammer, J. & O'Brien, Jr. W. D. (1981) Dependence of the ultrasonic scatter coefficient on collagen concentration in mammalian tissue. J. acoust. Soc. Amer. 69, 283—285.

183. Pohlhammer, J. D., Edwards, C. A., & O'Brien, Jr. W. D. (1981) Phase insensitive ultrasonic attenuation coefficient determination of fresh bovine liver over an extended frequency range. Med. Phys. 8, 692—694.

184. Pohlman, R. (1939) Uber die Absorption des Ultraschalls im menschlichen Gewebe und ihre Abhangigkeit von der Frequencz. Physik Z. 40, 159—161.

185. Raichel, D. R. (1971) Sound propagation in Voigt fluid. J. acoust. Soc. Amer. 52, 395—398.

186. Redwood, M. (1963) A study of waveforms in the generation and detection of short ultrasonic pulses. Appl. Mat. Res. April 1963, 76—84.

187. Robinson, Т. C. & Lele, P. P. (1972) An analysis of lesion development in the brain and in plastics by high-intensity focused ultrasound at lowmegahertz frequen­cies. J. acoust. Soc. Amer. 51, 1333—1351.

188. Sadykhova, S. Kh. & Elpiner, I. E. (1970) Absorption of ultrasonic waves in aqueous solutions of biopolymers. Soviet Physics-Acoustics, 16, 101—107.

189. Schwan, H. P. & Carstensen, E. L. (1952) Ultrasonics aids diathermy experiments. Electronics, July '52, 216.

190. Sehgal, С. M. & Greenleaf, J. F. (1982) Ultrasonic absorption and dispersion in biological media: a postulated model. J. acoust. Soc. Amer., 72, 1711—1718.

191. Seki, H., Granato, A., & Truell, R. (1956) Diffraction effects in the ultrasonic field of a piston source and their importance in the accurate measurement of at­tenuation. /. acoust. Soc. Amer. 28, No. 2, 230—238. 192. Shaffer, S., Pettibone, D. W., Havlice, J. F. & Nassi, M. (1984) Estimation of the

slope of the acoustic attenuation coefficient. Ultrasonic Imaging 6, 126—138. 193. Shung, К. K. & Reid, J. M. (1978) Ultrasonic scattering from tissues, in: 1977 Ultrasonics Symposium Proceedings IEEE Cat. No. 77 CH 1264-159, 230—233.

194. Shung, К. K., Sigelmann, R. A., and Reid, J. M. (1976) Scattering of ultrasound by blood. IEEE Trans. Biomed. Eng., 23, 460—467.

195. Strom-Jensen, P. R. & Dunn, F. (1984) Ultrasonic absorption by solventsolute interactions and proton transfer in aqueous solutions of peptides and small pro­teins. J. acoust. Soc. Amer. 75, 960—966.

196. Tervola, К. M. U, Foster, S. G., & O'Brien, Jr. W. D. (1985) Attenuation coefficient measurement technique at 100 MHz with the scanning laser acoustic micro­scope. IEEE Trans. Sonics and Ultrasonics, SU-32, 259—265.

197. Tervola, К. M. U, Grurnmer, M. A., Erdman, Jr. J. W., & O'Brien, Jr. W. D. (1985) Ultrasonic attenuation and velocity properties in rat liver as a function of fat concentration. A study at 100 MHz using a scanning laser acoustic micro­scope. J. acoust. Soc. Amer. 77, 307—313.

198. Truell, R. & Oates, W. (1963) Effect of lack of parallelism of sample faces on the measurement of ultrasonic attenuation. J. acoust. Soc. Amer. 35, 1382—1386.

199. Truong, X. T. (1972) Extensional wave propagation characteristics in striated muscle. J. acoust. Soc. Amer. 51, 1352—1356.

200. Truong, X. Т., Jarrett, S. R., & Rippel, D. V. (1978) Longitudinal pulse propagation characteristics in striated muscle. J. acoust. Soc. Amer. 64, 1298—1302.

201. Vinson, F. S., Eggleton, R. C, & Meiss, R. A. (1978) Variations in acoustic velocity in skeletal muscle determined by acoustic microscopy. In: Ultrasound in medi­cine 4, (ed. White, D. N.) Plenum Press, N.Y. 519—534.

202. Wells, P. N. T. (1969) Physical principles of ultrasonic diagnosis. Academic Press, London and New York. j

203. Wells, P. N. T. (1975) Absorption and dispersion of ultrasound in biological tissue. J Ultrasound Med. Biol. 1, 369—376. s

204. Wells, P. N. T. (1977) Biomedical ultrasonics. Academic Press, London. J

205. Wilson, L. S., Robinson, В. E., & Doust, D. B. (1984) Frequency domain processing j for ultrasonic attenuation measurement in liver. Ultrasonic Imaging, 6, j 278—292.

206. Wladimiroff, J. W, Croft, I. L., & Talbert, D. G. (1975) In vitro measurements of sound velocity in human fetal brain tissue. Ultrasound Med. Biol. 1, j 377—382.

207. Woodcock, J. P. (1979) Ultrasonics. Adam Hilger, Bristol.

208. Yosioka, K., Ohmura, A., Hasegawa, Т., &; Oka, M. (1968) Absorption coefficient of ultrasound in soft tissues and their biological conditions. Proc. 6th Interna- j tional Congress on Acoustics, Tokyo, Japan. Paper M-l-3, pp. M-5 to M-8.

209. Yuhas, D. E. & Kessler, L. W. (1979) Acoustic microscope analysis of myocardium.

In: Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Publi­cation 525, U.S. Government Printing Office, Washington, D.C, 73—79.

ГЛАВА 5

СКОРОСТЬ ЗВУКА

Дж. Бэмбер

5.1. ВВЕДЕНИЕ

В предыдущих главах были затронуты различные вопросы, свя­занные со скоростью звука в биологических тканях. В частности, в гл. 4 рассматривались биофизические механизмы поглощения и дисперсии ультразвуковых волн и представлены данные о влиянии экспериментальных условий на результаты измерений скорости зву­ка в биологических тканях. В данной главе основное внимание бу­дет уделено двум вопросам — измерению скорости звука и анализу опубликованных данных.

Здесь уместно напомнить, что, строго говоря, не существует простого и однозначного определения скорости звука. В предыду­щих главах мы пользовались понятиями как групповой, так и фазо­вой скорости звука. Скорость звука зависит от амплитуды колебаний при распространении волн конечной амплитуды. Тем не менее при решении практических задач применения ультразвука в медицине общепринятой является следующая упрощенная трактов­ка: для любой данной среды существует некоторое единственное значение скорости звука, которое можно измерить.

5.2. Измерение скорости ультразвуковых волн в биологических тканях

Измерение скорости звука не вызывает серьезных затруднений в тех случаях, когда можно ограничиться не очень высокой сте­пенью точности (например, 1%). Трудности будут возникать, если необходимо обеспечить высокую точность абсолютных измерений или малую погрешность относительных измерений скорости. Так, например, те методы и устройства, которые широко используются для исследования биологических тканей, лишь в редких случаях имеют точность, позволяющую измерить дисперсию скорости зву­ка в частотном диапазоне, характерном для медицинских приложе­ний ультразвука.  Отметим также,  что в данной книге для определения скорости звука используется термин speed of sound, хо­тя некоторые авторы применяют понятие sound velocity. Никакого принципиального различия между обоими понятиями нет, поэтому, чтобы быть последовательными, мы сохраним первое название, по­нимая под ним скалярную характеристику исследуемой среды. Вполне возможно, однако, что в тех случаях, когда речь идет о век­торной величине, характеризующей скорость и направление распро­странения акустической энергии или движение частиц среды, предпочтительнее использовать термин sound velocity.

5.2.1. МЕТОДЫ ИЗМЕРЕНИЙ

Как уже отмечалось в гл. 4, во многих случаях те методы и ап­паратура, которые применяются для измерений затухания ультра­звука, пригодны и для измерений скорости звука. Прекрасный анализ различных вопросов, связанных с измерением скорости зву­ка, дан в обзорных работах Бейера и Летчера [9], Данна и др. [26], Госса и др. [37], Мак-Скимина [63] и Матесона [65]. Ранее мы уже ссылались на эти работы при рассмотрении проблемы измерения затухания звука. Кроме того, следует отметить работу Сарвазяна [81], посвященную детальному анализу методов измерения скорости звука в биологических соединениях и исследованию факторов, влия­ющих на скорость звука. Большей частью те замечания и выводы, которые были сделаны в разд. 4.4.1.2 при рассмотрении конкрет­ных измерительных систем (например, в отношении их рабочего диапазона частот или возможностей применения для измерений в биологических тканях), справедливы и в данном случае. Мы реко­мендуем читателям в процессе ознакомления с дальнейшим матери­алом обращаться также и к разд. 4.4.1.2.

5.2.1.1. Абсолютные измерения

Методы абсолютных измерений обеспечивают возможность не­посредственного измерения скорости звука в исследуемой среде и не требуют знания скорости звука в какой-либо эталонной среде. Такие измерения могут проводиться как в импульсном, так и в не­прерывном режимах излучения; при этом могут использоваться системы с фиксированным или переменным расстоянием (см. гл. 4).

Принцип действия многих широко применяемых измерительных систем независимо от их модификации основан на измерении време­ни распространения зондирующего акустического импульса через исследуемую среду. Первоначально этот принцип был использован Пелламом и Галтом [75] в системе с переменным расстоянием, раз­работанной специально для жидкостей. Скорость звука определя­лась по разнице во временах распространения импульсов при изменении на заданную величину длины пути между излучающим и приемным преобразователями или же между излучающим преоб­разователем и плоским отражателем. При известной фиксирован­ной длине пути регистрируемым параметром может быть либо время однократного прохождения импульса, либо суммарное время прохождения многократно переотраженных импульсов между дву­мя плоскостями (излучателем и приемником или же между излуча­телем и плоским отражателем). Основное различие между измерительными системами заключается в степени сложности тех аппаратурных решений и алгоритмов, которые применяются для точного определения времени распространения сигнала и введения дифракционных поправок и учета различных погрешностей. Следу­ет, однако, отметить, что даже самые простые измерения времени распространения сигнала с помощью обычного осциллографа поз­воляют обеспечить погрешность не хуже ±0,5% [62]. При исполь­зовании более сложных систем погрешность измерения скорости звука может быть уменьшена до ±0,2%. В методе суперпозиции, предложенном Бейером и Летчером [9], частота повторения ультра­звуковых импульсов подбирается таким образом, чтобы следующие друг за другом отраженные эхо-сигналы совмещались. В этом слу­чае время распространения определяется по временному интервалу между импульсами. Пападакис [72] разработал метод оптического наложения эхо-импульсов, реализуемый с помощью осциллографа, временная развертка которого запускается внешним сигналом. Здесь вместо наложения акустических импульсов используется нало­жение принятых электрических сигналов на экране осциллографа, что достигается путем изменения частоты запуска развертки осцил­лографа. При этом искомое время распространения вновь определя­ется по временному интервалу между импульсами запуска. В автоматическом варианте подобной системы, получившей название схемы синхрокольца [41], применялись раздельные излучающий и приемный преобразователи и из принятого импульса формировался сигнал запуска, который по цепи обратной связи вновь подавался на излучающий преобразователь. Тем самым обеспечивалась авто­подстройка частоты повторения, что позволяло непосредственно измерить время распространения акустического сигнала в исследуемой среде. В работе [89] подобный метод использовался для изме­рений скорости звука in vitro в различных биологических жидкостях и опухолях головного мозга. Сообщалось, что в случае однородных сред ошибка измерения скорости звука не превышала 0,1%.

Для определения скорости звука с высокой точностью в частот­ном диапазоне от 1 до 100 МГц с успехом применяются ультразву­ковые интерферометры, работающие в непрерывном режиме излучения (см. разд. 4.4.1.2 в гл. 4). С их помощью сравнительно легко получить погрешность измерений менее ±0,1%, а в принципе точность измерения скорости звука интерферометрическим спосо­бом может достигать ±10-4% [82]. Одни из наиболее точных из­мерений скорости звука в дистиллированной воде были выполнены с помощью интерферометров с переменной базой [21]. С помощью интерферометра с переменной базой удавалось проводить измере­ния даже в мягких тканях, но для этого в процессе измерения при­ходилось сжимать образец на 25% [35].

5.2.1.2. Относительные измерения

За редким исключением, рассмотренные выше методы абсолют­ных измерений непригодны для исследования биологических тка­ней, что связано либо с трудностями точного определения длины пути прохождения ультразвука в образце, либо с невозможностью изменения этого пути. В связи с этим стали развиваться методы относительных измерений. Этому в значительной мере способство­вало опубликование достоверных данных об абсолютных значениях скорости звука в ряде материалов, которые могли использоваться в качестве эталонных сред при проведении сравнительных измере­ний. Обычно эталонной средой служила дистиллированная вода, иногда применялся также физиологический раствор с известной концентрацией хлорида натрия. В принципе точность относитель­ных измерений определяется той точностью, с которой выполнены измерения в эталонной среде. При использовании в качестве этало­на воды эта точность может достигать ±0,03%, однако, как будет показано в разд. 5.2.2, в случае биологических сред результирую­щая точность измерений в значительно большей степени ограничи­вается влиянием других факторов.

Для проведения относительных измерений скорости звука в био­логических тканях с использованием эталонной среды широко при­меняются различные модификации рассмотренного ранее импульс­ного метода регистрации времени распространения акустического сигнала. На практике этот метод реализуется с помощью различ­ных схем измерения с использованием либо одного, либо двух пре­образователей [56, 69, 93]. В качестве примера можно привести схему с двумя преобразователями, которая использовалась для ис­следования затухания звука способом введения образца (см. рис. 4.5). При такой схеме для проведения измерений скорости зву­ка требуется лишь осциллограф с высокой скоростью развертки, обеспечивающей возможность измерения временного сдвига At в местоположении принятого акустического импульса на экране осциллографа после введения исследуемого образца ткани в акусти­ческий тракт системы. В большинстве случаев достаточно, чтобы скорость временной развертки составляла 0,1 мкс/см. При извест­ном значении скорости звука  в воде или какой-либо другой ис­пользуемой эталонной среде искомое значение скорости звука в ис­следуемом образце ткани  усредненное по пути прохождения аку­стического пучка в ткани , можно рассчитать по следующей формуле:

Фостер и др. [30] использовали подобную методику, но в не­сколько модифицированном виде (применялся фокусирующий пре­образователь и плоский отражатель) для получения макроскопичес­кой картины распределения скорости звука совместно с распределе­ниями коэффициентов затухания и обратного рассеяния в тонких срезах удаленной ткани молочной железы. Для получения про­странственных распределений скорости звука в срезах ткани in vitro применялись также спектрометрические системы с временной за­держкой [45] (см. разд. 4.4.1.2).

В разд. 4.4.1.2 была описана узкополосная система Швана и Карстенсена, позволяющая при измерениях затухания звука в жид­костях свести к минимуму влияние дифракционных эффектов. Эта цель достигалась за счет постоянства пути прохождения акустиче­ского сигнала между излучателем и приемником, первый из кото­рых находился в эталонной жидкости, а второй — в исследуемой. При этом изменение длины пути в исследуемой жидкости компен­сируется соответствующим изменением длины пути в эталонной жидкости. Системы подобного типа позволяют также проводить прецизионные измерения фазовой скорости звука (фактически ре­зультирующая точность нахождения скорости в данном случае бу­дет определяться той точностью, с которой известна скорость звука

в эталонной жидкости) и исследовать дисперсию скорости в жидких средах. С этой целью сигнал приемного преобразователя смешива­ется с электрическим опорным сигналом, возбуждающим излуча­тель, что позволяет найти фазовый сдвиг между этими сигналами при изменении длины пути акустического импульса в образце [14].

5.2.1.3. Акустическая микроскопия

Довольно часто возникает необходимость в проведении измере­ний скорости звука в микроскопическом масштабе, т. е. с очень вы­соким пространственным разрешением. Подобные задачи прихо­дится решать, например, в тех случаях, когда исследуемое вещество имеется лишь в малом количестве или же требуется получить мик­роскопическую картину распределения скорости звука (и плотнос­ти), которая позволила бы проанализировать характер рассеяния ультразвуковых волн в данном образце на макроскопическом уров­не (см. гл. 6).

В работе [29] рассмотрено применение растрового лазерного акустического микроскопа (РЛАМ) для измерений пространствен­ных распределений скорости звука в образцах биологических тканей толщиной 300—900 мкм на частоте 100 МГц. Поле зрения такого микроскопа составляло 3x2 мм2. В случае однородных сред по­добный акустический микроскоп обеспечивает чувствительность из­мерений около ±0,3%, но дает завышенные абсолютные значения (не более чем на 2%). В РЛАМе формирование трансмиссионных акустических (модулированных по затуханию звука) изображений образца осуществляется с помощью сканирующей лазерной систе­мы, воспроизводящей микромасштабное пространственное распре­деление амплитуды смещения нижней поверхности зеркального покровного стекла, установленного над исследуемым образцом. Акустическая волна, падающая наклонно на образец снизу, прохо­дит через него и вызывает деформацию поверхности отражателя, которая считывается лазерным лучом.

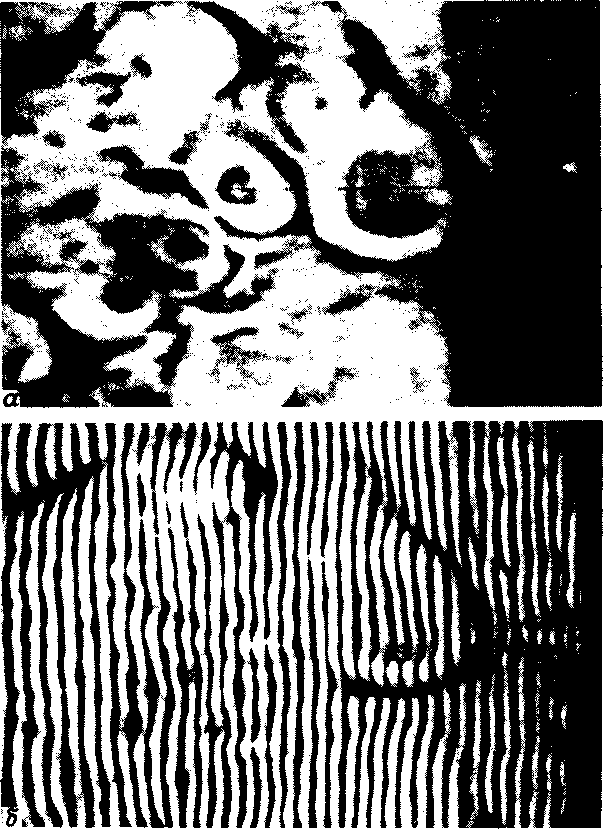

В другом режиме работы РЛАМа выходной сигнал приемника лазерного излучения смешивается с электрическим опорным сигна­лом частотой 100 МГц. В результате формируется интерференцион­ная картина, состоящая из светлых и темных полос. В случае однородных сред эти полосы имеют вид прямых линий и отстоят друг от друга на одинаковое расстояние. На первом этапе исследо­вания получают интерференционную картину, пропуская акустиче­ский пучок, например, через физиологический раствор известной концентрации. Затем после введения в этот раствор тонкого среза исследуемой ткани анализируют изменения, появляющиеся в интерференционной картине. Определяя направление и величину смещения каких-либо полос, по известной скорости звука в физиологическом растворе можно рассчитать значение скорости звука в заданной точке образца ткани.

Грант и Бернадин [38] использовали интерферометрический режим работы РЛАМа для измерений скорости звука в очень малых объемах жидкостей (около 0,05 мл). С этой целью к торцу зеркаль­ного отражателя прикреплялась специальная прокладка, образую­щая совместно с отражателем интерферометрическую ячейку кли­новидной формы. Исследовалась зависимость скорости звука от концентрации белков в растворах сывороточного альбумина коро­вы. Сообщалось, что точность определения скорости была лучше ±0,2%, хотя каких-либо конкретных значений ошибки измерений не приводилось.

Помимо РЛАМа для измерений скорости звука в интерферомет-рическом режиме используются также растровые акустические мик­роскопы (РАМ). Принцип их действия аналогичен принципу действия РЛАМа, зд. исключением того, что вместо лазерного счи­тывания в них применяется механическое сканирование фокусиро­ванным приемником ультразвука [19]. Следует отметить, что при работе с РАМом серьезной проблемой является необходимость из­, готовления тонких образцов с точно выверенной и одинаковой по всей площади толщиной. В случае РЛАМа такая проблема не воз­никает, поскольку равномерность толщины образца биологической ткани обеспечивается без каких-либо специальных мер просто за счет его прижима к оправке держателя образца под действием веса зеркального отражателя. Для преодоления подобных трудностей в случае применения РАМа Синклер и др. [85] разработали специаль­ную методику, позволяющую в заданной точке образца измерить критический угол падения излучения из эталонной среды с более низкой скоростью звука в образец ткани (критический угол пред­ставляет собой угол падения, при котором возникает полное внут­реннее отражение). Зная этот угол, на основе закона Снелля можно определить скорость звука в исследуемой ткани, причем полученное значение, как полагают, практически не будет зависеть от толщины образца. Более подробно РЛАМ и РАМ рассматриваются в разд. 9.7.

5.2.1.4. Измерения in vivo

До недавнего времени основная цель измерения скорости звука в биологических тканях в плане медицинских приложений сводилась к получению данных, позволяющих провести градуировку эхогра-фических систем визуализации по координатам «время распростра­нения — дальность». В настоящее время многие исследователи пришли к выводу, что скорость звука сама по себе является весьма информативной специфической характеристикой ткани. Это послу­жило толчком для разработки большого числа методов, поз­воляющих проводить измерения скорости звука и даже получать картину ее пространственного распределения непосредственно в че­ловеческом организме.

Измерения скорости звука в трансмиссионном режиме проводи­лись на различных участках и органах человеческого тела, доступ­ных для исследования. Естественно, что подобные измерения позволяли получать оценки скорости, усредненной по всем тканям, лежащим на пути прохождения ультразвукового пучка. В частнос­ти, Коссофф и др. [56] использовали рассмотренный выше метод регистрации времени распространения акустического импульса для относительных измерений усредненной скорости звука в молочной железе. В работах [13, 33, 39, 55] дается дальнейшее развитие этого метода, позволяющее на основе сканирования ультразвуковым пуч­ком по множеству различных направлений получать реконструктив­ные томографические изображения распределений скорости звука в различных сечениях молочной железы. Подобные томограммы ско­рости звука, по-видимому, могут служить источником новой ин­формации, дополняющей данные, полученные путем обычной эхографической визуализации. С помощью метода синхрокольца проводилось также исследование in vivo зависимости скорости звука в мышечной ткани бицепса человека от его сократительной способ­ности [68].

Для тех случаев, когда особенно трудно провести прямые изме­рения в трансмиссионном режиме (например, в печени человека), исследовались возможности определения усредненной скорости зву­ка на основе регистрации акустических эхо-сигналов, отраженных от самой ткани. По-видимому, Робинсон и др. [78] одними из пер­вых предложили использовать для этих целей способ, основанный на определении местоположения и визуализации какого-либо харак­терного объекта (например, кровеносного сосуда), локализованного в исследуемой ткани. При этом формировалось два изображения выбранного объекта, соответствующие двум различным направле­ниям распространения эхо-сигналов через контактную среду (воду). Из-за различия скоростей звука в воде и ткани, а также из-за разли­чия углов падения ультразвукового импульса на границу раздела между водой и тканью в обоих случаях два полученных изображе­ния объекта были немного смещены относительно друг друга. Из­меряя величину этого смещения и определяя углы падения, с помощью закона преломления Снелля можно рассчитать значение скорости звука в исследуемой ткани, усредненное по эквивалентной длине пути обоих изображений. Воспроизводимость результатов, полученных таким способом in vivo, составляла приблизитель­но 1%.

Рассмотренный метод использовался в работах [22, 64] для из­мерений скорости звука в нормальной и пораженной циррозом пече­ни, а также в селезенке. Бэмбер и Эббот [4] предложили несколько модифицированную схему, работающую в сочетании со стандарт­ной линейно сканирующей системой для получения изображений в реальном времени. В этой схеме два смещенных изображения полу­чались за счет введения между поверхностью линейного многоэле­ментного датчика и тканью акустической бипризмы с известными свойствами и конфигурацией.

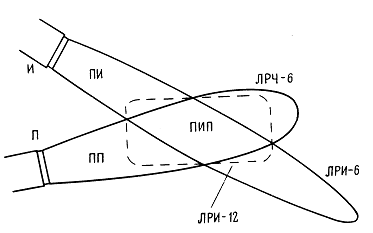

Был предложен также метод пересекающихся пучков [1, 42, 46], в основе которого лежит статистическая оценка времени распро­странения импульса по определенному пути с учетом рассеяния от той области исследуемой ткани, где перекрываются акустические пучки излучателя и приемника, имеющих острые диаграммы на­правленности. По оценкам на однородных фантомах точность определения скорости после усреднения по 100 импульсам может достигать ±0,5%.

Необходимо упомянуть еще два метода, позволяющие провести оценку средней скорости звука путем наблюдения характера фокуси­ровки при получении эхо-импульсных изображений тканей с по­мощью акустических систем с широкой апертурой, т. е. с высоким разрешением. В методе, предложенном Хайяши и др. [44], для по­лучения изображения в реальном времени использовалась специаль­но модифицированное сканирующее устройство, обеспечивающее возможность ручного управления цифровыми линиями задержки, с помощью которых формируются фокусированный ультразвуковой пучок и требуемая диаграмма направленности приемника. После со­ответствующей градуировки усредненное значение скорости звука в биологической ткани рассчитывается на основе данных о временах задержки, при которых получается наиболее резкое изображение. Резкость изображения оценивается путем визуального наблюдения. Применительно к однородным средам расчетная точность опреде­ления скорости звука составляет ±0,5%. Во втором методе, кото­рый реализуется с помощью более сложной системы фокусировки, заложена возможность получения распределений скорости звука in vivo на основе обработки принятых эхо-сигналов. Несмотря на из­вестную сложность реализации, такая возможность делает подоб­ный подход, по-видимому, наиболее универсальным из всех сущест­вующих. Для автоматической оценки резкости изображений, полу­чаемых посредством вариаций предполагаемых значений скорости звука на этапе реконструкции по методу синтезированной аперту­ры, применяется критерий минимума энтропии [66].

5.2.2. ПРОБЛЕМЫ, АРТЕФАКТЫ И ПОГРЕШНОСТИ

5.2.2.1. Погрешности измерений в образцах однородных тканей

А. Оценка длины акустического пути. Как и при измерениях за­тухания звука, результирующие точность и погрешность определе­ния скорости звука в образцах биологических тканей в существен­ной степени зависят от правильности определения длины акустиче­ского пути в исследуемом образце. Довольно часто точное опреде­ление длины пути при использовании методов относительных измерений, описываемых, например, уравнением (5.1), вызывает большие трудности. Однако достоинство методов относительных измерений именно в том и заключается, что, даже при погрешно­стях измерения длины пути, достигающих ±10%, ошибка опреде­ления скорости звука не превысит ±1%, если в качестве эталонной среды используется вода или физиологический раствор.

Б. Скорость звука в эталонной среде. Сравнительно высокая точность методов относительных измерений скорости звука обус­ловлена тем, что в литературе приводятся достоверные значения скорости звука для ряда сред, которые можно использовать в каче­стве эталонных жидкостей. При этом весьма желательно распола­гать информацией о соответствующей температуре и степени чистоты эталонной среды. Если в качестве такой среды использует­ся вода, то для целей контроля за температурой достаточно ис­пользовать стандартный лабораторный ртутный термометр. В этом случае погрешность определения скорости звука, связанная с погрешностью таких термометров, вряд ли будет превышать ±0,4% при 20°С.

В. Регистрация времени прихода сигнала. Ранее считалось, что метод измерения времени распространения акустического сигнала представляет собой простой, но достаточно точный метод опреде­ления скорости звука. Однако этому методу присущ один сущест­венный недостаток. Он заключается в том, что для определения времени прихода импульса необходимо «привязаться» к некоторой реперной точке на его профиле или же воспользоваться каким-либо другим критерием. Выбор единственной реперной точки не всегда приемлем, поскольку форма излучаемого импульса может меняться по мере распространения через исследуемую среду. Такое изменение может иметь место как в однородных, так и в неоднородных сре­дах в тех случаях, когда среда характеризуется дисперсией скорости звука или частотной зависимостью коэффициента затухания (мы пренебрегаем случаем нелинейного распространения). Следует от­метить, что в биологических тканях дисперсия скорости звука сама по себе весьма незначительна и не приводит к заметному искаже­нию формы импульса. В свою очередь это означает, что импульс­ную методику измерения сигнала трудно использовать для исследования дисперсии скорости в подобных средах. В противопо­ложность этому затухание ультразвука в тканях сильно зависит от частоты. Как отмечал Редвуд [77], преимущественное затухание вы­сокочастотных составляющих в спектре импульса будет приводить по мере его распространения к все более заметному его уширению. На рис. 5.1 показано, как изменяется форма импульса с несущей частотой 10 МГц после прохождения 5 см пути в среде, коэффици­ент затухания которой линейно зависит от частоты и имеет значе­ние 1 дБ/(см • МГц). Этот простой пример, полученный путем математического моделирования прохождения импульса через час­тотный фильтр (без сдвига фазы), наглядно показывает, что по­грешности за счет уширения импульса будут минимальными, если в качестве реперной точки выбрать центр импульса. Однако в тех случаях, когда форма импульса заметно меняется, местонахождение центра импульса определить достаточно трудно. Поэтому часто выбираются другие реперные точки, особенно если возникает необ­ходимость в автоматизации метода измерения. Так, например, Гринлиф и др. [40] при измерении времени распространения импуль­са в качестве реперной точки использовали тот первый момент вре­мени, когда на фоне шума появляется полезный сигнал. Боуэн и др. [11] регистрировали момент времени, когда сигнал впервые пе­ресекает нулевую отметку. Однако и эти критерии не являются иде­альными. В частности, их применение в случае, показанном на рис. 5.1, приводит к заниженным оценкам времени распространения импульса, причем погрешности, выраженные в длинах волн, состав­ляют соответственно 0,5 и 0,6.

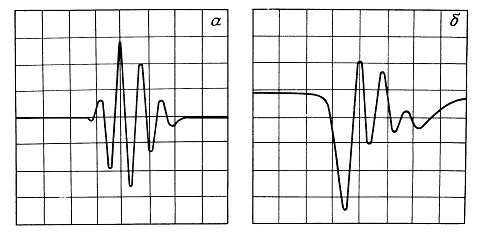

Рис. 5.1. Уширение импульса под влиянием дисперсии затухания, рассчитанное с по­мощью компьютерного моделирования. Зависимость коэффициента затухания от ча­стоты моделировалась введением частотного фильтра с характеристикой /f = = 1 дБ/(см • МГц), а — форма исходного импульса с центральной частотой 10 МГц; б — тот же импульс после прохождения расстояния 5 см в среде с указанным затуха­нием. Оба импульса синтезировались с помощью цифро-аналогового преобразовате­ля и воспроизводились на экране осциллографа с произвольным вертикальным усилением.

С другой стороны, применение критерия Гринлифа и др. позволяет уменьшить число других арте­фактов, которые возникают при реконструкции времени распро­странения импульса. Если длина акустического пути через исследуемый образец составляет 4—5 см, то в случае эксперимен­тальной схемы, описываемой уравнением (5.1), применение в каче­стве реперной точки начального момента появления сигнала приводит к получению завышенных значений скорости звука при­близительно на 4%. Следует подчеркнуть, что величина этой по­грешности в значительной мере зависит от того, насколько точно определено значение наклона частотной зависимости коэффициента затухания в пределах рассматриваемой длины пути ультразвуково­го сигнала. Более подробно этот вбпрос обсуждается в разд. 5.2.2.2.

Г. Дифракционные поправки. При измерениях скорости звука не­обходимо вводить поправки на дифракционные фазовые искажения, аналогичные по своей природе дифракционным искажениям, возни­кающим при измерениях затухания. Расчет таких поправок приме­нительно к измерительным системам с переменным расстоянием был выполнен Пападакисом [73]. Оценки дифракционных поправок для случая плоского круглого преобразователя можно найти в ра­боте [84] (см. рис. 4.6), а в работе [90] представлены результаты аналогичных расчетов для фокусирующих преобразователей. Было показано, что при использовании методов оптического наложения и суперпозиции импульсов погрешности, связанные с дифракцион­ными фазовыми искажениями, могут достигать значения 0,25 от периода высокочастотного заполнения импульса [74]. В случае при­менения метода введения образца фазовыми искажениями за счет дифракции обычно пренебрегают.

В интерферометрических системах влияние дифракции на точ­ность измерения скорости звука становится заметным на частотах ниже 3 МГц. Обзор работ, посвященных анализу этого влияния, приведен в [87], где также показано, что в использованной автора­ми системе дифракционные искажения более чем в 3 раза превыша­ли соответствующие расчетные значения. В частности, было получено, что дифракционные искажения приводят к завышенным значениям скорости звука, которые могут отличаться от реальных значений на 0,5%.

Д. Влияние конструктивных особенностей преобразователей на точность определения времени распространения и длины пути акустического сигнала. В работе [53] показано, что при измерениях времени однократного прохождения импульса в схемах с фиксиро­ванным расстоянием необходимо делать поправку на четвертьвол­новые, согласующие по импедансу или изолирующие слои. При определении времени поступления импульса необходимо также учи­тывать погрешности, возникающие из-за внутренних переотраже­ний сигнала на приемном преобразователе. Применение дифферен­циальных схем измерения позволяет решить как эту проблему, так и проблему, связанную с изменением фазы сигнала в результате от­ражения от мишени [9].

Для измерений скорости звука нецелесообразно применять пре­образователи с большой апертурой или сильно фокусирующие пре­образователи, поскольку при их использовании нельзя точно определить, какого конкретно участка поверхности преобразователя вначале достигнет ультразвуковая волна. Это в свою очередь мо­жет привести к неоднозначности в определении длины пути.

5.2.2.2. Влияние неоднородностей на время прихода сигнала

В гл. 4 было показано, что эффекты компенсации фаз могут приводить к существенным погрешностям при измерениях затуха­ния звука. По-видимому, подобные эффекты в равной мере могут быть причиной значительных погрешностей и при измерениях вре­мени распространения импульса. Это обусловлено тем, что наибо­лее заметные изменения формы акустического импульса могут быть связаны именно с действием этих эффектов. Отсюда также следует, что в качестве реперной точки предпочтительнее выбрать момент первого появления сигнала, а не те моменты времени, где амплитуда сигнала достигает максимума [76] или же проходит че­рез нулевую отметку [11, 57].

В работе [61] представлены результаты статистического анализа времени прихода на приемник электромагнитных и световых им­пульсов, распространяющихся в турбулентной и сильно рассеиваю­щей среде. Было показано, что в таких средах возникает дополни­тельное запаздывание во времени прихода сигнала, связанное глав­ным образом с наблюдаемым уширением импульса, а не с его угло­выми отклонениями. В этом случае временной «центр масс» импульса, определяемый первым статистическим моментом сигна­ла, испытывает существенно меньшие флуктуации по сравнению с дополнительным временным запаздыванием импульса, вызванным его уширением. По аналогии можно предположить, что использо­вание критерия «центра масс» может дать определенные преимуще­ства и при оценке времени прихода акустического сигнала. На практике применить такой критерий можно с помощью квадратич­ного детектирования высокочастотного импульса. Следует также отметить, что Чиневерт и др. [17] добились заметного повышения точности реконструкции пространственных распределений скорости звука за счет применения специального устройства оценки времени распространения импульса. В этом устройстве осуществлялась опе­рация кросс-корреляции принятых сигналов с опорным сигналом, для которого время распространения известно.

Подобный подход может быть применен не только во времен­ной, но также и в спектральной области. В частности, он использо­вался при проведении относительных измерений методом замеще­ния. При этом фазовый спектр принятого акустического импульса (полученный посредством оцифровки импульса с последующей опе­рацией фурье-преобразования) вычитался из фазового спектра им­пульса,  прошедшего  через  эталонную  среду.  Полученный в результате такой операции «разностный» фазовый спектр может быть использован для расчета фазовой и групповой скорости звука. Следует отметить, что существует несколько различных методик такого расчета. Кроме того, разработан метод оценки поправочных коэффициентов для фазовой скорости на фиксированной частоте, введение которых может стать необходимым при наличии в среде заметной дисперсии скорости [90]. Согласно этому методу, скоррек­тированное значение фазовой скорости определяется на основе предположительной оценки величины дисперсии, которая в свою очередь рассчитывается с помощью уравнения (4.42), описывающе­го взаимосвязь между дисперсией скорости и частотной зависимос­тью затухания.

5.2.2.3. Испытания на стандартных материалах

Ввиду отсутствия некоторого общепринятого стандарта провер­ку погрешности какой-либо измерительной системы можно осу­ществить, выполняя измерения на таких материалах, параметры которых уже исследованы и результаты измерений для которых хо­рошо воспроизводятся. Наиболее широко для контрольных измере­ний скорости звука используется дистиллированная вода, иногда для этих целей применяется также физиологический раствор с из­вестной концентрацией хлорида натрия. При проведении подобных измерений необходим строгий контроль за температурой сре­ды. С другой стороны, контролируемое изменение температуры может служить удобным средством испытания измерительной сис­темы в определенном диапазоне значений скорости звука. На рис. 5.2 представлены зависимости скорости звука от температуры для дистиллированной воды, физиологического раствора и различ­ных смесей этилового спирта с водой. Дель-Гроссо и Мейдер [21] на основании обработки экспериментальных данных получили, что зависимость скорости звука в дистиллированной воде от температу­ры хорошо аппроксимируется полиномом пятой степени. Было по­казано, что такая аппроксимация позволяет рассчитать скорость звука в воде с точностью не хуже 0,015 м/с при нормальном атмос­ферном давлении в интервале температур (Г) от 0 до 100°С. Соот­ветствующее выражение, которое использовалось при построении показанной на рис. 5.2 температурной зависимости скорости звука в воде, имеет вид

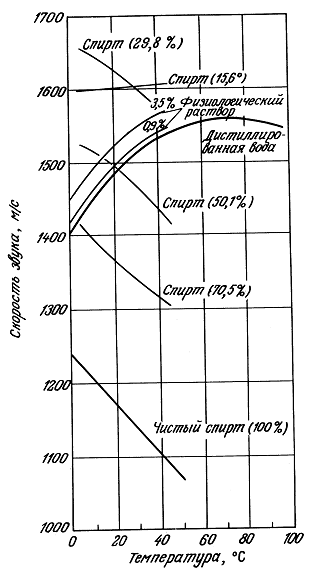

Рис. 5.2. Зависимость скорос­ти звука от температуры в средах, которые использова­лись при измерениях в каче­стве эталонных сред. Эти же среды применялись при оцен­ках погрешностей измеритель­ной аппаратуры. Представ­ленные данные заимствованы из работ [21] (вода), [20] (фи­зиологический раствор), [32] (смеси этилового спирта с во­дой).

Указанные процентные концентрации физиологическо­го раствора соответствуют граммам сухой соли на 100 см3 воды; процентные концентра­ции спирта соответствуют ве­совой концентрации этилового спирта в воде. Все данные по­лучены при гидростатическом давлении в 1 атм.

где коэффициенты ki имеют следующие значения:

Большая часть данных о скорости звука в водных растворах со­лей появилась из-за интереса к вопросам гидроакустики и распро­странения звука в море. Эти данные можно использовать в качестве эталонных величин при лабораторных измерениях скорости звука cs в растворах хлористого натрия. В работе [67] составлены табли­цы, характеризующие зависимость скорости звука от солености и температуры воды при атмосферном давлении, а в работе [20] при­ведены простые эмпирические соотношения, позволяющие рассчи­тать скорость звука в зависимости от температуры, концентрации поваренной соли и глубины от поверхности воды. При атмосфер­ном давлении (нулевой глубине) соответствующее выражение при­водится к виду [52]

где Т' = Т/10 (Т выражена в градусах Цельсия) и S — концентра­ция соли в граммах сухого веса на 100 см3 воды.

При контрольных измерениях широкий интервал значений ско­рости звука можно получить, используя смеси этилового спирта и воды в различных пропорциях. Как видно из рис. 5.2, чистый спирт характеризуется низкими значениями скорости звука и отрицатель­ным температурным коэффициентом скорости. По мере добавления к спирту воды скорость звука в смеси возрастает, а ее температур­ный коэффициент уменьшается. В конце концов скорость звука до­стигает максимального значения, превышающего скорость звука в дистиллированной воде, а температурный коэффициент скорости меняет знак. Примечательно, что при концентрации этилового спирта в воде, равной 17% (по весу), температурный коэффициент скорости обращается в нуль. Именно этот факт побудил в свое вре­мя Джакомини [32] рассматривать подобную смесь как весьма удобную эталонную среду для исследования скорости распростране­ния акустических волн.

5.2.2.4. Влияние условий измерения

Основные трудности, возникающие при проведении прецизион­ных измерений или при сравнении данных различных авторов по скорости звука в биологических тканях, связаны с большим разно­образием тех условий, при которых выполнялись те или иные изме­рения. Так, например, полученные результаты различаются при проведении измерений на образцах ткани и на тканях in vivo. Кроме того, они существенно зависят от времени после смерти, условий хранения образцов и температуры. Мы отсылаем читателя к разд. 4.4.2.5, где кратко изложены полученные к настоящему времени данные о влиянии условий эксперимента на результаты измерения скорости звука, а также затухания и рассеяния звуковых волн.

5.3. АНАЛИЗ ОПУБЛИКОВАННЫХ ДАННЫХ О СКОРОСТИ ЗВУКА

5.3.1. ОБЩИЕ ЗАМЕЧАНИЯ

На рис. 5.3 указаны типичные пределы вариаций скорости звука для ряда биологических тканей как человека, так и млекопитающих. Приведенные значения соответствуют экспериментальным данным различных авторов. Для сравнения указаны также значения скорос­ти звука для некоторых материалов небиологического характера. Представленные данные свидетельствуют об отсутствии заметных различий в значениях скорости звука для какой-либо конкретной ткани животных различного вида. Однако подобный вывод нельзя считать окончательно установленным, поскольку явная нехватка данных и отсутствие надлежащего контроля за условиями проведе­ния измерений могут помешать выявлению межвидовых различий при сравнительном анализе. Окончательное решение этого вопроса требует проведения специальных исследований. Как будет показано в следующем разделе, в значительной степени разброс значений ско­рости звука, измеренных для ткани какого-либо конкретного типа, может объясняться, например, различием температур при проведе­нии измерений.

В целом на основе данных, показанных на рис. 5.3, можно выде­лить три класса тканей: ткани легкого, малая скорость звука в ко­торых определяется высоким газосодержанием, костную ткань, близкую по своим свойствам к твердому телу, и все остальные жидкие среды и мягкие (водоподобные) ткани организма. Большое различие в скоростях звука и плотностях между мягкими тканями и костями или между мягкими тканями и легкими приводит к очень сильному рассеянию ультразвука на границах раздела между этими тканями. Эти особенности в сочетании с соответственно высокими значениями коэффициентов затухания (см. гл. 4) в тканях первых двух классов чрезвычайно затрудняют, а зачастую делают просто невозможным получение качественных акустических изображений структур, расположенных за легкими (или другими газосодержащими областями) и костями. В тканях, относящихся к третьему классу (т. е. в биологических жидкостях и мягких тканях), различия в ско­рости звука невелики. Максимальные отклонения от некоторого среднего значения составляют для этих тканей всего лишь ±10%. Поэтому при разработке систем акустической визуализации, предна­значенных для получения изображений различных структур челове­ческого организма, часто в общем-то обоснованно используется допущение о постоянстве скорости звука во всех этих структурах. Такое допущение позволяет с определенной точностью рассчитать глубину залегания исследуемой структуры по времени прихода от­раженного сигнала. По-видимому, лишь одна группа исследовате­лей придерживается другого мнения на этот счет. А именно, Джеллинс и Коссофф [47] считают, что до анализа акустических изображений определенную калибровку по средней скорости ульт­развука необходимо проводить для каждого пациента индивидуаль­но. По их мнению, такая необходимость вызвана главным образом тем, что неправильный выбор предполагаемого значения скоро­сти звука будет приводить к пространственному смещению со­ставных изображений и как следствие к размытию результирую­щей картины при использовании сложного сканирования (см. разд. 8.4). Аналогичным образом при отсутствии точных данных о скорости звука размытое изображение будет получаться и в слу­чае применения широкоапертурных систем, в которых динамиче­ская фокусировка осуществляется с помощью электронного управления многоэлементной матрицей приемных преобразо­вателей.

Из рис. 5.3 следует также, что значения скорости звука в боль­шинстве биологических жидкостей и мягких тканей (за исключением жировой ткани, характеризующейся наименьшим значением скорос­ти звука в этом классе) превышают скорость звука в воде, причем наибольшая скорость наблюдается в мышечных сухожилиях.

Сами мышцы интересны в том плане, что они характеризуются анизотропией структуры и способностью к сокращению. До сих пор существуют различные мнения относительно того, когда ско­рость звука будет больше — при распространении акустической волны поперек или вдоль мышечных волокон. Людвиг [62] нашел, что скорость звука в языке коровы практически не зависела от ори­ентации образца относительно ультразвукового пучка. Голдмен и Ричарде [35], исследуя скелетные мышцы собаки и кролика, получи­ли, что в этих тканях скорость звука была больше в направлении, перпендикулярном волокнам, тогда как результаты измерений, про­веденных Молом и Бредделсом [68] на мышцах различного типа, показали, что скорость звука больше в направлении, параллельном мышечным волокнам.

Кроме того, сокращение приводило к росту скорости в мышечной ткани человеческого бицепса при измерениях in vivo [68] и либо к незначительному уменьшению [10], либо к от­сутствию изменения скорости звука [68] в мышечной ткани лягушки при измерениях in vitro. Высказывалось предположение, что рост скорости при измерениях in vivo обусловлен изменением кровена­полнения при сокращении мышцы. Следует отметить, что значение скорости звука в некоторых биологических жидкостях человеческого организма можно использовать как определенный диагностический параметр. В частности, в работе Клемина с соавт. [54] сообщалось о заметном расхождении значений скорости звука в желудочном со­ке, взятом у разных пациентов с различными патологиями (иссле­довались больные гастритом, язвенной болезнью и раком желудка). Авторы этой работы связывали наблюдаемые вариации скорости с изменением концентрации белков и полипептидов.

Как уже отмечалось, скорость звука в мягких тканях слабо зави­сит от частоты. Поэтому специально для исследования дисперсии скорости было разработано несколько систем, обеспечивающих вы­сокую точность измерения скорости звука. В качестве примера на рис. 5.4 представлены экспериментально полученные зависимости,

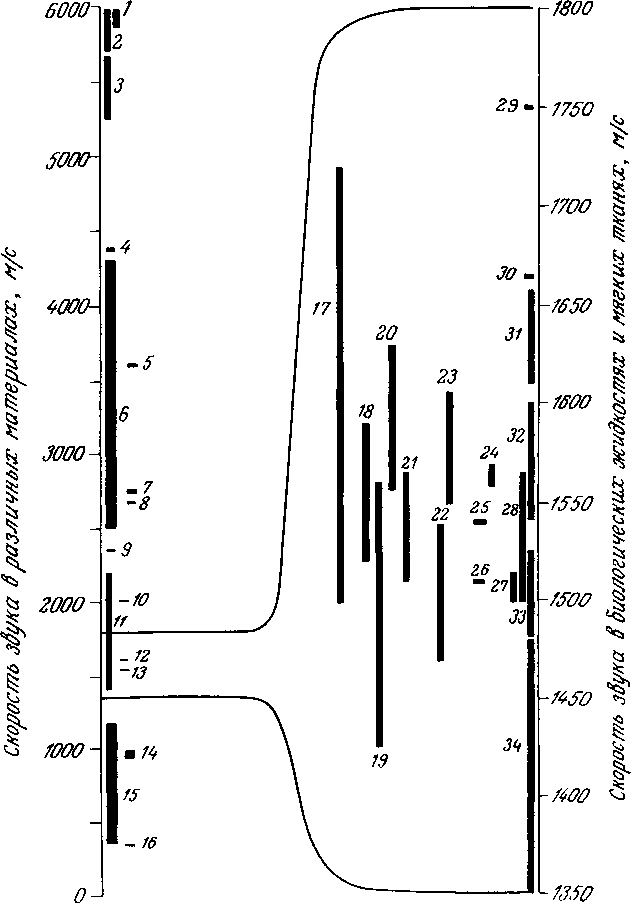

Рис. 5.3. Диапазоны изменения скорости звука в различных биологических средах. Слева представлены соответствующие данные для ряда сред небиологического ха­рактера (одни из них включены для сравнения, другие — из-за их использования в научно-исследовательских лабораториях ультразвука). Значения скорости звука в мягких тканях и биологических жидкостях, лежащие в сравнительно узком интерва­ле, показаны с увеличением масштаба на диаграмме справа. Ряд данных получен на тканях, взятых у млекопитающих разного биологического вида; измерения прово­дились в диапазоне частот 1—10 МГц, температура колебалась в интервале от 20 до 37°С. Все измерения были выполнены либо in vivo, либо на свежеудаленных об­разцах тканей. 1 — сталь [50]; 2 — кварц [50]; 3 — стекло [50]; 4 — латунь [50]; 5 — зубы [36]; 6 — костная ткань [33, 8, 91, 49, 35]; 7 — плексиглас [78, 50]; 8 — нейлон [50]; 9 — полистирол [50]; 10 — полиэтилен [50]; 11 — желчный камень [36]; 12 — натуральный каучук [50]; 13 — желатин (10%) [27]; 14 — силиконовый каучук марки RTV [27, 28]; 15 — легкие [24, 22]; 16 — сухой воздух [49, 51]; 17 — кожа [35]; 18 — селезенка [48]; 19 — молочная железа [55, 2, 38]; 20— мышечная ткань [35, 17, 67]; 21 — мозг [35]; 22 — стекловидное тело и влага передней камеры; 23 — печень [35, 48]; 24 — почки [35, 48]; 25 — молоко [56]; 26 — околоплодная жидкость [35, 48]; 27—спинно-мозговая жидкость [48]; 28 — физиологический раствор (см. рис. 5.2); 29— сухожилия [35, 48]; 50 — хрящи [35, 48]; 31 — хрусталик глаза [35, 17, 87]; 32 — кровь [35]; 33 — вода (см. рис. 5.2); 34 — жировая ткань [2, 39, 35, 48].

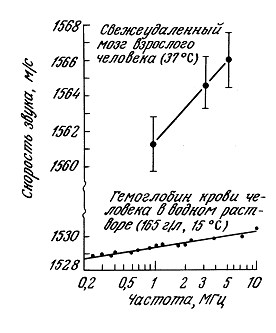

Рис. 5.4. Дисперсия скорости продоль­ных ультразвуковых волн в растворе гемоглобина крови человека [15] и в мозге человека [57]. Данные о диспер­сии скорости в костных структурах приведены в тексте (разд. 5.3.1).

характеризующие дисперсию скорости в растворе гемоглобина и мозге человека. Соответствующие расчеты, выполненные в рамках релаксационной теории (см. (4.13)) с использованием общих соотно­шений между затуханием и дисперсией ультразвука (4.42), показали, что эти экспериментальные данные хорошо согласуются с расчет­ной величиной дисперсии скорости [57]. Фриззелл и Гиндорф [31] в результате анализа усредненных данных, полученных при иссле­дованиях печени овцы и кошки с помощью РЛАМа, пришли к за­ключению, что значения скорости звука на частоте 100 МГц и на частотах порядка нескольких мегагерц различаются очень мало.

Помимо высокой скорости звука и сильного затухания (см. разд. 4.5.2.2 и 4.4.3.7) костные ткани характеризуются также и сравнительно сильной дисперсией. В работах [8, 92] высказывалось предположение, что большая величина дисперсии в костях обуслов­лена главным образом рассеянием ультразвуковых волн. Из-за та­кой дисперсии при анализе распространения ультразвука в костях необходимо учитывать различие между групповой и фазовой скоро­стями звука. Костные структуры могут обладать и сильной анизот­ропией. В частности, в зависимости от типа кости и направления распространения волны величина дисперсии скорости продольных волн может меняться от 1 до 12% в частотном диапазоне 1— 3 МГц. Для сравнения отметим, что дисперсия скорости в мозге в том же частотном диапазоне не превышает 0,2% (рис. 5.4). Поми­мо продольных в костной ткани могут распространяться и сдвиго­вые волны. Скорость этих волн также зависит от направления, однако ее величина, изменяющаяся от 1800 до 2200 м/с, всегда остается меньше значения скорости соответствующей продольной волны. Дисперсия сдвиговых волн сравнительно слабо зависит от направления.

5.3.2. ЗАВИСИМОСТЬ СКОРОСТИ ЗВУКА ОТ ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ

В разд. 4.3.5 уже обсуждалась зависимость скорости звука в во­де и разбавленных водных растворах от температуры. Соответ­ствующие кривые, показанные на рис. 5.2, имеют форму параболы. Другой характер имеют температурные зависимости скорости звука в мягких тканях (рис. 5.5). В частности, видно, что жировая ткань отличается от остальных тканей не только низкими значениями скорости звука, но и тем, что температурный коэффициент скорос­ти {Ас/AT) у нее отрицателен. Исследования на тканях нежирового характера показали, что все они характеризуются положительными значениями Ас/AT Отсюда следует, что в сложных структурах типа паренхимы молочной железы [2] зависимость скорости звука от ча­стоты носит непредсказуемый и изменчивый характер. Можно ожи­дать, что рассеяние ультразвуковых волн на границах раздела между жировой и нежировой тканью будет в сильной степени зави­сеть от температуры. Все эти эффекты могут найти и полезное практическое применение, поскольку целенаправленное изменение температуры может сделать более эффективным процесс характе-ризации тканей, основанный на измерениях скорости, затухания или рассеяния ультразвука. В работе [48] на основе анализа данных о скорости звука в жировой ткани молочной железы было высказано предположение, что при температурах около 35°С в этой ткани имеет место фазовый переход твердое вещество — жидкость (рис. 5.5). Кремкау и др. [57] наблюдали, что скорость звука в моз­ге взрослого человека достигает минимума при температуре 15°С. При исследовании мозга ребенка подобного поведения не наблюда­лось. Авторы этой работы пришли к выводу, что полученный эф­фект может быть обусловлен сравнительно высоким содержанием липидов в мозге взрослого человека. При низких температурах тем­пературный коэффициент скорости Ас/AT определяется в основном вкладом липидов, тогда как при повышении температуры основную роль начинают играть компоненты ткани нежирового характе­ра. Результаты, полученные для мозга плода [91] с характерным высоким содержанием воды, показывают, что зависимость скорос­ти звука от температуры в этом случае имеет вид, типичный для тканей нежировой природы.

Примечание: вepтикальные чepточки обозначают среднеквадра­тичное отклонение

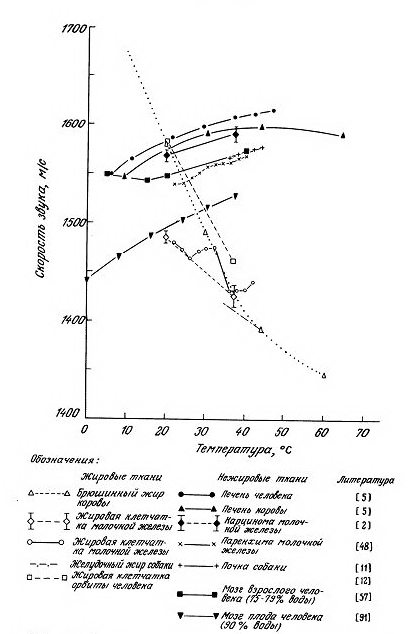

Рис. 5.5. Примеры, характеризующие зависимость скорости звука в мягких тканях млекопитающих и человека от температуры. Незакрашенные значки относятся к жи­ровым тканям, закрашенные — к тканям других типов.

Ранее определенные надежды возлагались на использование тем­пературных зависимостей скорости звука для бесконтактного изме­рения температуры и ее пространственного распределения с целью контроля и регулировки дозы микроволнового или ультразвукового облучения при локальной гипертермии [48]. К сожалению, области медицинского применения современных методов измерения рас­пределения скоростей звука ограничены по существу такими органа­ми, как молочная железа. Кроме того, большие трудности возникают из-за того, что при фиксированной температуре ско­рость звука может существенно меняться при переходе от одной ткани к другой и даже от образца к образцу ткани одного типа. В ряде работ [11, 16, 69] высказывалась идея о том, что для указан­ный целей лучше использовать зависимость коэффициента dc/dT от температуры, особенно в тех случаях, когда имеются априорные сведения о пространственном расположении тканей различного ти­па и данные об изменениях скорости звука и затухания в исследуе­мой области [43].

Вид зависимостей скорости звука от температуры для мягких тканей нежировой природы с характерным максимумом скорости в области 40—50°С аналогичен подобным зависимостям, измерен­ным для разбавленных водных растворов солей [86]. В противопо­ложность этому поведение жировой ткани более похоже на поведение неводных жидкостей (см., например, данные для спиртов в работе [60]), что, вероятно, объясняется низким содержанием во­ды в жировой ткани.

Обычно скорость звука растет при повышении гидростатическо­го давления. Следствием этого является нелинейный характер рас­пространения ультразвуковых волн (см. разд. 4.3.6 и 4.3.8). Результаты измерения зависимости скорости звука от давления ис­пользовались для оценки нелинейного параметра В/А (разд. 1.8) мягких тканей и растворов макромолекул. При этом было установ­лено, что нелинейный параметр жировой ткани существенно пре­восходит его значения для всех других мягких тканей нежировой природы [59]. Этот результат представляется интересным в свете отмеченных ранее различий в температурном коэффициенте скорос­ти звука между жировой и нежировой тканью.

5.3.3. ВЛИЯНИЕ СТРУКТУРНЫХ КОМПОНЕНТОВ ТКАНИ

Анализ данных, представленных на рис. 5.3 для мягких тканей (за исключением жировой ткани), показывает, что более высокое значение скорости звука в одной ткани по сравнению с другой кор­релирует с более высоким содержанием в ней белков, в особенности структурного коллагена, и с более низким содержанием воды [24, 37, 70]. С другой стороны, вариации скорости в тканях одного и того же типа (например, в печени) мало зависят от содержания кол­лагена и, по-видимому, определяются в основном процентным со­держанием воды (см. разд. 4.5.2.6 и работу Сарвазяна и др. [83]). Аналогичные результаты были получены и для ткани мозга. В частности, различия скорости звука в мозге взрослого человека и ребенка или плода вполне объясняется различиями в содержании воды в соответствующих тканях [57, 91] (рис. 5.5). Не столь очевид­ная картина наблюдается в случае артериальной ткани, где ско­рость звука растет с ростом содержания коллагена и уменьшается при относительном увеличении холестерина, причем зависимость скорости от содержания коллагена более существенна [80].

Низкое значение скорости звука в жире определяет его важную (с акустических позиций) роль как составного элемента некоторых тканей. В нормальной печени и печени с патологическими изменени­ями низкое содержание воды приводит к более высокому значению скорости звука. Если же изменения в печени сопровождаются повы­шением содержания жировой компоненты, то скорость звука будет уменьшаться [7, 93]. Средняя скорость звука в молочной железе, ха­рактеризующейся высоким содержанием жира, имеет сравнительно низкое значение, которое с возрастом уменьшается еще больше из-за прогрессирующей замены железистой ткани жиром [2, 56]. Мо­лочная железа кормящей женщины из-за высокого содержания мо­лока и разрастания железистой ткани характеризуется повышенным значением скорости звука (рис. 5.2). Анализ картины простран­ственного распределения акустических параметров в тонких срезах удаленной ткани молочной железы [30] наглядно показывает, что вариации скорости звука и других акустических параметров в норме и при патологии определяются в основном относительным содер­жанием жировой компоненты.

Для получения количественных данных и характеризации тканей по акустическим изображениям идеально было бы провести точные измерения возможно большего числа акустических параметров [3]. Однако в тех случаях, когда имелась возможность измерения ско­рости звука или ее пространственного распределения [6, 30, 39], этот параметр часто оказывался более полезным при выявлении различий между нормальной и патологической тканью по сравне­нию с коэффициентом затухания или коэффициентом обратного рассеяния. Отчасти это можно объяснить тем, что скорость звука удается измерить с более высокой точностью и надежностью в сравнении с затуханием или рассеянием звука. Предварительные ре­зультаты исследования патологических изменений печени человека свидетельствуют о том, что при диагностике цирроза печени как дополнительный диагностический показатель величина скорости звука действительно может быть более информативной, чем коэф­фициент затухания. В работе [44] показано, что скорость звука имеет четко различающиеся значения в нормальной печени, печени с ожи­рением и печени, пораженной циррозом. Следует, однако, отме­тить, что Доуст и др. [22] получили несовпадающие результаты для различных образцов циррозной печени. Было высказано предполо­жение, что такое расхождение может объясняться различием в при­чинах возникновения цирроза (и, следовательно, различием в видах цирроза) у тех групп людей, которые проходили обследование в Ав­стралии и Японии. Справедливость этого предположения под­тверждается данными Циммермана и Смита [93], полученными в результате измерений на образцах фиксированной печени человека. По данным этих авторов, изменения скорости звука при циррозе носят неоднозначный характер. В начальной и средней стадии этого заболевания скорость звука уменьшается по сравнению с ее значени­ем в нормальной печени, тогда как на стадии ярко выраженного цирроза величина скорости близка к ее значению в норме.

Влияние патологических изменений на скорость звука исследова­лось также применительно к тканям других типов. В этом плане мозг, по-видимому, привлек наибольшее внимание. Было показано, что в большинстве случаев различные патологии мозга (за исключе­нием кровотечений и гидроцефалии) приводят к увеличению скорос­ти звука. Однако пока экспериментальных данных очень мало, и работа Кремкау и др. [58] является по существу единственной, где исследовалось влияние различных патологий мозга.

5.4. ЗАКЛЮЧЕНИЕ

Скорость звука является очень важной характеристикой биоло­гических тканей. Она более объективно характеризует процесс рас­пространения акустических волн в тканях по сравнению, например, с коэффициентами затухания или рассеяния, поскольку сами эти ко­эффициенты в определенной степени зависят от вариаций скорости звука. К настоящему времени разработано очень много различных методов измерения скорости звука, хотя часто эти методы трудно применить к биологическим тканям. По существу методы измере­ний на различных тканях in vivo только начинают развиваться. В тех случаях, когда условия позволяют провести измерения скорости звука, эти измерения могут быть выполнены с более высокой точ­ностью и надежностью, чем измерения затухания или рассеяния звука.

Усилия, которые требуются в настоящее время для преодоления трудностей, возникающих на пути развития методов измерения in vivo и получения количественной информации при анализе изобра­жений пространственного распределения скорости звука, с успехом могут быть вознаграждены диагностической эффективностью этого метода. Кроме того, с помощью изображений пространственного распределения скорости звука можно добиться улучшения качества изображений другого типа, например составных изображений рас­пределения амплитуд сигналов обратного рассеяния. Это достига­ется посредством соответствующей корректировки с учетом флуктуаций скорости звука, которые обычно приводят к простран­ственному искажению и размытию эхо-изображений [51].

При проведении измерений скорости звука необходимо учиты­вать ее зависимость от температуры. Температурный коэффициент скорости может быть использован для дистанционного контроля за относительными распределениями температуры.

ЛИТЕРАТУРА

1. Akamatsu, К., Miyauchi, S., Nishimura N. Ohkubo, Н., & Ohta, Y. (1985) A simple new method for in vivo measurement of ultrasound velocity in liver and its clinical usefulness. Proc. 4th Meeting of the World Federation for Ulrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Perga-mon Press, Sydney, p. 522.

2. Bamber, J. C. (1983a) Ultrasonic propagation properties of the breast Ultrasonic examination of the breast. Jellins, J. & Kobayashi, T. (eds.), John Wiley and Sons, Chichester, 37—44.

3. Bamber, J. C. (1983b) Ultrasonic tissue characterization in cancer diagnosis and management. RNM Images, Oct. '83, 12—19.

4. Bamber, J. C. & Abbott, C. (1985) The feasibility of measuring average speed of sound in tissues using a real-time scanner. Proc. 4th Meeting of the World Federation for Ultrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Pergamon Press, Sydney, p. 517.

5. Bamber, J. C. & Hill, C. R. (1979) Ultrasonic attenuation and propagation speed in mammalian tissues as a function of temperature. Ultrasound Med. Biol. 5, 149—157.

6. Bamber, J. C. & Hill, C. R. (1981) Acoustic properties of normal and cancerous human liver — I dependence on pathological condition. Ultrasound Med. Biol., 7, 121—133.

7. Bamber, J. C. Hill, C. R. & King, J. A. (1981) Acoustic properties of normal and cancerous human liver — II dependence on tissue structure. Ultrasound Med. Biol., 7, 135—144.

8. Barger, J. E. (1979) Attenuation and dispersion of ultrasound in cancellous bone. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Pub­lication 525, U.S. Government Printing Office, Washington, D. C, 197—201.

9. Beyer, R. T. & Letcher, S. V. (1969) Physical ultrasonics. Academic Press, New York.

10. Bhagat, P., Hajjar, W., & Kadaba, M. (1976) Measurement of the acoustic properties of a nerve-muscle preparation as a function of physiological state. Ultrasonics, Nov. '76, 283—285.

11. Bowen, Т., Conner, W. G., Nasoni, R. L., Pifer, A. E. & Sholes, R. R. (1979) Measurement of the temperature dependence of the velocity of ultrasound in tissues. Ultrasonic tissue characterization II. Linzer, M. (ed.) U. S. Govern­ment Printing Office, Washington, D. C. NBS Special Publication 525, 57—61.

12. Buschmann, W, Voss, M., & Kemmerling, S. (1970) Acoustic properties of normal human orbit tissues. Opthalmol. Res., 1, 354—364.

13. Carson, P. L., Meyer, C. R. & Scherzinger, A. L. (1981) Breast imaging in coronal planes with simultaneous pulse echo and transmission ultrasound. Science, 214, 1141—1143.

14. Carstensen, E. L. (1954) Measurement of dispersion of velocity of sound in liquids. J. acoust. Soc. Amer. 26, 858—861.

15. Carstensen, E. L. & Schwan, H. P. (1959) Acoustic properties of hemoglobin solutions. J. acoust. Soc. Amer., 31, 305—311.

16. Cetas, Т. C. & Connor, W. G. (1978) Thermometry considerations in localized hyperthermia. Med. Phys. 5, 79—91.

17. Chenevert, T. L., Schmitt, R. M., Carson, P. L., Bland, P. H., Meyer, C. R., Adler, D. D., & Samuels, В. T. (1984) The potential of ultrasonic CT for breast cancer diagnosis, /. Ultrasound in Med., Supplement to Vol. 3, No. 9, (Proc. 29th Annual Meeting of the American Inst, of Ultrasound in Medicine, Sept. 1984) p. 127 (abstract only).

18. Chivers, R. C. & Parry, R. J. (1978) Ultrasonic velocity and attenuation in mammalian tissues. J. acoust. Soc. Amer., 63, 940—953.

19. Chubachi, N. (1981) Mechanically scanned acoustic microscope. Japan J. App. Phys. 21, Supplement 21—3, 7—10.

20. Coppens, A. B. (1981) Simple equations for the speed of sound in Neptunian waters. J. acoust. Soc. Amer. 69, 862—863.

21. Del Grosso, V. A. & Mader, C. W. (1972) Speed of sound in pure water. J. Acoust. Soc. Amer. 52, 1442—1446.

22. Doust, В., Robinson, D. E., Chen, C. F., & Wilson, L. S. (1985) Ultrasonic speed and attenuation determinations in cirrhosis of the liver. Proc. 4th Meeting of the World Federation for Ultrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Pergamon Press, Sydney, p. 80.

23. Dunn, F. (1974) Attenuation and speed of ultrasound in lung. J. acoust. Soc. Amer., 56, 1638—1639.

24. Dunn, F. (1976) Ultrasonic attenuation, absorption and velocity in tissues and organs. Ultrasonic tissue characterization. Linzer, M. (ed.) U. S. Govt. Print­ing Office, Washington, D. C., NBS Special Publication 453, 21—28.

25. Dunn, F. & Fry, W. J. (1961) Ultrasonic absorption and reflection by lung tissue. Phys. Med. Biol, 5, 401—410.

26. Dunn, F., Edmonds, P. D., & Fry, W. J. (1969) Absorption and dispersion of ultrasound in biological media. Biological engineering. Schwan, H. P. (ed.), McGraw-Hill, New York, 205—332.

27. Edmonds, P. D., Reyes, Z., Parkinson, D. В., Filly, R. A., & Busey, H. (1979) A human abdominal tissue phantom. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Publication 525, U.S. Government Printing Office, Washington, D.C, 323—326.

28. Eggleton, R. C. & Whitcomb, J. A. (1979) Tissue simulators for diagnostic ultrasound. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Publication 525, U. S. Government Printing Office, Washington, D. C., 323—326.

29. Embree, P. M., Tervola, К. M. U, Foster, S. G., & O'Brien, Jr. W. D. (1985) Spatial distribution of the speed of sound in biological materials with the scanning laser acoustic microscope. IEEE Trans. Sonics and Ultrasonics, SU—32, 341—350.

30. Foster, F. S., Strban, M., & Austin, G. (1984) The ultrasound macroscope: initial studies on breast tissue. Ultrasonic Imaging, 6, 243—261.

31. Frizzell, L. A. & Gindorf, J. D. (1981) Measurement of ultrasonic velocity in several biological tissues. Ultrasound Med. Biol., 7, 385—387.

32. Giacomini, A. (1947) Ultrasonic velocity in ethanol-water mixtures. /. Acoust. Soc. Amer., 19, 701—702.

33. Glover, G. H. & Sharp, J. C. (1977) Reconstruction of ultrasound propagation speed distributions in soft tissue: time-of-flight tomography. IEEE Trans. Son. Ultrason., 24, 229—234.

34. Goldman, D. E. & Hueter, T. F. (1956) Tabular data of the velocity and absorption of high-frequency sound in mammalian tissues. J. acoust. Soc. Amer., 28, 35—37.

35. Goldman, D. E. & Richards, J. R. (1954) Measurement of high frequency sound velocity in mammalian soft tissues. J. acoust. Soc. Amer. 26, 981—983.

36. Goss, S. A., Johnston, R. L., & Dunn, F. (1978) Comprehensive compilation of empirical ultrasonic properties of mammalian tissues. /. acoust Soc. Amer., 64, 423—457.

37. Goss, S. A., Johnston, R. L., Maynard, V., Nider, L., Frizzell, L. A., O'Brien, Jr. W. D., & Dunn, F. (1979) Elements of tissue characterization part II; ultrasonic propa­gation parameter measurements. Ultrasonic tissue characterization II. Linzer, M. (ed.) NBS Special Publication 525, U. S. Govt. Printing Office, Washing­ton, D. C, 43—51.

38. Grant, D. R. & Bernadin, J. E. (1981) Measurement of sound velocity with the scanning laser acoustic microscope. / acoust. Soc. Amer., 69, 866—868.

39. Greenleaf, J. F. & Bahn, R. C. (1981) Clinical imaging with transmissive ultrasonic computerized tomography. IEEE Trans. BME-28, 177—185.

40. Greenleaf, J. E, Johnson, S. A., Samayoa, W. E, & Duck, F. A. (1975) Twodimensional acoustic velocity distributions in tissues using an algebraic reconstruction technique. Ultrasonics Int. Conf. Proc, IPC Science and Technology Press, Guildford, 190—194.

41. Greenspan, M. & Tschiegg, С. E. (1957) Rev. Sci. Inst. 28, 897. 42. Haumschild, D. J. & Greenleaf, J. F. (1983) A crossed beam method for ultrasonic speed measurement in tissue. Ultrasonic Imaging, 5, p. 168.

43. Hayney, M. J. & O'Brien, Jr. W. D. (1982) Ultrasonic tomography for differential thermography. Acoustical Imaging Volume 12. Ash, E. A. & Hill, C. R. (eds.) Plenum Press, New York, 589—597.

44. Hayashi, N., Tamaki, N., Yamammoto, K., Senda, M., Yonekura, Y, Torizuka, K., Ogawa, Т., Katakura, K., & Umemura, S. (1985) In vivo measurement of sound speed in normal and abnormal livers using a high resolution ultrasonic scanner. Proc. 4th Meeting of the World Federation for Ultrasound in Medicine and Biology. Gill, R. W. and Dadd, M. J. (eds.), Pergamon Press, Sydney, P. 520.

45. Heyser, R. C. & LeCroisette, D. H. (1974) A new ultrasonic imaging system using time delay spectrometry. Ultrasound Med. Biol., 1, 119—131.

46. Iinuma, K., Sumino, Y, Hirama, M., Okazaki, K., Sato, Т., & Sasaki, H. (1985) A proposal of crossed beam method using a linear array probe for in vivo measurement of sound velocity of tissue. Proc. 4th Meeting of the World Fe­deration for Ultrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Pergamon Press, Sydney, p. 515.

47. Jellins, J. & Kossoff, G. (1973) Velocity compensation in water-coupled breast echography. Ultrasonics, 11, 223—226.

48. Johnson, S. A., Christensen, D. A., Johnson, С. C, Greenleaf, J. E, & Rajagopalan, B. (1977) Non-intrusive measurement of microwave and ultrasound induced hyperthermia by acoustic temperature tomography. Ultrasonics Symp. Proc. IEEE Cat. No. llCh\264—\SU, 977—982.

49. Johnston, R. L., Goss, S. A., Maynard, V, Brady, J. K., Frizzell, L. A., O'Brien, Jr. W. D., & Dunn, F. (1979) Elements of tissue characterization: part I ultrasonic propagation properties. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Publication 525, U. S. Government Printing Of­fice, Washington, D. C, 19—27.

50. Kaye, G. W. C. & Laby, Т. H. (1966) Tables of physical and chemical constants and some mathematical functions. Thirteenth edition. Longmans, Green and Co., London.

51. Kim, J. H., Park, S. В., & Johnson, S. A. (1984) Tomographic imaging of ultrasonic reflectivity with correction for acoustic speed variations. Ultrasonic Imaging, 6, 304—312.

52. Kinsler, L. E., Frey, A., Coppens, A. B. & Saunders, J. V. (1982) Fundamentals of acoustics.  Third edition. John Wiley and Sons, New York, p. 397.

53. Kittinger, (1977) Correction for transducer influence on sound velocity measurements by the pulse echo method. Ultrasonics, 15, 30—32.

54. Klemin, V. A., Karev, I. D., Sarvazyan, A. P., Timokhina, Z. M., Puchkin, V. V. & Mayorov, E. A. (1981) Relation of acoustic characteristics of human gastric juice to its composition for some stomach diseases. Studia Biophysica 84, 139—144.

55. Koch, R., Whiting, J. E, Price, D. C, McCaffrey, J. E, Kossoff, G., & Reeve, T. S. (1983) Transmission tomography and B-scan imaging of the breast. Ultrasonic examination of the breast. Jellins, J. & Kobayashi, T. (eds.), John Wiley and Sons, Chichester, 235—239.

56. Kossoff, G., Kelly Fry, E., & Jellins, J. (1973) Average velocity of ultrasound in the human female breast. J. acoust. Soc. Amer., 53, 1730—1736.

57. Kremkau, F. W., Barnes, R. W., & McGraw, C. P. (1981) Ultrasonic attenuation and propagation speed in normal human brain. J. acoust. Soc. Amer., 70, 29—38.

58. Kremkau, F. W., McGraw, C. P., & Barnes, R. W. (1979) Acoustic properties of normal and abnormal human brain. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Special Publication 525, U. S. Government Printing Office, Wa­shington, D. C, 81—84.

59. Law, W. K., Frizzell, L. A., & Dunn, F. (1985) Determination of the nonlinearity parameter B/A of biological media. Ultrasound Med. Biol. 11, 307—318.

60. Litovitz, T. A. & Davis, С. M. (1965) Structural and shear relaxation in liquids. Physical acoustics Volume 2A. Mason, W. P. (ed.) Academic Press, New York, 281—349.

61. Liu, С. H. & Yeh, К. C. (1980) Statistics of pulse arrival time in turbulent media. J. opt. Soc. Amer., 70, 168—172.

62. Ludwig, G. D. (1950) The velocity of sound through tissues and acoustic impedance of tissues. J. acoust. Soc. Amer. 22, 862—866.

63. McSkimin, H. J. (1964) Ultrasonic methods of measuring the mechanical properties of liquids and solids. Physical acoustics: principles and methods, Vol. 1—Part A., Mason, W. P., (ed.), Academic Press, New York, Ch. 10, 271—334.

64. Manoharan, A., Robinson, D. E., Wilson, L. S. Chen, С. E, & Griffiths, K. A. (1985) Ultrasonic characterization of splenic tissue: a clinical study in patients with myelofibrosis. Proc. 4th Meeting of the World Federation for Ulrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Pergamon Press, Sydney, p. 113.

65. Matheson, A. J. (1971) Molecular acoustics. Van Nostrand, New York. 66. Mesdag, P. R. de Vries, D., & Berkhout, A. J. (1982) An approach to tissue characterization based on wave theory using a new velocity analysis technique. Acoustical imaging, Vol. 12. Ash, E. A. & Hill, C. R. (eds.), Plenum Press, New York, pp. 479—491.

67. Millero, F. J. & Kubinski, T. (1975) Speed of sound in seawater as a function of temperature and salinity at 1 atm. J. acoust. Soc. Amer. 57, 312—319.

68. Mol, C. R. & Breddels, P. A. (1982) Ultrasound velocity in muscle. J. acoust. Soc. Amer., 71, 455—461.

69. Nasoni, R. L., Bowen, Т., Conner, W. G., & Sholes, R. R. (1979) In-vivo temperature dependence of ultrasound speed in tissue and its applications to noninvasive temperature monitoring. Ultrasonic Imagaing, 1, 34—43.

70. O'Brien, Jr., W. D. (1977) The relationship between collagen and ultrasonic attenuation and velocity in tissue Ultrasonics International 1977 Conference Proc. IPC Business Press, Guildford, 194—205.

71. Ohtsuki, S., Soetanto, K., & Okujima, M. (1985) A technique with reference points image for in vivo measurement of sound velocity. Proc. 4th Meeting of the World Federation for Ultrasound in Medicine and Biology. Gill, R. W. & Dadd, M. J. (eds.), Pergamon Press, Sydney, p. 521.

72. Papadakis, E. P. (1964) Ultrasonic attenuation and velocity in three transformation products in steel. J. Appl, Phys., 35, 1474—1482.

73. Papadakis, E. P. (1966) Ultrasonic diffraction loss and phase change in anisotropic materials. J. acoust. Soc. Amer., 40, 863—876.

74. Papadakis, E. P. (1972) Absolute accuracy of the pulse-echo everlap method and the pulse-superposition method for ultrasonic velocity. J. acoust. Soc. Amer.

52, 843—846.

75. Pellam, J. R. & Gait, J. K. (1946) Ultrasonic propagation in liquids: I. Application of pulse technique to velocity and absorption measurements at 15 megacycles. /. Chem. Phys., 14, 608—614.

76. Ragozzino, M. (1981) Analysis of the error in measurement of ultrasound speed in tissue due to waveform deformation by frequency dependent attenuation. Ultrasonics, 12, 135—138.

77. Redwood, M. (1963) A study of waveforms in the generation and detection of short ultrasonic pulses. Appl. Mat. Res., April 1983, 76—84.

78. Robinson, D. E., Chen, E, & Wilson, L. S. (1982) Measurement of velocity of propagation from ultrasonic pulse-echo data. Ultrasound Med. Biol. 8, 413—420.

79. Robinson, Т. C. & Lele, P. P. (1972) An analysis of lesion development in the brain and in plastics by high-intensity focused ultrasound at lowmegahertz frequencies. J. acoust. Soc. Amer., 51, 1333—1351.

80. Rooney, J. A., Gammell, P. M., Hestenes, J. D., Ghin, H. P., & Blankenhorn, D. H. (1982) Velocity and attenuation of sound in arterial tissues. J. acoust. Soc. Amer., 71, 462—466.

81. Сарвазян А. П.— Мол. биол., 1983, т. 17, вып. 5, с. 916—927.

82. Sarvazyan, А. Р. (1982) Development of methods of precise ultrasonic measurements in small volumes of liquids. Ultrasonics 20, 151—154.

83. Sarvazyan, A. P. Lyrchikov, A. G. & Gorelov, S. E. (1987) Dependence of ultrasonic velocity in rabbit liver on water content and structure of the tissue. Ultrasonics 25, 244—247.

84. Seki, H., Granato, A., & Truell, R. (1956) Diffraction effects in the ultrasonic field of a piston source and their importance in the accurate measurement of atte­nuation. /. acoust. Soc. Amer., 28, 230—238.

85. Sinclair, D. A., Smith, I. R., & Wickramasinghe, H. K. (1982) Recent developments in scanning acoustic microscopy. The Radio and Electronic Engineer, 52, 479—493.

86. Stuehr, J. & Yeager, E. (1965) The propagation of ultrasonic waves in electrolytic solution. Physical acoustics Volume 2A. Mason, W. P. (ed.) Academic Press, New York, 351—462.

87. Subrahmanyam, S. V., Khan, V. H., & Raghavan, С. V. (1969) Interferometric measurement of ultrasonic velocity in liquids — effect of diffraction. J. acoust. Soc. Amer., 46, 272.

88. Thijssen, J. M., Mol, H. J. M., & Timmer, M. R. (1985) Acoustic parameters of ocular tissues. Ultrasound Med. Biol., 11, 157—161.

89. Van Venrooij, G. E. P. M. (1971) Measurement of sound velocity in human tissue. Ultrasonics, 9, 240—242.

90. Verhoef, W. A., Cloostermans, M. J. Т. M., & Thijssen, J. M. (1985) Diffraction and dispersion effects on the estimation of ultrasound attenuation and velocity in biological tissues. IEEE Trans. Biomed. Eng. BME-32, 521—529.

91. Wladimiroff, J. W., Craft, I. L., & Talbert, D. G. (1975) In vitro measurements of sound velocity in human fetal brain tissue. Ultrasound Med. Biol., 1, 377—382.

92. Yoon, H. S. & Katz, J. L. (1979) Ultrasonic properties and microtexture of human cortical bone. Ultrasonic tissue characterization II. Linzer, M. (ed.), NBS Spe­cial Pub. 525, U. S. Governmerl Printing Office, Washington, D. C, 189—196.

93. Zimmermann, K. P. & Smith, J. C. (1983) Ultrasound velocity in fixed human liver: empirical anova and regression modelling on histologically assessed ab­normalities. Ultrasonic Imaging, 5, 280—294.

ГЛАВА 6

ОТРАЖЕНИЕ И РАССЕЯНИЕ УЛЬТРАЗВУКА

Р. Дикинсон

6.1. ВВЕДЕНИЕ

6.1.1. СОДЕРЖАНИЕ ГЛАВЫ

Рассеяние ультразвуковых волн возникает в тех случаях, когда волны распространяются в акустически неоднородных средах. При этом часть энергии падающей волны переизлучается в виде рассеян­ных волн, которые отличаются от исходной волны либо задержкой по времени, либо изменением направления распространения. В гл. 1 был рассмотрен простейший случай нормального падения волны на неоднородность в виде плоской границы раздела между двумя средами с различными акустическими свойствами. При анализе это­го случая использовалось понятие удельного акустического импе­данса. Следует отметить, что в мягких тканях подобные границы встречаются редко. Значительно чаще неоднородности в таких сре­дах имеют сложную форму и различные размеры, причем их место­положение и ориентация зачастую носят случайный характер. При В-сканировании полутоновое изображение, т. е. изображение с большим числом градаций яркости, формируется в основном волна­ми, рассеянными на подобных мелкомасштабных структурах. По­мимо систем акустической визуализации (акустоскопии) явление рас­сеяния лежит в основе работы доплеровских систем и ряда устройств другого типа, о которых речь пойдет в гл. 9—11. Пони­мание физических механизмов процесса рассеяния необходимо для оценки возможностей таких систем, поэтому основная задача дан­ной главы — провести анализ той полезной информации, которая содержится в рассеянной волне.

Ниже дается обзор современного состояния теории рассеяния ультразвуковых волн и ее применения в медицинской акустике. В следующем разделе мы более подробно остановимся на одном из интересных теоретических подходов к решению задачи рассеяния. Здесь будут приведены обобщенные уравнения и соответствующие теоретические выводы. Отметим, что трудно дать строгую поста­новку задачи рассеяния применительно к биологическим тканям, поскольку их акустические свойства в масштабе, меньшем длины акустической волны, неизвестны. Это заставляет использовать для описания свойств тканей те или иные упрощенные модели, анализу которых также отводится определенное место в данной главе. За­тем обсуждаются результаты экспериментальных исследований рас­сеяния ультразвука в тканях и приводятся те выводы, которые можно сделать об акустических свойствах исследуемой ткани на основе анализа рассеянного поля.

В большинстве теорий рассеяния рассматриваются плоские мо­нохроматические волны, тогда как акустическое изображение при В-сканировании формируется за счет рассеяния импульсных сигналов. В связи с этим один из разделов данной главы специально посвя­щен теории рассеяния акустических импульсов и ее взаимосвязи с параметрами изображения, получаемого при В-сканировании. Здесь же обсуждается влияние движений биологических тканей на рассе­янную волну.

В последние годы было разработано несколько методов, обеспе­чивающих возможность как представления рассеянного поля в виде некоторого «изображения», так и объективного анализа этого изо­бражения с целью получения количественных данных о рассеиваю­щей среде (см. гл. 10). Мы детально рассмотрим один из таких ме­тодов, который иногда называют импедиографией и который на­глядно демонстрирует взаимосвязь между отражением и рассеянием ультразвука. И наконец, мы кратко обсудим ряд других методов, которые могут оказаться пригодными для наших целей, и рассмот­рим возможные направления дальнейших исследований.

6.1.2. СОВРЕМЕННОЕ СОСТОЯНИЕ ТЕОРИИ РАССЕЯНИЯ

Теория рассеяния звука в тканях человеческого организма была разработана Чиверсом [15]. Некоторые положения этой теории мы будем использовать в последующих разделах при детальном рас­смотрении конкретных задач рассеяния. Отметим также, что мно­гие положения теории Чиверса изложены в обстоятельной моногра­фии Ишимару [28], посвященной задачам рассеяния излучения раз­личной природы.

В случае, когда длина акустической волны  много меньше ха­рактерного размера неоднородностей (где  — некий усредненный параметр, например радиус корреляции), задача рассеяния может быть рассмотрена с помощью двух различных подходов. В первом из них, который называется лучевым приближением или приближе­нием геометрической акустики, влияние флуктуаций скорости звука в среде определяется на основе принципа Ферма. Такой подход поз­воляет получить выражения для среднеквадратического отклонения лучей, прошедших определенный путь в среде [14]. Лучевое прибли­жение справедливо при условии, что  где L — путь, прой­денный лучом. Чиверс использовал именно такой подход при ана­лизе распространения ультразвуковых волн в биологических тканях. Второй метод, который описал Ушински [54], применим в случае, когда однократное рассеяние на неоднородности мало, т. е. выпол­няется условие , где n — среднеквадратическое отклонение показателя преломления среды. В отличие от лучевого приближе­ния во втором методе нет столь строгих ограничений на величину L, поэтому суммарное рассеяние может быть весьма значитель­ным. Другими словами, данный подход можно применить для ис­следования процессов многократного рассеяния. Ушински вывел ряд дифференциальных уравнений для различных статистических моментов поля и получил решения этих уравнений. На основе полу­ченных решений он провел анализ влияния статистических свойств среды на процесс распространения акустических волн. Так, напри­мер, ему удалось показать, что первый статистический момент по­ля дает затухание, обусловленное рассеянием, второй момент опре­деляет пространственную автокорреляционную функцию, функция автокорреляции в частотной области дает усредненную огибающую импульса, а четвертый момент — флуктуации интенсивности.

Если размеры неоднородностей сравнимы с длиной волны или меньше ее (по-видимому, это условие выполняется в биологических тканях), то взаимодействие ультразвука со средой в значительной степени будет определяться дифракционными эффектами. Именно этому случаю рассеяния мы уделим основное внимание в данной главе.

В настоящее время имеется очень мало экспериментальных дан­ных о микромасштабных структурах биологических тканей и их пространственном распределении. Возможно, что развитие акусти­ческой микроскопии (гл. 9) позволит изменить сложившуюся ситуа­цию. Тем не менее вполне достаточно рассматривать биологиче­скую ткань как случайно-неоднородную среду, свойства которой описываются статистически. Такой подход привел к разработке двух моделей, которые поддаются теоретическому анализу и слу­жат для исследования рассеивающих свойств биологических тканей. Эти модели будут подробно рассмотрены в разд. 6.3.

Как правило, проводившиеся теоретические оценки были основа­ны на использовании борновского приближения, в рамках которого не учитывается многократное рассеяние. Обоснованием этому слу­жили малые значения сечений рассеяния, полученные в эксперимен­те для биологических тканей. Одним из следствий многократного рассеяния является искажение профиля акустического пучка, вызван­ное флуктуациями показателя преломления. Учет этого эффекта можно было бы рассматривать как первый шаг на пути к полному анализу процесса рассеяния.

Заключительная часть данной главы посвящена рассмотрению случая, когда . Такая задача может быть исследована с по­мощью двух моделей, которые ранее уже упоминались. Следует от­метить, что именно этот случай наиболее часто возникает в реаль­ных ситуациах при исследовании рассеяния и, в частности, обратно­го рассеяния в биологических средах. Рассеяние при  подробно рассмотрено Ушински (сюда относится случай искажения профиля пучка в биологической ткани), поэтому здесь мы его обсуждать не будем.

6.1.3. РАССЕЯНИЕ ВОЛН ПРОИЗВОЛЬНОЙ ПРИРОДЫ

Обзор различных теорий рассеяния ультразвуковых волн нельзя считать полностью законченным без упоминания большого числа работ из других областей, связанных с исследованием рассеяния из­лучения какой-либо другой (не акустической) природы. Рассеяние — это явление, общее для всех волн, будь то электромагнитное из­лучение, сейсмические волны, гидролокационные сигналы или, на­конец, волны, описывающие движение ядерных частиц. Во многом теории рассеяния, разработанные для излучений различного типа, сходны между собой. Различие между ними может проявляться в добавлении тех или иных членов в общее волновое уравнение. Тео­рия рассеяния импульсных ультразвуковых сигналов имеет много общего с теорией, разработанной ранее для радиолокационных сиг­налов, причем большое количество примеров из теории радиолока­ции содержится в упомянутой монографии Ишимару. Велико при­кладное значение явления рассеяния акустических волн: оно испо­льзовалось при эхо-локации рыбных косяков на морских отмелях, в исследованиях дна океана, а также в неразрушающем контроле металлов [27].

6.2. ОСНОВЫ ТЕОРИИ РАССЕЯНИЯ

6.2.1. ОСНОВНЫЕ УРАВНЕНИЯ

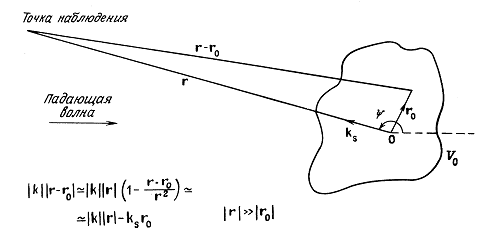

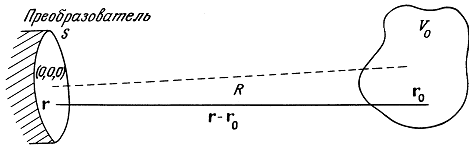

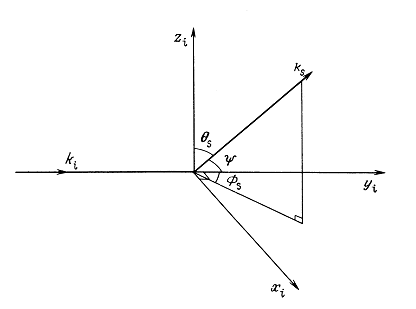

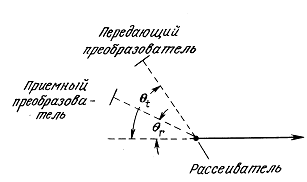

Рассеяние возникает в результате взаимодействия распространя­ющейся волны с неоднородностями среды, и это взаимодействие определяется неоднородным волновым уравнением. В зависимости от конкретных условий возможны различные формулировки волно­вого уравнения. Мы рассмотрим случай слабонеоднородной среды, т. е. будем считать, что в среде отсутствует поглощение и флуктуа­ции плотности  и сжимаемости  среды малы по сравнению со средними значениями  и  внутри некоторого замкнутого объема V, в котором локализованы неоднородности. Вне этого объема  и  обращаются в нуль. Таким образом,

Кроме того, будем считать, что на поверхности, ограничивающей объем V,

Для удобства введем следующие параметры:

Используя введенные обозначения, волновое уравнение можно представить в виде [38]

где .

Это уравнение можно решить методом функций Грина [37], рас­сматривая правую часть как член, описывающий источник, и используя функцию Грина, представляющую собой решение дан­ного уравнения в случае, когда правая часть описывает точечный источник.

Соответствующее решение есть

где

Интегральное уравнение для Р имеет точное решение только для ряда простых по геометрической конфигурации объектов. В общем случае решение находится с помощью приближенных методов, при­чем важное место среди них занимает борновское приближение. В рамках этого приближения интегральный член уравнения (6.6) пре­образуется путем замены P(r, t) на Pi (р, t), где Pi описывает падаю­щую волну, которая распространялась бы в объеме V при условии его однородности (т. е. когда  и  равны нулю). Обычно выраже­ние для Pi (r, t) известно. Подчеркнем, что борновским приближени­ем можно пользоваться только в случаях слабого рассеяния, когда оба параметра  и  малы. Если эти условия не выполняются, то решение уравнения (6.6) ищется с помощью итерационного мето­да на основе последовательных приближений.

Таким образом, в борновском приближении

где Ps(r, t)=Pi(r, t) рассеянная волна, описиваемая вырожением
